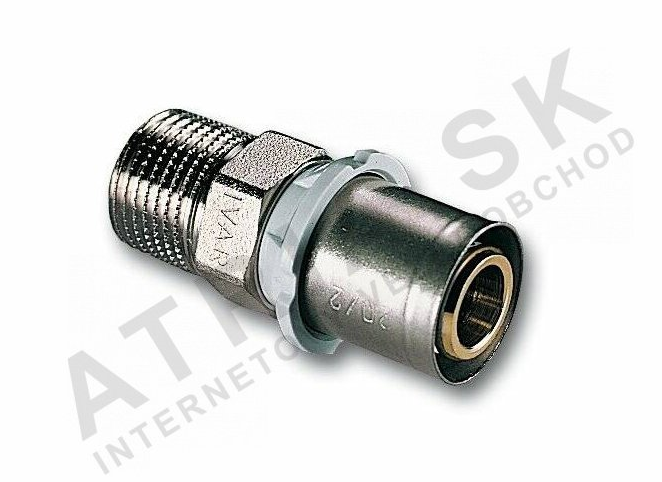

Stlačovací příruba - závit vnější, 3/4 palce M x 20 IVAR.PT 5608
Kód: 510003Související produkty
Detailní popis produktu
Stlačovací příruby jsou základními komponenty v otopných a sanitárních soustavách, kde jsou potřeba pevné spoje mezi plastovým a kovovým potrubím. Tato varianta se často používá v bytových i obchodních budovách pro připojení potrubí ALPEX k závitovým přírubám. Instalatéři pracující na centrálním vytápění, topné vodě nebo podlahovém vytápění budou mít tuto přírubu vhodnou pro zajištění netěsných a odolných spojů. Příruba je navržena pro prostředí, kde systémová teplota nepřesahuje +120 °C a jmenovitý tlak je v rámci PN 10.
Korektní výběr stlačovacích přírub je zásadní pro zajištění kompatibility s potrubím a systémovými podmínkami. Tato stlačovací příruba je určena pro použití s potrubím ALPEX a musí být instalována vhodnými stlačovacími nástroji. Vnější závit umožňuje bezpečné připojení ke standardním kovovým komponentám, jako jsou ventily, radiátory nebo rozdělovače. Konstrukce z niklové mosaz poskytuje odolnost proti korozi, zatímco EPDM těsnění zajišťuje těsný spoj při tepelné expanzi a kontrakti.
Technické parametry
| Materiál | niklová mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,08 kg |
| Kód | 510003 |
| Značka | IVAR |
Instalace a připojení
Instalace této stlačovací příruby zahrnuje připojení potrubí ALPEX k přírubě pomocí stlačovacího nástroje. Vnější závit (3/4 palce M x 20) musí být zarovnán s vnitřním závitem připojené komponenty. Stlačovací nástroj musí být nastaven na správnou sílu stlačení a aplikován rovnoměrně, aby byl zajištěn bezpečný spoj. Instalatér by měl ověřit, že potrubí je zcela zasunuto do příruby před stlačením a že nástroj je kompatibilní s typem příruby (B-F-TH style).
Běžné chyby při instalaci zahrnují použití nesprávných stlačovacích nástrojů, špatné zarovnání potrubí a příruby nebo nedostatečnou sílu stlačení. Tyto chyby mohou vést k netěsnostem nebo snížení životnosti. Po instalaci by měl být spoj vizuálně kontrolován na poškození a testován na netěsnosti pod tlakem. Příruba nesmí být použita, pokud je potrubí nebo příruba poškozena nebo pokud stlačovací nástroj není vhodný pro daný typ.
Kompatibilita a příslušenství
Tato stlačovací příruba je speciálně navržena pro použití s potrubím ALPEX a vyžaduje stlačovací nástroj kompatibilní s typem B-F-TH. Nerezová vložka a EPDM těsnění jsou integrovány do příruby a nepožadují další komponenty. Instalatéři by měli zajistit, že stlačovací nástroj je správně kalibrován a udržován, aby byl dosažen spolehlivý spoj. Pro běžnou instalaci nejsou potřeba žádné další příslušenství.
Technický pozadí pro projektanty
Stlačovací příruba funguje tak, že při použití stlačovacího nástroje se nerezová vložka stlačí kolem potrubí ALPEX. Tím se vytvoří mechanický i hydraulický těsný spoj, který zabrání úniku. Tělo z niklové mosaz poskytuje odolnost a odolnost proti korozi ve vlhkém prostředí. EPDM těsnění je pružné a udržuje svou integritu při tepelném cyklování, což z něj dělá vhodný materiál pro systémy s teplou vodou a vytápěním. Jmenovitý tlak PN 10 zajišťuje, že příruba může zvládnout běžné tlaky v domácích a obchodních systémech. Horní mez provozní teploty +120 °C je určena vlastnostmi EPDM těsnění a nesmí být překročena, aby nedošlo ke degradaci těsnění.
Služba a provoz
Po instalaci stlačovací příruba nepožaduje pravidelnou údržbu. Je však důležité sledovat systém na příznaky úniku nebo poklesu tlaku, které mohou signalizovat selhání spoje. Pokud je detekován únik, příruba by měla být nahrazena, nikoli znovu stlačena, protože opakované stlačení může poškodit těsnění a způsobit selhání spoje. Tato příruba nemá plánované termíny údržby, protože je navržena pro dlouhodobé použití za běžných provozních podmínek.
Nejčastější otázky
Může být tato stlačovací příruba použita s měděným potrubím?
Ne, tato příruba je speciálně navržena pro potrubí ALPEX a nemůže být použita s mědí nebo jinými materiály potrubí.
Je tato příruba vhodná pro systémy s teplou vodou?
Ano, provozní teplota +120 °C zajišťuje, že je vhodná pro systémy s teplou vodou a vytápěním.
Jaký stlačovací nástroj je potřeba pro instalaci?
Pro správnou instalaci je potřeba stlačovací nástroj kompatibilní s typem B-F-TH.
Může být příruba znovu stlačena po první instalaci?
Ne, opakované stlačení není doporučeno, protože může poškodit těsnění a způsobit selhání spoje.
Doplňkové parametry
| Kategorie: | Přechody přímé z. vnější |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.08 kg |
| Rozměr závitu: | 3/4" |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:48:59 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
