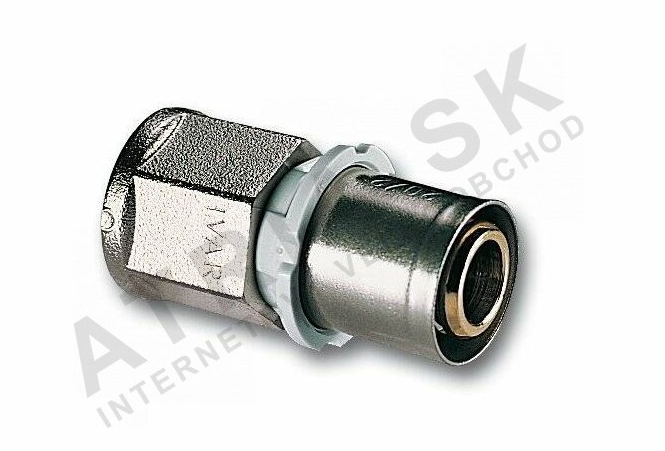

Stlačovací příruba - vnitřní závit, 1/2 palce F x 18 IVAR.PT 5613

Detailní popis produktu

Tato stlačovací příruba se běžně používá ve výstavbě bytových i obchodních budov pro spojování flexibilního potrubí ALPEX s tuhými závitovými komponentami. Často se vyskytuje v centrálních otopných soustavách, podlahovém vytápění a rozdělovacích sítích teplé a studené vody. Instalatéři pracující s těmito systémy často potřebují spolehlivé přechody mezi flexibilním a tuhým potrubím. Příruba zajišťuje bezpečné mechanické a hydraulické spojení bez nutnosti pájení nebo závitovacích nástrojů.

Příruba je vhodná pro aplikace s teplou vodou, otopnými okruhy a obecnou sanitární technikou. Její tělo z mosazi s niklovým povlakem odolává korozi a opotřebení, zatímco EPDM těsnící kroužek zajišťuje těsné spojení. Nerezová náplast zvyšuje odolnost a zajišťuje rovnoměrné rozdělení tlaku při stlačování. Před montáží je nezbytné ověřit kompatibilitu se stlačovacím nástrojem a správné rozměry potrubí ALPEX.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,074 kg
Kód	510045
Značka	IVAR

Tyto parametry definují provozní limity a materiálové vlastnosti příruby. Maximální provozní teplota +120 °C zajišťuje vhodnost pro aplikace s teplou vodou. Nominální tlak PN 10 zaručuje bezpečný provoz v běžných otopných a sanitárních systémech. Materiálové složení zajišťuje dlouhodobou spolehlivost i v agresivních prostředích.

Montáž a připojení

Pro montáž příruby je třeba potrubí ALPEX přesně odstřihnout a odstranit izolaci a vnitřní ochrannou vrstvu podle specifikací výrobce. Příruba se pak nasune na potrubí a správně umístí. K aplikaci potřebné síly na náplast se použije stlačovací nástroj kompatibilní s čelistmi typu B-F-TH, čímž se zajistí bezpečné spojení. Vnitřní závit umožňuje připojení ke standardním závitovým komponentám, jako jsou ventily, radiátory nebo rozdělovače. Klíčové kontroly zahrnují ověření správné hloubky příruby na potrubí, zajištění, že náplast je plně stlačená, a potvrzení, že závit je čistý a nepoškozený. Běžné chyby při montáži zahrnují použití nesprávných stlačovacích nástrojů, nedostatečné odstranění izolace potrubí, nebo aplikaci přílišné síly při stlačování, což může poškodit přírubu nebo potrubí.

Kompatibilita a příslušenství

Tato stlačovací příruba je speciálně navržena pro použití s potrubím ALPEX. Vyžaduje stlačovací nástroj s čelistmi typu B-F-TH k dokončení montáže. Vnitřní závit umožňuje přímé připojení ke standardním závitovým komponentám bez potřeby dalších adaptéru. Je důležité zajistit, že potrubí ALPEX je správně připraveno před montáží. Nepotřebují se žádné další těsnící prostředky nebo pásky, protože těsnící kroužek EPDM je součástí návrhu.

Technický pozadí pro projektanty

Příruba funguje tak, že při stlačování se nerezová náplast stlačí kolem potrubí ALPEX, čímž vznikne mechanické i hydraulické těsnění. Tělo z mosazi s niklovým povlakem poskytuje vysokou odolnost proti korozi a tepelnému roztažení, což zajišťuje vhodnost pro aplikace jak s teplou, tak i studenou vodou. EPDM těsnící kroužek zajišťuje těsné spojení a udržuje svou integritu při různých teplotách a tlacích. Nominální tlak PN 10 umožňuje integraci do běžných domácích i komerčních otopných a sanitárních systémů. Návrh zajišťuje minimální odpor toku a dlouhodobou stabilitu v systému.

Služba a provoz

Pod normálními provozními podmínkami není pro tuto přírubu potřeba pravidelné údržby. Doporučuje se však pravidelné prohlídky, aby se zkontrolovaly případné známky mechanického namáhání, netěsností nebo koroze. Pokud bude příruba vystavena teplotám nad stanovený limit nebo bude podrobena přílišnému mechanickému namáhání, může být potřeba její výměna. Neexistují definované intervaly údržby, protože komponenta neobsahuje pohyblivé části a je navržena pro dlouhodobé použití.

Nejčastější otázky

Může být tato příruba použita s měděným potrubím?
Ne, tato příruba je speciálně navržena pro použití s potrubím ALPEX. Pro spojení s měděným potrubím by bylo potřeba použít jiný způsob připojení.

Je nutné použít těsnící pásku na vnitřní závit?
Ne, těsnící kroužek EPDM zajišťuje dostatečné těsnění. Další těsnící materiály nejsou potřeba.

Může být příruba použita v parních systémech?
Ne, maximální provozní teplota 120 °C omezuje její použití na aplikace s teplou vodou. Parní systémy obvykle překračují tento teplotní rozsah.

Jak je příruba zabezpečena při stlačování?
Nerezová náplast se stlačí kolem potrubí ALPEX pomocí stlačovacího nástroje s čelistmi typu B-F-TH. Tím se zajistí bezpečné a netěsné spojení.
