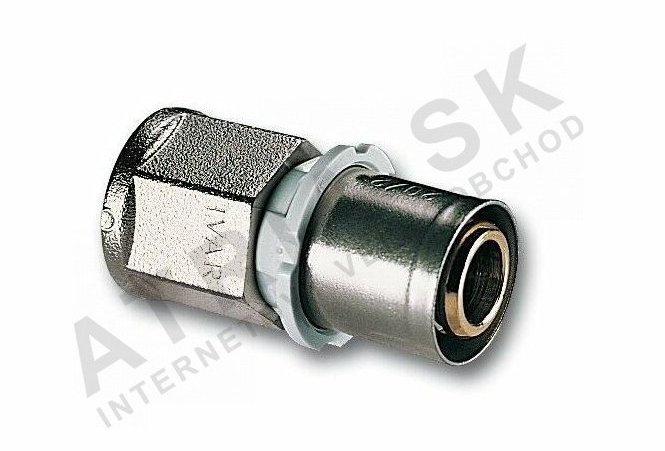

Stlačovací příruba - vnitřní závit - samice, 3/4 palce F x 20 IVAR.PT 5613

Detailní popis produktu

Stlačovací příruby jsou základními komponenty moderních otopných a sanitárních systémů, umožňují bezpečné spojení mezi plastovým a kovovým potrubím. Montéžní firmy tyto příruby běžně používají při instalaci podlahového vytápění, rozdělení teplé vody a otopných okruhů v obytných i komerčních budovách. Tyto systémy vyžadují přesné zarovnání a těsné spojení, které stlačovací příruby zajišťují díky svému mechanickému stlačovacímu mechanismu. Při práci s potrubím ALPEX je důležité zajistit správné nástroje a techniky montáže, aby se minimalizovalo riziko netěsností a předčasného poškození.

Tato konkrétní stlačovací příruba připojuje potrubí ALPEX k vnitřnímu závitům. Tělo z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a odolnost, zatímco ocelový kroužek zajišťuje dlouhodobou stabilitu při mechanickém namáhání. Těsnicí kroužek z EPDM poskytuje pružnost a udržuje těsné spojení v širokém rozsahu teplot. Velikost spojení je navržena tak, aby odpovídala běžným rozměrům měděného potrubí a závitovým konvencím používaným v evropských sanitárních a otopných aplikacích.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,105 kg
Kód	510013
Značka	IVAR

Maximální provozní teplota 120°C zajišťuje, že tato příruba je vhodná pro systémy teplé vody a vytápění. Jmenovitý tlak PN 10 znamená, že příruba dokáže odolat středním tlakům typickým pro domovní a lehké komerční systémy. Výběr materiálu (mosaz s niklovým povlakem a EPDM) zajišťuje kompatibilitu s chladnou i teplou vodou, přičemž vylučuje chemické poškození v průběhu času. Tyto parametry jsou klíčové při výběru správné příruby pro danou aplikaci a zatížení systému.

Instalace a připojení

Pro instalaci této stlačovací příruby nejprve zajistěte, že potrubí ALPEX je čistě zříznuté a bez ostrých hran. Vložte potrubí do příruby až po značku. Podle pokynů výrobce použijte kompatibilní stlačovací nástroje a aplikujte rovnoměrné síly kolem obvodu kroužku. Po stlačení ověřte spojení testem netěsnosti pomocí stlačeného vzduchu nebo vody. Zkontrolujte, zda vnitřní závit správně zapadá do příslušného komponentu, aby se zabránilo špatnému zarovnání a místům namáhání. Běžné chyby při instalaci zahrnují použití nesprávných stlačovacích nástrojů, nesprávnou hloubku vložení potrubí a nedostatečné vyčištění potrubí před montáží.

Kompatibilita a příslušenství

Tato stlačovací příruba je kompatibilní s potrubím ALPEX a běžným měděným potrubím s vnitřním závitem. Vyžaduje stlačovací nástroje typu B-F-TH pro správnou instalaci. Další komponenty, jako jsou přechody, ohyby a ventily, by měly být vybírány podle rozvrhu systému. Ujistěte se, že všechny příruby a potrubí pocházejí od stejného výrobce nebo jsou certifikovány pro vzájemnou kompatibilitu, aby byla zachována integrita systému.

Technický pozadí pro projektanty

Tato příruba funguje tak, že při správném stlačení nástrojem se ocelový kroužek stlačí kolem vnější stěny potrubí ALPEX. Kroužek se plasticky deformuje, čímž vznikne trvalé mechanické spojení. Tělo z mosazi s niklovým povlakem odolává korozi a opotřebení, což zajišťuje vhodnost pro dlouhodobé použití ve vlhkém a mokrém prostředí. Těsnicí kroužek z EPDM se přizpůsobí malým rozměrovým odchylkám a zůstává pružný i při vyšších teplotách. Aby byla maximalizována životnost, vyhýbejte se nadměrnému ohybu nebo torznímu namáhání připojeného potrubí a ujistěte se, že okolní prostředí nepřekročí specifikovanou provozní teplotu.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučeny, aby bylo možné zjistit známky opotřebení, deformace nebo netěsnosti. Pravidelné demontáže nebo údržba nejsou potřeba, pokud není detekován problém. V případě podezření na chyby izolujte část a proveďte tlakový test, aby bylo možné identifikovat slabé místo. Poškozené nebo deformované příruby je třeba okamžitě vyměnit, aby bylo zabráněno dalšímu poškození systému.

Nejčastější otázky

Může být tato příruba použita s měděným potrubím?
Ano, pokud je měděné potrubí kompatibilní s ALPEX a vnitřní závit odpovídá specifikacím příruby.

Je možné znovu použít stlačenou přírubu po demontáži?
Ne, jakmile je příruba stlačena, kroužek je trvale deformován a nelze ji bezpečně znovu použít.

Které stlačovací nástroje jsou potřeba pro tuto přírubu?
Pro správnou instalaci a těsnost je potřeba použít stlačovací nástroje typu B-F-TH.

Může být tato příruba použita v systémech s kolísajícím tlakem?
Ano, v rámci specifikovaného jmenovitého tlaku PN 10 a mezí provozních teplot.
