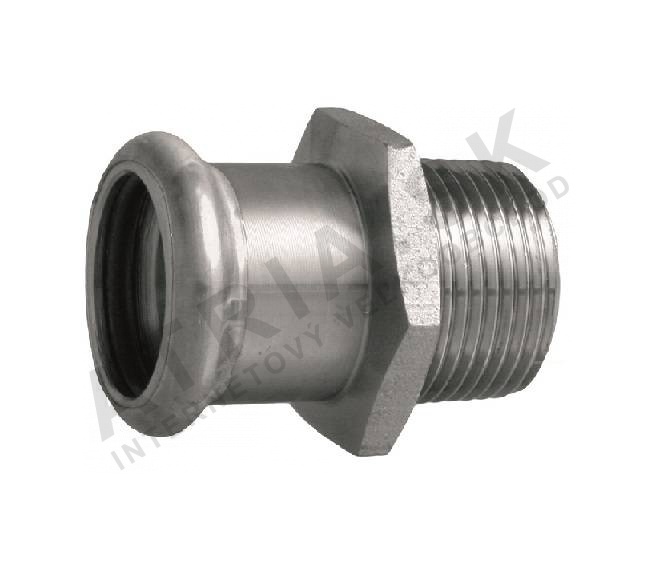

Vložka - vnější závit, 22 x R 1/2 IVAR.IVC81

Detailní popis produktu

Vložky se závitem, jako je IVAR IVC81.2212, jsou nezbytné v systémech stlačených trubek, kde je potřeba přechod z přípojky stlačením na závitovou přípojku. Tyto komponenty se běžně používají v centrálním vytápění, požární ochraně a průmyslových systémech vzduchu nebo plynů. Instalatéři pracující v bytových, obchodních nebo průmyslových prostorách často potřebují připojit stlačené trubky k existující závitové infrastruktuře, jako jsou ventily, měřiče nebo řídicí zařízení. Vložka zajišťuje těsné spojení bez nutnosti svařování, čímž se snižuje doba a složitost montáže.

Pro systémy pracující pod tlakem, jako jsou otopné okruhy nebo požární vodní linky, musí vložka udržovat integritu při širokém rozsahu teplot a tlaků. Vložka IVAR IVC81.2212 je vhodná pro prostředí, kde systém podléhá jak tepelnému roztažení, tak mechanickému namáhání. Je zvláště užitečná v uzavřených systémech, kde je médiem nekvalitní voda, suchý vzduch nebo inertní plyny. Vložka je kompatibilní i s solárními a klimatizačními systémy, kde jsou provozní podmínky podobné.

Technické parametry

Materiál	uhlíková ocel s galvanickým povlakem
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,064 kg
Kód	IVC81.2212
Značka	IVAR

Rozsah provozních teplot od -20°C do +120°C umožňuje vložce fungovat jak v chladném, tak v horkém prostředí. Maximální tlak 16 bar zajišťuje, že vložka vydrží běžné tlaky v otopných a průmyslových systémech. Výběr materiálu, uhlíková ocel s galvanickým povlakem, poskytuje odolnost proti korozi a mechanické pevnosti. Tyto parametry jsou klíčové pro výběr správného komponentu v systémech, kde jsou očekávány změny tlaku a teploty.

Montáž a připojení

Vložka IVAR IVC81.2212 se montuje tak, že se 22 mm trubka stlačí do vložky pomocí stlačovacího nástroje kompatibilního s M-typem čelistí. Vnější závit (R 1/2) se pak připojí k odpovídající závitové přípojce. Je důležité zajistit, že stlačovací spoj je plně sedící a je viditelný indikátor tvarování. Závit se utáhne podle specifikací výrobce vhodným klíčem. Běžné chyby zahrnují nedostatečnou sílu stlačení, což může vést k únikům, a přetížení závitu, které může poškodit těsnicí kroužek nebo samotnou vložku. Vždy ověřte indikátor tvarování a zkontrolujte, zda nejsou po montáži viditelné mezery.

Kompatibilita a příslušenství

Vložka je kompatibilní se standardními M-typem stlačovacími nástroji a EPDM těsnícími kroužky. Je navržena pro použití s 22 mm stlačenými trubkami a závitovými přípojkami R 1/2. Při montáži zajistěte, že stlačovací nástroj je správně kalibrovaný a těsnicí kroužek je v dobrém stavu. Nejsou potřeba žádné další povrchové úpravy nebo povlaky, protože vložka je těsná, pokud je správně nainstalována. Příslušenství, jako jsou stlačovací nástroje a sady těsnících kroužků, se musí získat zvlášť.

Technický pozadí pro projektanty

Vložka IVAR IVC81.2212 vytváří mechanické a hydraulické těsnění mezi stlačenou trubkou a tělem vložky. EPDM těsnicí kroužek zajišťuje těsné připojení a zabrání únikům. Konstrukce z uhlíkové oceli s galvanickým povlakem poskytuje odolnost proti korozi a mechanickému opotřebení. V systémech stlačených trubek se vložka integruje s ostatními stlačenými komponenty a tvoří spojitý, těsný systém. Doba životnosti a účinnost závisí na správné montáži, správných rozsazích tlaku a teploty a na absenci agresivních médií. Vložka není certifikována pro aplikace s pitnou vodou, proto by měly být použity alternativní materiály, pokud je zahrnuta pitná voda.

Služba a provoz

Pro vložku IVAR IVC81.2212 není požadována pravidelná údržba, pokud je správně nainstalována a systém pracuje v rámci specifikovaných parametrů. Během pravidelných kontrol zkontrolujte případné známky mechanického poškození, koroze nebo úniků. Pokud je vložka součástí vysokotlakého systému, zajistěte, že tlak zůstává v rámci limity 16 bar. Absence povrchového povlaku znamená, že vložka není vhodná pro prostředí s chemickými činidly, která by mohla degradovat ocel nebo těsnicí kroužek.

Nejčastější otázky

Může být vložka IVAR IVC81.2212 připojena k 22 mm stlačené trubce pomocí standardního stlačovacího nástroje?
Ano, vložka je kompatibilní se standardními M-typem stlačovacími nástroji. Ujistěte se, že nástroj je správně nastavený a po stlačení je viditelný indikátor tvarování.

Je vložka vhodná pro použití s inertními plyny?
Ano, vložka je navržena pro použití s inertními plyny, suchým vzduchem a nekvalitní vodou, pokud zůstávají provozní podmínky v rámci specifikovaných rozsahů teplot a tlaků.

Může být vložka použita v systému požární vody?
Ano, vložka je vhodná pro systémy požární vody. Splňuje požadavky na tlak a teplotu pro tyto aplikace a poskytuje bezpečné spojení bez nutnosti svařování.

Je vložka certifikována pro aplikace s pitnou vodou?
Ne, vložka není certifikována pro použití s pitnou vodou. Je určena pouze pro nekvalitní vodu, vzduch a průmyslové plyny.
