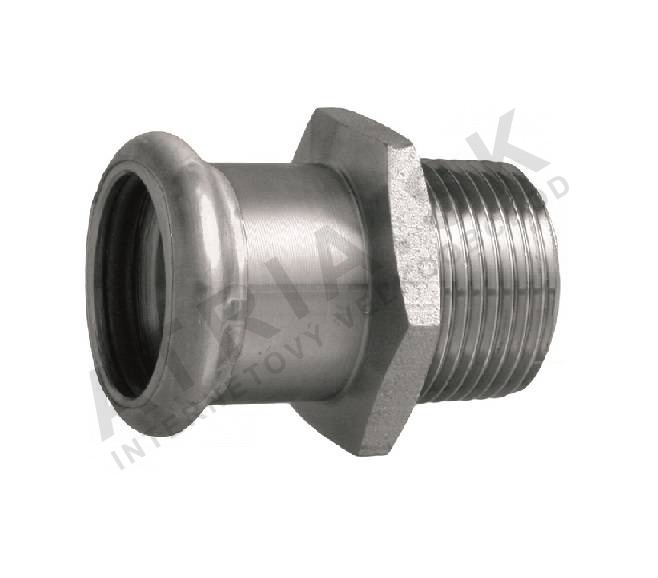

Grommet - vnější závit, 22 x R 3/4 IVAR.IVC81
Kód: IVC81.2234Související produkty
Detailní popis produktu
Závitové grommety jsou základními komponentami v systémech stlačeného potrubí, zejména v uzavřených otopných, hasicích a průmyslových aplikacích. Tyto přípojky umožňují bezpečné a netěsné spojení mezi stlačenými potrubími a závitovými komponentami, vylučují tím potřebu svařování. Instalatéři pracující v bytových, komerčních a průmyslových prostorách často používají takové přípojky v centrálních otopných systémech, vodovodních okruzech a potrubích stlačeného vzduchu nebo plynů. Grommet zajišťuje kompatibilitu mezi různými typy spojení a podporuje široké rozsahy provozních podmínek.
Při montáži těchto přípojek musí technici zajistit, že stlačené potrubí je správně rozměrově a že vnitřní EPDM těsnění není poškozeno. Grommet je vložen do potrubí pomocí stlačovacího nástroje kompatibilního s kleštěmi typu M, a následně je vnější závit spojen s odpovídajícím závitem. Tato metoda poskytuje odolné a odolné proti vibracím spojení vhodné jak pro statické, tak dynamické systémy.
Technické parametry
| Materiál | Uhlíková pozinkovaná ocel |
|---|---|
| Prov. teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,074 kg |
| Kód | IVC81.2234 |
| Značka | IVAR |
Montáž a připojení
Pro montáž IVAR IVC81.2234 musí být stlačené potrubí nejprve přestřiženo na požadovanou délku a odstraněno zbytkové materiálu. Grommet je následně vložen do potrubí pomocí stlačovacího nástroje s kleštěmi typu M. Vnější závit je poté připojen k ženskému závitům R 3/4, zajištěno těsné spojení. Je důležité ověřit, že indikátor stlačení je plně zapojen a že stlačovací značka je viditelná. Běžné chyby při montáži zahrnují použití nesprávných stlačovacích nástrojů, nekontrolu EPDM těsnění na poškození, nebo špatné zarovnání závitů před utažením. Tyto chyby mohou vést k únikům nebo snížení účinnosti systému.Kompatibilita a příslušenství
Tento grommet je kompatibilní se stlačenými potrubími o průměru 22 mm a ženskými závity R 3/4. Je navržen k použití s EPDM těsněním a kleštěmi typu M. Pro kompletní montáž je nutné zvlášť získat další komponenty, jako jsou stlačená potrubí, závitové ventily a stlačovací nástroje. Pro tento model nejsou k dispozici žádné konkrétní příslušenství.Technický pozadí pro projektanty
Grommet funguje tím, že vytváří mechanické a hydraulické těsnění mezi stlačeným potrubím a závitovou komponentou. Konstrukce z uhlíkové pozinkované oceli poskytuje odolnost proti korozi a mechanickému poškození, zatímco EPDM těsnění zajišťuje netěsné spojení. Přípojka se integruje do systémů stlačeného potrubí tím, že umožňuje použití závitových příslušenství bez poškození integrity stlačeného spojení. Doba životnosti a účinnost přípojky závisí na správné montáži, kvalitě stlačovacího nástroje a provozních podmínkách, jako jsou teplota a tlak.Služba a provoz
Pro tuto přípojku nejsou stanoveny konkrétní intervaly údržby. Během pravidelných kontrol je však vhodné kontrolovat případné známky mechanického poškození, koroze nebo úniku na spojení. EPDM těsnění by mělo zůstat nepoškozené a indikátor stlačení by měl ukazovat kompletní stlačovací značku. Pokud je zjištěno jakékoliv poškození, přípojka by měla být okamžitě vyměněna, aby se zabránilo selhání systému.Nejčastější otázky
Může být IVAR IVC81.2234 použit v hasicích systémech?
Ano, přípojka je vhodná pro instalace vodních potrubí pro hasicí systémy a splňuje požadavky na tlak a teplotu pro tyto aplikace.
Je grommet kompatibilní se všemi stlačovacími nástroji typu M?
Ano, přípojka je navržena k použití s kleštěmi typu M, což zajišťuje bezpečné a konzistentní stlačení.
Může být EPDM těsnění vyměněno zvlášť?
Ne, těsnění je nedílnou součástí přípojky a nemůže být vyměněno samostatně. Pokud je těsnění poškozeno, musí být nainstalován nový grommet.
Je přípojka vhodná pro použití s inertními plyny?
Ano, materiál a těsnění jsou kompatibilní s inertními plyny, pokud zůstávají provozní tlak a teplota v rámci stanovených mezí.
Doplňkové parametry
| Kategorie: | Přechodka s vnějším závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.074 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:00 |
