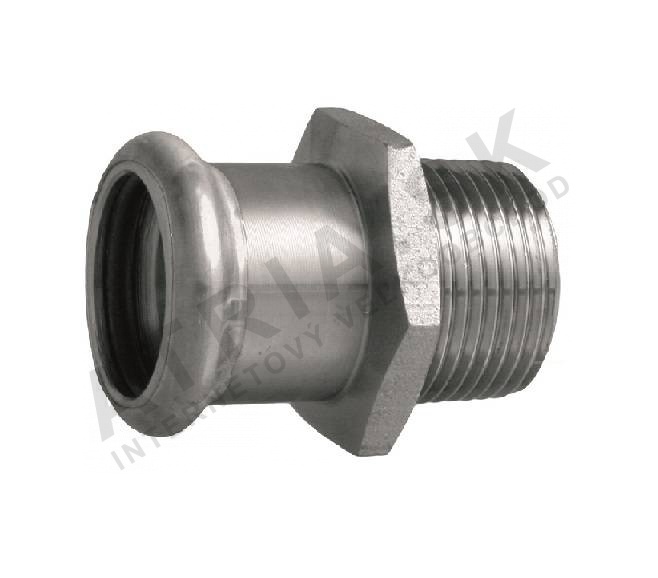

Grommet - vnějšku závitový, 22 x R1 IVAR.IVC81

Detailní popis produktu

Stlačovací spojky IVAR IVC81.2210 se často používají v centrálních otopných systémech, požárních instalacích a průmyslových potrubních aplikacích. Tyto spojky umožňují rychlé spojení potrubí o průměru 22 mm s závitovými komponenty bez nutnosti svařování. Spojky jsou vhodné jak pro bytové, tak i komerční budovy, včetně systémů pracujících pod tlakem až 16 bar. Těsnicí prstenec z EPDM zajišťuje spolehlivé spojení v systémech s kolísajícími teplotami mezi -20 °C a +120 °C.

Spojky jsou zvláště užitečné v uzavřených otopných systémech, kde jsou vyžadovány tlakové spojení. Konstrukce z zinkované oceli poskytuje odolnost proti korozi, zatímco metoda stlačení zajišťuje beznetektné výkon. Spojky jsou kompatibilní s M-typem stlačovacími nástroji a mohou být použity v solárních systémech, klimatizačních instalacích a průmyslových systémech plynů nebo vzduchu.

Technické parametry

Materiál	uhlíková zinkovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,116 kg
Kód	IVC81.2210
Značka	IVAR

Instalace a spojení

Pro instalaci spojky IVC81.2210 nejprve zkontrolujte, zda je konec potrubí čistý a bez ostrých hran. Vložte potrubí do spojky až po zastavovací značku. Použijte kompatibilní M-typ stlačovací nástroj a aplikujte požadovaný tlak, dokud indikátor tvarování není plně zapnut. Zkontrolujte tvarování tím, že ověříte, že indikátor je plně viditelný. Běžné chyby při instalaci zahrnují použití nesprávných stlačovacích nástrojů, nedostatečný tlak během tvarování nebo připojení spojky bez ověření indikátoru tvarování. Vždy zkontrolujte spojení na netěsnosti po instalaci.

Kompatibilita a příslušenství

Tato spojka je navržena pro použití s potrubím o průměru 22 mm a komponenty s R1 závitem. Vyžaduje kompatibilní M-typ stlačovací nástroj pro instalaci. Těsnicí prstenec z EPDM zajišťuje kompatibilitu s vodou, suchým vzduchem a inertními plyny. Pro větší systémy mohou být potřeba další spojky z řady IVAR IVC81, aby byly udržovány konzistentní spojení po celé instalaci.

Technický pozadí pro projektanty

Metoda stlačení využívá mechanickou deformaci spojky k vytvoření těsného těsnění kolem potrubí. Konstrukce z zinkované oceli poskytuje mechanickou pevnost, zatímco těsnicí prstenec z EPDM zajišťuje flexibilitu a odolnost proti teplotním změnám. Rozsah provozních teplot a jmenovitý tlak jsou klíčové pro návrh systému, zejména v aplikacích s požární ochranou nebo solárním vytápěním, kde jsou běžné tepelné roztažnosti a kolísání tlaku. Vlastnosti materiálu zajišťují dlouhodobý výkon v uzavřených tlakových systémech.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučovány k zjištění známek mechanického poškození nebo koroze. Během instalace by měl být ověřen indikátor tvarování, aby bylo zajištěno beznetektné spojení. Pro tuto spojku nejsou vyžadovány konkrétní intervaly údržby, ale jakékoliv poškozené nebo podezřelé spojení by mělo být okamžitě nahrazeno. Tato spojka není certifikována pro aplikace s pitnou vodou a neměla by být použita v systémech s pitnou vodou.

Nejčastější otázky

Může být IVC81.2210 připojen k měděným potrubím?
Ano, tato spojka může být připojena k měděným potrubím vhodného průměru pomocí metody stlačení. Ujistěte se, že konec potrubí je správně připraven před instalací.

Je IVC81.2210 vhodný pro požární ochranné systémy?
Ano, tato spojka je vhodná pro požární ochranné systémy pracující v rámci specifikovaných teplotních a tlakových rozsahů. Poskytuje spolehlivá spojení pro tlakové vodní systémy.

Může být IVC81.2210 použit s inertními plyny?
Ano, tato spojka je kompatibilní s inertními plyny, pokud zůstanou provozní podmínky v rámci specifikovaných teplotních a tlakových mezí.

Může být IVC81.2210 použit v solárních otopných systémech?
Ano, tato spojka je vhodná pro solární otopné systémy pracující v teplotním rozsahu -20 °C až +120 °C. Těsnicí prstenec z EPDM poskytuje flexibilitu pro přijetí tepelné roztažnosti.
