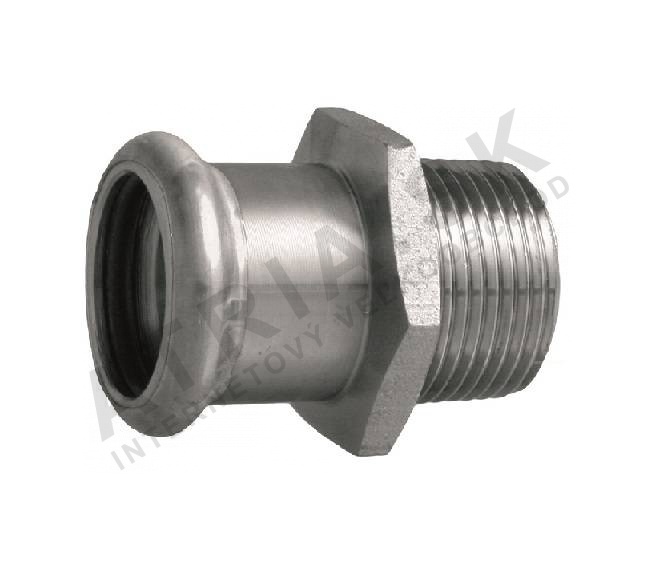

Grommet - vnější závit, 28 x R1 IVAR.IVC81
Kód: IVC81.2810Související produkty
Detailní popis produktu
Přípojky s přitisknutým závitem, jako je IVAR IVC81.2810, se často používají v centrálním vytápění, požární ochraně a průmyslových potrubních systémech. Umožňují rychlé a bezpečné připojení mezi měděnými nebo ocelovými trubkami s přitisknutým spojením a závitovými komponenty. Instalatéři pracující v obytných, komerčních a průmyslových budovách používají tyto přípojky k integraci trubek s přitisknutým spojením do systémů se závitovými ventily, měřicími přístroji nebo příslušenstvím. Přípojka je vhodná pro uzavřené tlakové systémy, jako jsou topné okruhy, chlazení a požární vodní instalace, kde je vyžadována vysoká odolnost proti tlaku a široký rozsah teplot.
Tyto přípojky jsou zvláště užitečné v prostředích, kde je svařování nebo závitování nepříkladné nebo nežádoucí. IVAR IVC81.2810 je navržen pro použití s trubkovými systémy s přitisknutým spojením a musí být instalován kompatibilními M-typovými přitiskacími nástroji. Není vhodný pro aplikace s pitnou vodou a má být vybrán podle požadavků systému na tlak a teplotu.
Technické parametry
| Materiál | uhlíková ocel s galvanickým povlakem |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 0,107 kg |
| Kód | IVC81.2810 |
| Značka | IVAR |
Instalace a připojení
Pro instalaci IVAR IVC81.2810 nejprve zkontrolujte, zda je trubka s přitisknutým spojením čistě zříznuta a bez ostrých hran. Vložte trubku do grommetu až po zastavovací značku. Použijte kompatibilní M-typový přitiskací nástroj a aplikujte potřebný tlak, dokud indikátor tvarování není plně zapnut. Před připojením k komponentě zkontrolujte vnější závit R1 na poškození. Běžné chyby při instalaci zahrnují použití nesprávných přitiskacích nástrojů, nekontrolu indikátoru tvarování a nezajištění, že trubka je plně vložena před přitisknutím.Kompatibilita a příslušenství
Tento grommet je kompatibilní s měděnými nebo ocelovými trubkami s přitisknutým spojením o průměru 28 mm a komponenty s vnějším závitem R1. Vyžaduje vhodný M-typový přitiskací nástroj pro instalaci. Nejsou potřeba žádné další povrchové povlaky nebo prostředky, protože přípojka je navržena pro beznetěsnostní výkon při správném přitisknutí. Související produkty zahrnují přitiskací nástroje, EPDM těsnicí kroužky a trubkové úseky stejného průměru.Technický pozadí pro projektanty
IVAR IVC81.2810 pracuje tím, že vytváří mechanické a hydraulické těsnění mezi trubkou s přitisknutým spojením a závitovou komponentou. Tělo z uhlíkové oceli s galvanickým povlakem poskytuje vysokou odolnost proti mechanickému poškození a korozi, zatímco EPDM těsnicí kroužek zajišťuje trvanlivé těsnění v celém provozním rozsahu teplot. Přípojka se integruje do uzavřených tlakových systémů a je vhodná pro média jako voda, suchý vzduch a inertní plyny. Dlouhodobý výkon závisí na správné instalaci, absence přetlaku a použití kompatibilních materiálů v systému.Služba a provoz
Po instalaci IVAR IVC81.2810 nepotřebuje pravidelnou údržbu. Je však vhodné provádět pravidelné vizuální kontroly na známky mechanického poškození, koroze nebo netěsnosti. Systém by měl být sledován na tlakové kolísání a extrémní teploty, které by mohly ovlivnit integritu přípojky. Pro tento komponent nejsou vyžadovány konkrétní intervaly údržby.Nejčastější otázky
Může být IVAR IVC81.2810 použit v požárních vodních systémech?
Ano, přípojka je vhodná pro požární vodní systémy díky své vysoké odolnosti proti tlaku a širokému rozsahu teplot.
Je grommet kompatibilní s měděnými trubkami s přitisknutým spojením?
Ano, je navržen pro použití s měděnými nebo ocelovými trubkami s přitisknutým spojením o průměru 28 mm.
Může být přípojka použita v solárních systémech pro ohřev vody?
Ano, pokud systém pracuje v rámci specifikovaných teplotních a tlakových limitů.
Je grommet vhodný pro použití s inertními plyny?
Ano, EPDM těsnicí kroužek a tělo z uhlíkové oceli s galvanickým povlakem jsou kompatibilní s inertními plyny v provozním rozsahu.
Doplňkové parametry
| Kategorie: | Přechodka s vnějším závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.107 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:01 |
