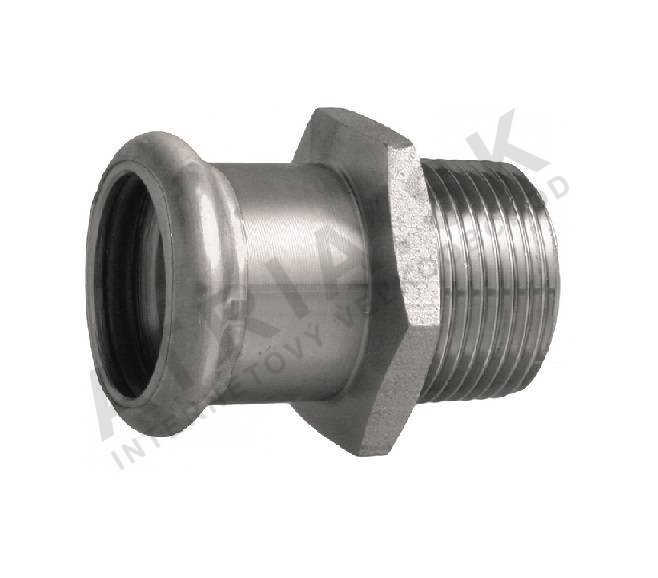

Grommet - vnějšku závitový, 35 x R 5/4 IVAR.IVC81

Detailní popis produktu

Stlačovací spojky jako IVAR IVC81.3514 se často používají v uzavřených otopných systémech, hasicích systémech a průmyslovém potrubí. Instalatéři a stavební firmy pracující v bytových, obchodních a průmyslových budovách používají tyto spojky k propojení potrubí bez svařování. Spojka zajistí těsné spojení v tlakových systémech, včetně centrálního vytápění, chlazení vody a hasicích vodních linek. Je vhodná pro suchý vzduch, inertní plyny a nekvalifikovanou vodu, což z ní dělá univerzální komponent pro různé typy systémů.

Properní výběr a instalace stlačovacích spojek jsou zásadní pro integrity systému. IVAR IVC81.3514 je navržena pro použití s potrubím o průměru 35 mm a propojí se s komponenty se závitem R 5/4. Často se používá v návratových liniích nebo tam, kde je vyžadováno závitové spojení. Spojka se dodává v krabicích po 10 kusech a je určena pro použití s M-typem stlačovacích nástrojů. Při návrhu a instalaci systému je třeba zohlednit rozsah pracovních teplot a odolnost vůči tlaku, aby byla zajištěna dlouhodobá spolehlivost.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Pracovní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,169 kg
Kód	IVC81.3514
Značka	IVAR

Rozsah pracovních teplot od -20°C do +120°C umožňuje, aby spojka fungovala jak v chladném, tak v horkém prostředí. Hodnota PN 16 znamená, že vydrží systémový tlak až 16 bar, což je běžné pro mnoho otopných a průmyslových aplikací. Tyto parametry jsou zásadní pro rozměrování systému a zajištění kompatibility s dalšími komponenty, jako jsou ventily, čerpadla a výměníky tepla.

Instalace a spojení

IVAR IVC81.3514 se instaluje pomocí stlačovacího nástroje kompatibilního s M-typem čelistí. Spojka se připojuje k potrubí o průměru 35 mm a k komponentě se závitem R 5/4. Před stlačením musí instalatér zajistit, že potrubí je čisté a bez ostrých hran. Stlačovací nástroj musí být správně zarovnán a používán podle pokynů výrobce. Běžné chyby zahrnují použití nesprávného typu nástroje, nedostatečný stlačovací tlak nebo nedostatečné kontrolování tvarovacího indikátoru. Správně stlačený spoj ukáže zřetelný tvarovací záznak až 54 mm od těla spojky.

Kompatibilita a příslušenství

Tato spojka je kompatibilní s IVAR stlačovacím potrubím a dalšími komponentami stejného systému. Není certifikována pro použití s pitnou vodou a nesmí být použita v systémech s pitnou vodou. Při instalaci je třeba zajistit, že všechny komponenty pocházejí ze stejného stlačovacího systému, aby se zabránilo únikům nebo nekompatibilitě. Nejsou vyžadovány žádné dodatečné povrchové úpravy nebo omezovací prostředky a EPDM těsnící kroužek poskytuje spolehlivé těsnění v daném rozsahu teplot a tlaků.

Technický pozadí pro projektanty

IVAR IVC81.3514 je vyrobena z uhlíkové pozinkované oceli, která poskytuje dobrou odolnost proti korozi a mechanickou pevnost. EPDM těsnící kroužek zajistí těsné spojení a je vhodný pro dané pracovní podmínky. Spojka je navržena pro použití v tlakových systémech a může být integrována s dalšími stlačovacími komponentami, aby vytvořila odolnou a těsnou síť. Doba životnosti je ovlivněna kvalitou stlačovacího spojení, čistotou systému a absencí agresivních médií. Lehká a kompaktní konstrukce spojky přispívá k jednoduchosti instalace a estetice systému.

Služba a provoz

Pod normálními provozními podmínkami není pro IVAR IVC81.3514 vyžadována pravidelná údržba. Doporučuje se však pravidelné vizuální kontroly na případné známky koroze, mechanického poškození nebo úniků. Tvarovací indikátor je třeba kontrolovat, aby byla potvrzena integrity stlačovacího spojení. Pokud jsou zjištěny jakékoliv problémy, je třeba ovlivněnou spojku okamžitě vyměnit. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby.

Nejčastější otázky

Může být IVAR IVC81.3514 použita s jinými stlačovacími systémy?
Je navržena pro použití s IVAR stlačovacím potrubím a spojkami. Použití s jinými systémy může vést k nekompatibilitě a únikům.

Je spojka vhodná pro vysokoteplotní aplikace?
Může pracovat až do +120°C, což je vhodné pro mnoho otopných a průmyslových aplikací, ale ne pro systémy překračující tuto teplotu.

Může být použita v systémech s pitnou vodou?
Ne, spojka není certifikována pro použití s pitnou vodou a nesmí být instalována v systémech s pitnou vodou.

Jaký stlačovací nástroj je vyžadován pro instalaci?
Je vyžadován stlačovací nástroj kompatibilní s M-typem čelistí, aby bylo zajištěno správné spojení a tvarovací indikátor.
