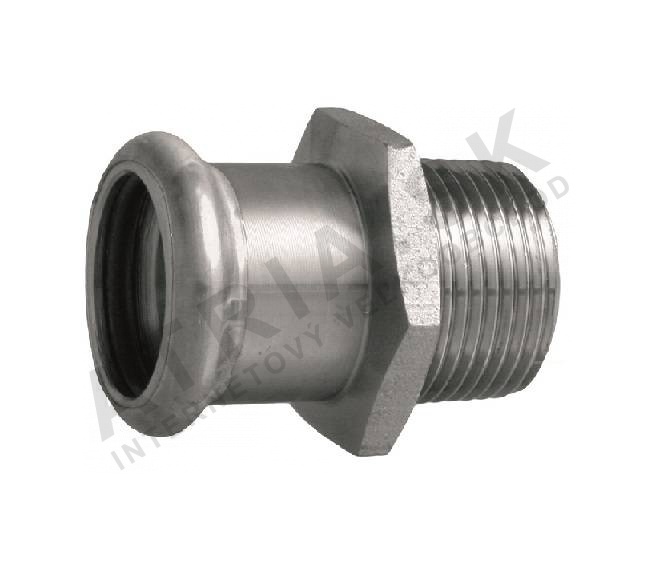

Grommet - vnější závit, 42 x R 6/4 IVAR.IVC81

Detailní popis produktu

Tento grommet se často používá při instalaci centrálních otopných systémů, hasicích systémů a průmyslových potrubí. Je navržen k použití v uzavřených, podtlakových systémech, kde je důležitá spolehlivá těsnost a mechanická pevnost. Přípojka je vhodná jak pro nové instalace, tak pro modernizace systémů v bytových, obchodních a průmyslových budovách. Instalatéři pracující na otopných, potrubních nebo průmyslových systémech najdou tento komponent vhodný pro spojování potrubí pod tlakem bez nutnosti svařování.

Grommet se běžně používá v uzavřených otopných systémech, hasicích systémech a průmyslových systémech pro distribuci vzduchu nebo plynů. Je vhodný i pro chladicí systémy a systémy chlazení, což z něj dělá univerzální komponent pro širokou škálu aplikací. Přípojka je navržena k použití s přítlakovými systémy a závitovými spoji, což zajišťuje bezpečné a netěsné spojení.

Technické parametry

Materiál	uhlíková ocel s galvanickým povlakem
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odměr vysokých tlaků až do	16 bar
Hmotnost	0,226 kg
Kód	IVC81.4216
Značka	IVAR

Provozní teplotní rozsah od -20°C do +120°C zajišťuje, že tento grommet je vhodný jak pro systémy chladné, tak horké vody, tak i pro průmyslové aplikace s suchým vzduchem nebo inertními plyny. Maximální tlaková hodnota 16 bar zaručuje, že dokáže odolat vysokým tlakům typickým pro hasicí a průmyslové systémy. Jmenovitá tlaková hodnota PN 16 je důležitá pro rozměrování a kompatibilitu s ostatními komponenty systému.

Instalace a spojení

Grommet se instaluje pomocí standardních přítlakových nástrojů kompatibilních s M-typem čelistí. Vnější závit umožňuje bezpečné spojení s závitovými komponenty. Instalatéři by měli zajistit, že závit je čistý a bez nečistot před utažením. Přípojka je navržena k použití s potrubím o průměru až 54 mm a indikátor tvarování potvrzuje úspěšné spojení. Běžné chyby při instalaci zahrnují přetížení závitu, které může poškodit těsnicí kroužek, a použití nekompatibilních nástrojů, které mohou nesprávně zarovnat přítlakové spojení.

Kompatibilita a příslušenství

Tento grommet je kompatibilní s ostatními IVAR přítlakovými komponenty a závitovými přípojkami. Je navržen k použití s EPDM těsnicími kroužky a je vhodný pro použití s uhlíkovými oceli s galvanickým povlakem. K instalaci není potřeba žádné další povrchové povlaky nebo prostředky. Pro větší systémy mohou být potřeba další přípojky a nástroje, aby byla zajištěna kompletní a bezpečná instalace.

Technický pozadí pro projektanty

Grommet funguje tím, že vytváří mechanické a těsnící spojení mezi potrubím a přípojkou. Uhlíková ocel s galvanickým povlakem poskytuje pevnost a odolnost proti korozi, zatímco EPDM těsnicí kroužek zajišťuje těsné spojení. Princip fungování je založen na přítlakovém mechanismu, který využívá deformaci potrubí k vytvoření bezpečného spojení. Vlastnosti materiálu oceli a těsnicího kroužku ovlivňují životnost a efektivitu systému, zejména v prostředích s vysokým tlakem a teplotou. Integrace do systému musí zohlednit celkové tlakové a teplotní podmínky, aby byla zajištěna dlouhodobá funkčnost.

Služba a provoz

Pravidelná kontrola závitu a těsnicího kroužku je doporučena, aby byla zajištěna bezpečná a netěsná funkce. Měl by se kontrolovat indikátor tvarování, aby byla potvrzena integrita spojení. Nejsou poskytovány konkrétní intervaly údržby, ale systém by měl být sledován na známky opotřebení nebo úniku. V případě selhání by měl být grommet nahrazen podle pokynů výrobce pro demontáž a opětovnou instalaci.

Nejčastější otázky

Může být IVAR IVC81.4216 připojen k měděným potrubím?
Není doporučeno připojovat tento grommet k měděným potrubím, protože je specificky navržen k použití s uhlíkovými oceli s galvanickým povlakem. Kompatibilita s jinými materiály by měla být ověřena u výrobce.

Je grommet vhodný pro použití v potrubích s pitnou vodou?
Ne, grommet není certifikován pro použití v potrubích s pitnou vodou. Je určen pouze pro otopné, průmyslové a hasicí systémy.

Může být grommet použit v prostředích s vysokou teplotou?
Ano, grommet je vhodný pro použití v prostředích s teplotou až do +120°C, což z něj dělá vhodný komponent pro systémy s horkou vodou a otopnými systémy.

Jaké nástroje jsou potřeba pro instalaci?
Pro instalaci jsou potřeba standardní přítlakové nástroje kompatibilní s M-typem čelistí. Vnější závit by měl být utažen vhodnými kleštěmi, aby bylo zajištěno bezpečné spojení.
