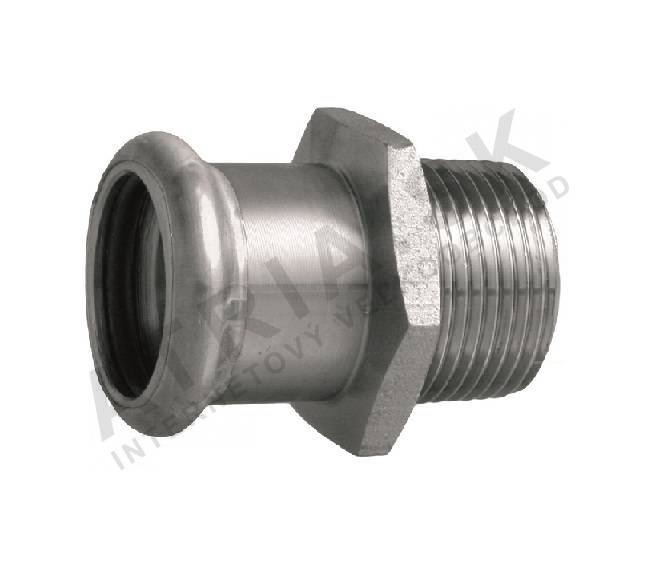

Roztečník - vnější závit, 54 x R 2 IVAR.IVC81

Detailní popis produktu

Roztečníky se závitem, jako je IVAR IVC81.5420, se často používají při instalaci centrálních topných systémů, potrubí pro požární vodu a průmyslových systémů vzduchu nebo plynů. Tyto komponenty jsou zásadní pro spojování tlakových úseků potrubí v uzavřených systémech, zejména v prostředích, kde svařování není vhodné nebo požadované. Roztečník je navržen pro systémy s provozními teplotami od -20°C do +85°C, s maximální povolenou teplotou +120°C. Je vhodný pro aplikace s suchým vzduchem, inertními plyny a vodními systémy, jako jsou hasicí systémy. Roztečník není certifikován pro použití s pitnou vodou a jeho instalace musí být provedena v souladu s návrhem systému a požadavky na tlak.

Při instalaci do obchodních nebo průmyslových budov zajišťuje roztečník bezpečné a netěsné spojení mezi úseky potrubí. Je zvláště užitečný v systémech, kde se preferují závitové spoje pro snadnou montáž a demontáž. Roztečník se obvykle používá spolu s nástroji pro stlačení a M-typem kleští, aby byla zajištěna správná tvarování a těsnost. Absence povrchových povlaků omezuje kompatibilitu s širokou škálou nástrojů a metod instalace.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	0,368 kg
Kód	IVC81.5420
Značka	IVAR

Provozní teplotní rozsah a jmenovitý tlak jsou klíčové pro určení vhodnosti roztečníku pro konkrétní aplikace. Minimální provozní teplota -20°C zajišťuje funkčnost v chladném prostředí, zatímco maximální teplota +120°C umožňuje použití v ohřívaných systémech. Jmenovitý tlak PN 16 (16 bar) je zásadní pro systémy vyžadující odolnost vůči vysoké hydraulické zátěži. Tyto parametry je třeba zohlednit při návrhu systému, aby byl roztečník kompatibilní s celkovými tlakovými a teplotními podmínkami instalace.

Instalace a připojení

IVAR IVC81.5420 se instaluje pomocí standardních nástrojů pro stlačení kompatibilních s M-typem kleští. Roztečník má vnější závit (R 2) a je určen pro potrubí o průměru 54 mm. Před instalací musí být konec potrubí očištěn a bez ostrých hran, aby bylo zajištěno správné těsnění. Roztečník se pak stlačí na potrubí pomocí příslušného nástroje, dokud není aktivován indikátor tvarování. Je důležité ověřit, že proces tvarování je dokončen a že roztečník je správně sedlý. Běžné chyby při instalaci zahrnují použití nesprávných nástrojů, nečistotu konce potrubí nebo nedostatečné stlačení, což může vést k únikům nebo snížení integrity systému.

Kompatibilita a příslušenství

Roztečník je kompatibilní s řadou nástrojů pro stlačení navržených pro M-typ kleští. Je určen pro použití s uhlíkovými pozinkovanými ocelovými potrubími a musí být kombinován s EPDM těsnicími kroužky. Nejsou požadovány žádné další povrchové povlaky nebo prostředky a roztečník není navržen pro použití s jinými typy těsnicích materiálů. Při instalaci do systémů s různými průměry potrubí je důležité zajistit, že všechny komponenty jsou z téže značky a systému, aby byla zajištěna kompatibilita a integrity systému.

Technický pozadí pro návrháře

IVAR IVC81.5420 pracuje na principu mechanického stlačení a těsnění pomocí EPDM těsnicího kroužku. Roztečník je vyroben z uhlíkové pozinkované oceli, která poskytuje odolnost vůči korozi a mechanickému poškození. Vlastnosti materiálu zajišťují odolnost v prostředích s kolísajícími teplotami a vysokým tlakem. Roztečník je navržen tak, aby se integroval do tlakových systémů bez potřeby dalších podpůrných konstrukcí. Doba životnosti a účinnost roztečníku závisí na správné instalaci, kvalitě konců potrubí a na absenci nečistot, které by mohly poškodit těsnění. Roztečník není certifikován pro použití s pitnou vodou a musí být vyloučen z systémů s pitnou vodou.

Služba a provoz

Roztečník vyžaduje minimální údržbu po instalaci. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo úniku. Pokud systém podstupuje vysoký tlak nebo teplotní kolísání, je vhodné kontrolovat roztečník na známky stresu nebo deformace. Nejsou specifikovány žádné plánované intervaly údržby a není doporučeno demontovat roztečník, pokud není to nutné pro údržbu nebo výměnu systému.

Nejčastější otázky

Může být IVAR IVC81.5420 použit v systémech pro hasicí vodu?
Ano, roztečník je vhodný pro systémy s hasicí vodou a trvalé trysky. Je schopen odolat vysokému tlaku a teplotě typické pro tyto aplikace.

Je roztečník kompatibilní s inertními plyny?
Ano, roztečník je vhodný pro použití s inertními plyny. EPDM těsnicí kroužek a konstrukce z uhlíkové pozinkované oceli poskytují potřebné těsnění a odolnost pro taková média.

Může být roztečník použit v solárních topných systémech?
Ano, roztečník je vhodný pro solární topné systémy, pokud provozní teplota nepřekročí +120°C a tlak zůstává v rámci jmenovitého tlaku PN 16.

Je roztečník vhodný pro použití s suchými vzduchovými systémy?
Ano, roztečník je navržen pro použití s suchými vzduchovými systémy. Zajišťuje netěsné spojení a je odolný vůči účinkům suchého vzduchu za tlakových podmínek.
