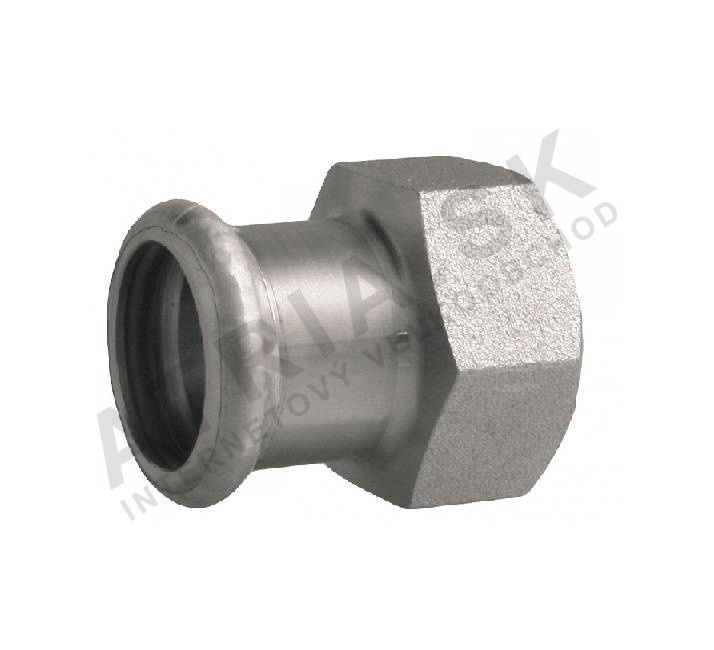

Grommet - vnitřně závitový, 18 x Rp 1/2 IVAR.IVC80

Detailní popis produktu

Vnitřně závitové grommety jsou základními komponentami v potrubních systémech pod tlakem používaných v centrálním vytápění, požární ochraně a průmyslových aplikacích. Často se instalují do uzavřených systémů, kde jsou beznetektní spojení kritická. Tyto adaptéry se používají jak v rodinných, tak i komerčních budovách, včetně bytových domů, průmyslových zahrad a komerčních HVAC systémů. Montére pracující s tlačenými systémy mohou využít rychlost a spolehlivost těchto komponent, které eliminují potřebu svařování nebo závitování. Grommet je vhodný pro systémy pracující s suchým vzduchem, inertními plyny a nekvalifikovanou vodou, což z něj dělá univerzální komponent pro širokou škálu aplikací.

Při integraci do systému zajišťuje grommet bezpečné a trvanlivé spojení mezi tlačenými trubkami a závitovými komponentami. Je zvlášť užitečný v aplikacích, kde je potřeba přechod z tlačeného spojení na závitový adaptér. Design umožňuje snadnou orientaci a instalaci pomocí standardních tlačných nástrojů kompatibilních s M-typem kleští. Těsnicí kroužek z EPDM zajistí těsné spojení za provozních podmínek, zabrání únikům a udrží integritu systému.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Odměr vysokých tlaků až do	16 bar
Hmotnost	0,057 kg
Kód	IVC80.1812
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že adaptéry jsou vhodné pro systémy s maximálním pracovním tlakem až do 16 bar. Rozsah teplot od -20 °C do +120 °C umožňuje jejich použití v systémech studené i teplé vody, stejně jako v průmyslových prostředích s kolísavými teplotami. Tyto parametry jsou klíčové pro výběr správného komponentu pro danou aplikaci a zajištění dlouhodobého výkonu za zátěže.

Instalace a připojení

Grommet se instaluje pomocí tlačného nástroje kompatibilního s M-typem kleští. Tlačné spojení se provádí na trubku o průměru 18 mm a vnitřní závit Rp 1/2 umožňuje připojení závitových komponent. Je důležité zajistit, že tlačný nástroj je správně zarovnaný a že tvarovací indikátor je plně zapnut, aby bylo potvrzeno úspěšné spojení. Běžnou chybou je použití nesprávného tlačného nástroje nebo nedokončení kontroly tvarovacího indikátoru, což může vést k slabému nebo netěsnému spojení. Adaptér není vhodný pro systémy vyžadující certifikaci pitné vody.

Kompatibilita a příslušenství

Tento grommet je kompatibilní se standardními M-typem tlačnými nástroji a těsnícími kroužky z EPDM. Je navržen k použití s uhlíkovými pozinkovanými ocelovými trubkami a adaptéry téhož systému. Při instalaci se ujistěte, že tlačný nástroj a kleště jsou správně rozměrovány pro trubku o průměru 18 mm. Další komponenty, jako jsou těsnící kroužky, mohou být potřeba objednat zvlášť, pokud nejsou zahrnuty v balení. Pro tuto konkrétní verzi nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Grommet funguje tím, že vytváří mechanické a těsnící spojení mezi tlačenou trubkou a závitovou komponentou. Těsnicí kroužek z EPDM poskytuje flexibilní a odolné těsnění, které zůstává efektivní v celém rozsahu provozních teplot. Konstrukce z uhlíkové pozinkované oceli poskytuje odolnost proti mechanickému poškození a korozi v systémech s nekvalifikovanou vodou a průmyslových prostředích. Návrh umožňuje integraci do systémů pod tlakem bez potřeby dodatečných opěr nebo posilování, pokud je systém v rámci limity tlaku a teploty. Dlouhodobý výkon závisí na správné instalaci a na absenci mechanického namáhání spojení.

Servis a provoz

Pod normálními provozními podmínkami není pro tento adaptér požadován žádný konkrétní servis. Doporučuje se však pravidelně vizuálně kontrolovat spojení na známky opotřebení nebo úniku. Pokud je detekován únik, spojení by mělo být znovu tlačeno nebo nahrazeno. Adaptér není navržen pro demontáž a opětovné použití po instalaci. V technických datech nejsou stanoveny žádné konkrétní servisní intervaly.

Nejčastější otázky

Může být tento grommet použit v solárním systému pro ohřev vody?
Ano, je vhodný pro instalaci do solárních systémů pro vodu, pokud provozní teplota nepřesahuje +120 °C a tlak zůstává v rámci limity PN 16.

Je kompatibilní s jinými tlačenými systémy než IVAR?
Je specificky navržen pro použití s IVAR tlačenými systémy a M-typem kleští. Použití s jinými systémy není doporučeno, pokud není ověřeno výrobcem.

Může být použit v systémech hasicích hadic?
Ano, je vhodný pro instalaci do systémů hasicí vody pracujících v rámci stanovených parametrů tlaku a teploty.

Je vhodný pro použití v systémech suchého vzduchu?
Ano, je kompatibilní s suchým vzduchem a inertními plyny, pokud provozní podmínky zůstávají v rámci stanovených parametrů.
