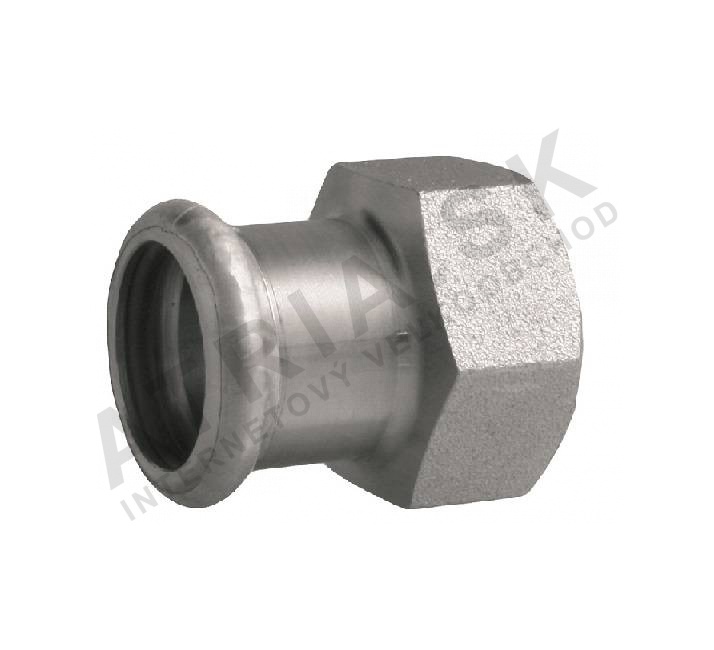

Rozhraní - vnitřně závitové, 22 x Rp 3/4 IVAR.IVC80
Kód: IVC80.2234Související produkty
Detailní popis produktu
Toto vnitřně závitové rozhraní se používá v centrálním vytápění, hasicích, klimatizačních a průmyslových potrubních systémech. Umožňuje bezpečné, netěsné spojení mezi stlačenými potrubími a závitovými přípojkami bez nutnosti svařování. Rozhraní je vhodné pro uzavřená stlačená systémy, včetně těch pracujících s suchým vzduchem, inertními plyny a nebezpečnou vodou. Často se používá v bytových, obchodních a průmyslových budovách, kde je vyžadována spolehlivost a rychlá instalace.
Typické aplikace zahrnují systémy centrálního vytápění, chlazení, hasicí vodní systémy a klimatizační instalace. Rozhraní je také vhodné pro potrubí solárních systémů. Je navrženo pro použití v prostředích s kolísajícími teplotami a vysokým tlakem, což z něj dělá ideální komponent pro širokou škálu technických instalací.
Technické parametry
| Materiál | uhlíková pozinkovaná ocel |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 0,08 kg |
| Kód | IVC80.2234 |
| Značka | IVAR |
Instalace a připojení
Rozhraní se instaluje pomocí M-typu kleští, které přitisknou přípojku na potrubí. Připojení se provádí mezi 22 mm stlačeným potrubím a Rp 3/4 závitovou přípojkou. Během instalace musí být nástroj správně zarovnán s rozhraním, aby bylo zajištěno bezpečné a netěsné spojení. Tvarovací indikátor na rozhraní poskytuje vizuální potvrzení správné instalace až do 54 mm. Běžné chyby při instalaci zahrnují špatné zarovnání kleští a nedostatečné kontrolování tvarovacího indikátoru, což může vést k únikům nebo selhání systému.Kompatibilita a příslušenství
Toto rozhraní je kompatibilní s IVAR stlačenými potrubími o průměru 22 mm a přípojkami se závitem Rp 3/4. Vyžaduje EPDM O-kroužek pro těsnění a musí být použito s M-typem kleští pro instalaci. Pro standardní instalaci nejsou potřeba žádné další příslušenství. Rozhraní není certifikováno pro aplikace s pitnou vodou a nemělo by být používáno v systémech s pitnou vodou.Technický pozadí pro projektanty
Rozhraní je vyrobeno z uhlíkové pozinkované oceli, která poskytuje odolnost proti korozi a mechanickému poškození. EPDM O-kroužek zajišťuje těsné těsnění a je kompatibilní s řadou médií včetně vody, suchého vzduchu a inertních plynů. Rozhraní je navrženo pro integraci do uzavřených stlačených systémů a je vhodné pro použití v prostředích s kolísajícími teplotami. Vlastnosti materiálu a těsnícího mechanismu přispívají k trvanlivosti a výkonu komponentu v průběhu času. Jmenovitý tlak a rozsah teplot jsou klíčové faktory při určování vhodnosti rozhraní pro konkrétní aplikaci.Služba a provoz
Rozhraní vyžaduje žádnou pravidelnou údržbu za normálních provozních podmínek. Je však důležité vizuálně kontrolovat spojení na známky opotřebení nebo úniku. Tvarovací indikátor by měl být kontrolován, aby bylo potvrzeno, že stlačené spojení zůstává neporušené. Pokud systém bude vystaven extrémním podmínkám nebo bude podezřelý únik, spojení by mělo být znovu stlačeno pomocí vhodných M-typu kleští. Pro tento komponent nejsou vyžadovány žádné konkrétní intervaly služby.Nejčastější otázky
Může být rozhraní použito v potrubí solárních systémů?
Ano, rozhraní je vhodné pro potrubí solárních systémů, protože je hodnoceno pro vysoké teploty a dokáže pracovat v uzavřených stlačených systémech.
Je rozhraní kompatibilní s M-typem kleští?
Ano, rozhraní je speciálně navrženo pro použití s M-typem kleští, aby bylo zajištěno bezpečné a netěsné spojení.
Může být rozhraní použito v systémech s pitnou vodou?
Ne, rozhraní není certifikováno pro použití v systémech s pitnou vodou a nemělo by být používáno pro aplikace s pitnou vodou.
Jaká je maximální provozní teplota rozhraní?
Rozhraní může pracovat až do maximální teploty +120°C, což z něj dělá vhodný komponent pro aplikace s vysokou teplotou jako jsou vytápění a solární systémy.
Doplňkové parametry
| Kategorie: | Přechodka s vnitřním závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.08 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:57 |
