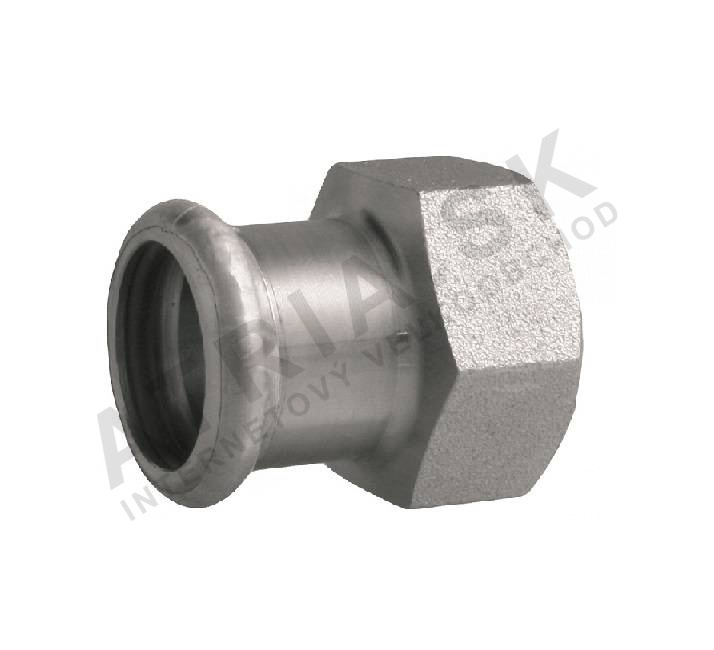

Grommet - vnitřně závitový, 28 x Rp 1/2 IVAR.IVC80

Detailní popis produktu

Tento vnitřně závitový grommet je navržen k použití ve stlačovacích a závitových systémech běžně používaných v centrálním vytápění, hasicím vybavení, klimatizaci a průmyslových potrubních aplikacích. Často se používá v obytných i komerčních budovách, zejména tam, kde jsou požadovány uzavřené nebo přetlakové systémy. Montéři a technici tento prvek používají k připojení stlačovacích přírub k závitovým komponentám, jako jsou ventily nebo měřiče. Grommet umožňuje beznetekovou, rychlou instalaci bez nutnosti svařování nebo závitových nástrojů.

Grommet je vhodný pro systémy přenášející studenou vodu, ohřátou vodu, suchý vzduch, inertní plyny a průmyslové kapaliny. Podporuje široké spektrum instalací, včetně centrálních topných systémů, hasicích vodních okruhů, klimatizačních kanálů a solárních tepelných potrubí. Jeho kompaktní design a malá hmotnost z něj dělají ideální volbu pro úzká místa a velké instalace, kde je důležitá rychlost a spolehlivost.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,191 kg
Kód	IVC80.2812
Značka	IVAR

Instalace a připojení

K instalaci IVAR IVC80.2812 se stlačovací konec vloží do stlačovací trubky o průměru 28 mm pomocí kompatibilních M-typu kleští. Strana s vnitřním závitem Rp 1/2 se pak připojí ke správnému závitovému mužskému závitu. Ujistěte se, že stlačovací nástroj je správně nastaven na průměr 28 mm a že indikátor stlačení je plně zapnutý. Vyhněte se přetížení závitového spojení, aby nedošlo k poškození EPDM těsnění. Běžné chyby při instalaci zahrnují použití nesprávných kleští, nekontrolu indikátoru stlačení nebo připojení bez ověření zarovnání a těsnosti.

Kompatibilita a příslušenství

Tento grommet je kompatibilní s IVAR stlačovacími přírubami a dalšími stlačovacími systémy s M-typu kleštěmi. Vyžaduje standardní závitové komponenty Rp 1/2 na straně závitu. Při objednávce zkontrolujte, že stlačovací příruby a závitové komponenty pocházejí ze stejného systému, aby byly minimalizovány problémy s kompatibilitou. Nepotřebujete žádné dodatečné povrchové povlaky nebo těsnící prostředky díky konstrukci EPDM kroužku a indikátoru stlačení.

Technický popis pro projektanty

Grommet vytváří těsné spojení mezi stlačenou trubkou a závitovou komponentou. Tělo z uhlíkové pozinkované oceli poskytuje odolnost proti korozi a konstrukční sílu. EPDM kroužek zajistí těsnost za různých teplot a tlaků. Design se integruje do přetlakových systémů a podporuje dlouhodobou funkčnost při správné instalaci. Účinnost systému závisí na správném zarovnání během instalace a dodržení limitů tlaku a teploty.

Služba a provoz

Po správné instalaci není tento prvek vyžadován žádné pravidelné údržby. Během kontrolních průzkumů zkontrolujte přítomnost indikátoru stlačení a ujistěte se, že spojení zůstává netěsné. Pokud systém zažije pokles tlaku nebo netěsnosti, zkontrolujte stlačovací spojení a závitové spojení na známky opotřebení nebo nesprávného zarovnání. Komponent není certifikován pro aplikace s pitnou vodou a neměl by být použit v systémech pro pitnou vodu.

Nejčastější otázky

Může být IVC80.2812 připojen ke standardním závitovým ventilm?
Ano, může být připojen ke ventilm nebo komponentám s závitem Rp 1/2. Ujistěte se, že závit je čistý a nepoškozený před utažením.

Je možné použít tento grommet ve solárních tepelných systémech?
Ano, je vhodný pro solární systémy pracující v rámci stanoveného rozsahu teplot od -20 °C do +120 °C.

Může být grommet použit s ne-stlačovacími systémy?
Ne, je specificky navržen pro stlačovací systémy a nemůže být použit s tradičními pájecími nebo lemovacími metodami potrubí.

Podporuje grommet vysokotlaké prostředí?
Ano, je certifikován pro tlak až 16 bar, což jej činí vhodným pro přetlakové topné a průmyslové systémy.
