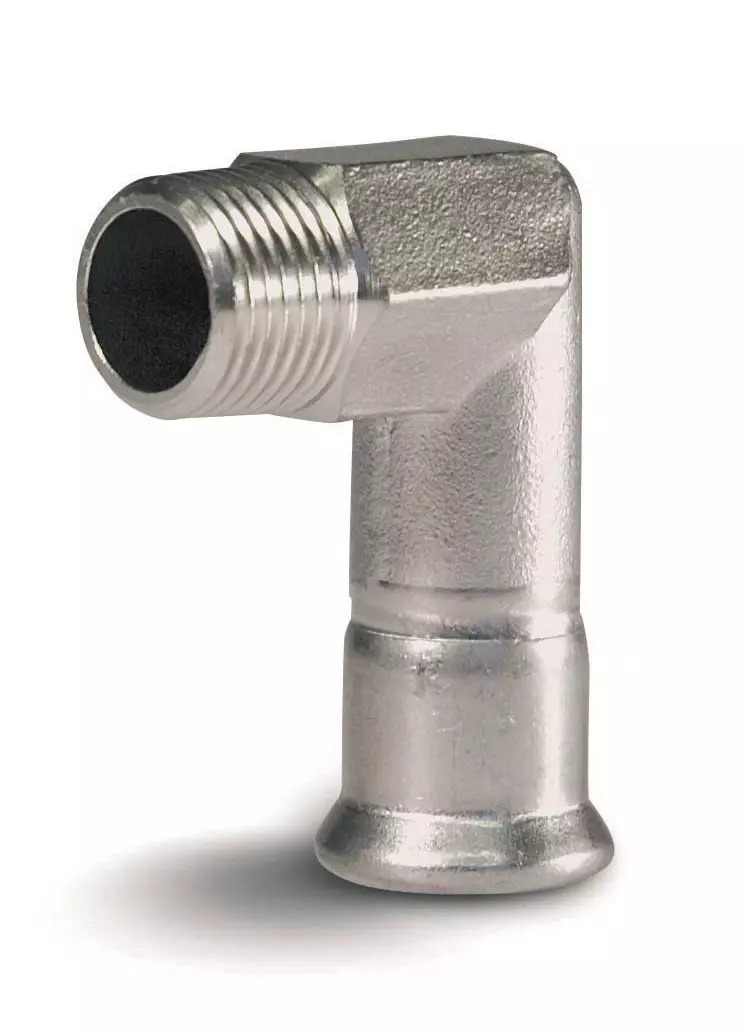

Přechodový ohyb 90° - s mužským závitem - N - 18mm-R1/2 palce

Detailní popis produktu

Tento 90° přechodový ohyb je navržen pro použití v otopných, sanitárních a průmyslových potrubních systémech. Umožňuje bezpečné spojení mezi stlačenou nerezovou trubkou a závitovými komponenty, jako jsou ventily, měřiče nebo regulátory. Ohyb se často používá ve všech typech budov, kde je požadována spolehlivá těsnost za různých tepelných podmínek. Instalatéři pracující na centrálním vytápění, slunečním vytápění nebo systémech pod tlakem zjistí, že tento prvek je zásadní pro integraci závitových zařízení do nerezových potrubních sítí.

Ohyb podporuje širokou škálu aplikací, včetně hasicích systémů, slunečního vytápění a systémů s inertním plynem. Je zvláště vhodný pro prostředí, kde je kritická odolnost proti korozi a dlouhodobá odolnost. Stlačené spojení zajišťuje netěsné spojení, pokud je správně stlačeno na určenou velikost.

Technické parametry

Materiál	Nerezová ocel 1.4404 (AISI 316L), EPDM těsnicí kroužek
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN31.1812
Značka	IVAR

Montáž a připojení

Pro montáž ohybu nejprve zkontrolujte, že stlačený konec je správně stlačen na nerezovou trubku pomocí certifikovaného stlačovacího nástroje. Mužský závitový konec se poté připojí ke správnému závitovému adaptéru. Ohyb je k dispozici ve velikosti 18 mm (stlačená strana) a 1/2 palce (závitová strana). Zkontrolujte, že stlačovací značka je plně viditelná a stlačovací rozměr je 54 mm, aby byla zajištěna těsnost. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení nebo použití neslučitelných stlačovacích nástrojů, což může ohrozit integritu spojení.

Kompatibilita a příslušenství

Ohyb je kompatibilní se stejnými třídami a materiály stlačených nerezových potrubních systémů. Pro kompletní montáž zkontrolujte, že všechny připojené komponenty (ventily, měřiče, regulátory) mají odpovídající závitové rozměry a požadavky na těsnost. Příslušenství, jako jsou stlačovací nástroje a těsnicí kroužky, by mělo být vybráno podle specifikací výrobce.

Technický pozadí pro projektanty

Tento ohyb slouží jako změna směru v potrubních systémech, umožňuje přesměrování toku kapaliny nebo plynu. Tělo z nerezové oceli 1.4404 poskytuje vysokou odolnost proti korozi a udržuje strukturní integritu v širokém rozmezí teplot. EPDM těsnicí kroužek zajišťuje pružné, ale odolné těsnění, které se přizpůsobí menším nepřesnostem během montáže. Při integraci do systému musí být ohyb správně rozměrován, aby byla zachována hydraulická rovnováha a zabráněno ztrátě tlaku. Rozsah provozních teplot a jmenovitý tlak jsou klíčové faktory pro určení vhodnosti pro konkrétní aplikace.

Služba a provoz

Během služby zkontrolujte ohyb na známky úniku nebo mechanického poškození. Ujistěte se, že stlačovací značka zůstává neporušená a spojení je bez koroze. Ohyb nepožaduje plánovanou údržbu, pokud není součástí většího systému s definovanými intervaly údržby. Podezřelé závady by měly být řešeny výměnou komponentu, nikoli pokusem o opravu.

Nejčastější otázky

Může být tento ohyb použit ve slunečních vytápěcích systémech?
Ano, je vhodný pro sluneční vytápění díky své odolnosti vůči tepelnému cyklování a vysokým teplotám.

Je ohyb kompatibilní se standardními stlačovacími nástroji?
Ano, poskytováno, že nástroj je certifikován pro použití s nerezovou ocelí 1.4404 a tímto typem stlačených systémů.

Jaká je maximální povolená provozní teplota?
Ohyb může být použit kontinuálně až do +120 °C.

Požaduje ohyb konkrétní moment při závitu?
Pro mužský závit není požadován konkrétní moment, ale doporučuje se závit rukou a následný půl otočení, aby bylo zajištěno bezpečné spojení.
