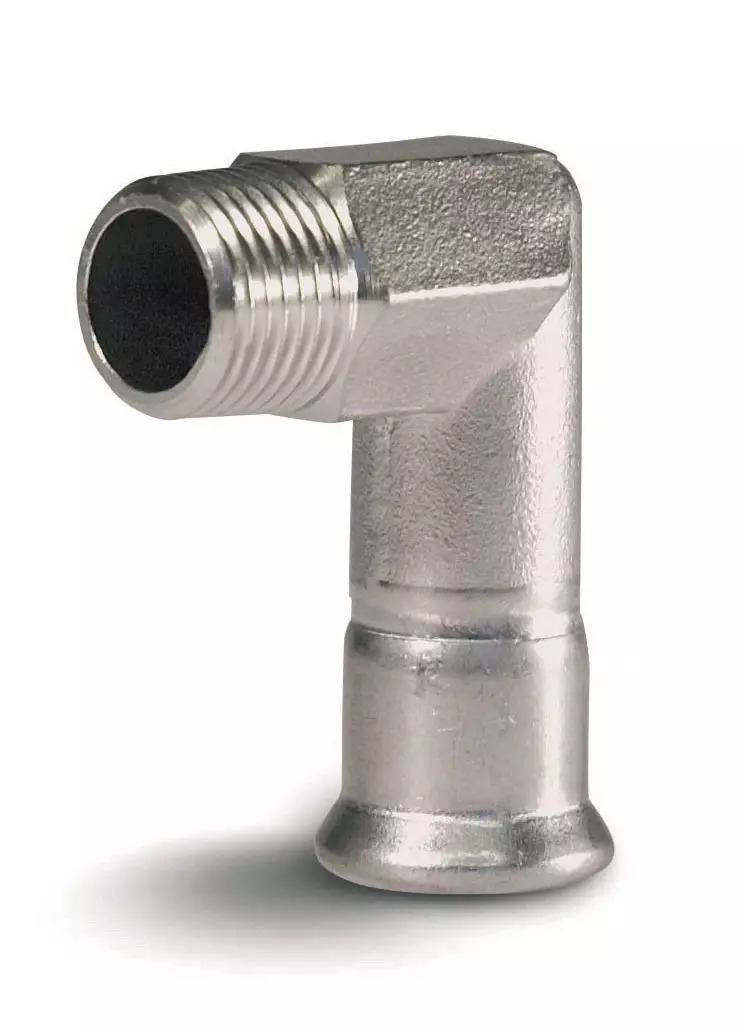

Přechodový ohyb 90° - s závitovým čepem - N - 35mm-R5/4"
Kód: IVN31.3514Související produkty
Detailní popis produktu
Tento 90° přechodový ohyb se používá v otopných, sanitárních, požárních a průmyslových systémech k propojení stlačených trubek s závitovými komponentami. Často se vyskytuje v obytných a komerčních budovách, kde jsou potřeba hybridní řešení potrubí. Instalatéři pracující s kombinací technologií potrubí – např. nerez ocelové stlačené systémy a závitové ventily nebo čerpadla – budou mít z tohoto komponentu výhodu přesného sedu a odolnosti.
Ohyb zajišťuje spolehlivé spojení mezi stlačenými a závitovými komponentami, což umožňuje flexibilitu v návrhu systému, přičemž zároveň zachovává hydraulickou integrity. Jeho konstrukce podporuje dlouhodobou funkčnost v prostředích s kolísajícími teplotami a středními tlaky. Správná montáž je klíčová k prevenci úniků a zajištění souladu se standardy systému.
Technické parametry
| Materiál | Nerez ocel Wst. Nr. 1.4404 (AISI 316L), EPDM kroužek |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN31.3514 |
| Značka | IVAR |
Montáž a spojení
K montáži vyrovnejte stlačovací nástroj s označením na ohybu a uplatte dostatečnou sílu, dokud indikátor nedosáhne specifikovaného rozměru. Vnitřní rozměr spojení je 35 mm a vnější R5/4". Před montáží zajistěte, že stlačená trubka a závitová komponenta jsou čisté a nepoškozené. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení nebo použití nesprávných nástrojů. Vždy ověřte, že stlačovací značka sedne s indikátorem a že těsnící drážka je nepoškozená. Vyhněte se přetížení závitového konce, což může zkřivit koncovku a narušit těsnost.Kompatibilita a příslušenství
Tento ohyb je kompatibilní se systémy stlačených trubek o průměru 35 mm a komponenty se závitem R5/4" na vnějšku. Pro kompletní integraci systému zajistěte, že všechna stlačená spojení jsou těsněna kompatibilními kroužky a že závitová spojení jsou správně těsněna PTFE páskou nebo závitovou směsí. Kromě standardních stlačovacích nástrojů a těsnících materiálů nejsou potřeba žádné konkrétní příslušenství. Zkontrolujte, že všechny sousední komponenty splňují stejné parametry tlaku a teploty.Technický pozadí pro projektanty
Tento ohyb slouží k přenosu směru toku přes 90° mezi stlačenými a závitovými systémy. Tělo z nerez oceli odolává korozi a tepelnému roztažení, což ho činí vhodným pro prostředí s proměnlivými teplotami. EPDM těsnící kroužek poskytuje pružné a odolné těsnění proti úniku. Výběr materiálu zajišťuje dlouhodobou spolehlivost i v agresivních tekutinách, jako jsou ty v solárních nebo chemických systémech. Projektanti by měli zohlednit tepelné napětí a roztažení při integraci do velkých systémů. PN 16 označení znamená, že ohyb není vhodný pro vysokotlaké parní aplikace. Rozvrh systému musí umožnit dostatečný prostor kolem ohybu pro akomodaci roztažení a nástrojů pro montáž.Služba a provoz
Pravidelná kontrola by měla zaměřit se na integritu stlačeného spojení a stav těsnícího kroužku. Jakékoliv známky opotřebení, zkřivení nebo úniku by měly vést k výměně dané komponenty. Nejsou definovány konkrétní intervaly údržby, protože koncovka je navržena pro dlouhodobý provoz za normálních podmínek. Pravidelně zkontrolujte, zda nejsou způsobeny mechanické napětí nesprávným upevněním nebo špatným vyrovnáním. Pokud systém pracuje mimo uvedený rozsah teplot, převezměte vhodnost koncovky.Nejčastější otázky
Může se tento ohyb použít v solárních otopných systémech?
Ano, pokud systém pracuje v rozmezí teplot -20°C až +120°C a nepřekročí jmenovitý tlak PN 16.
Je možné vyměnit těsnící kroužek?
Ne, EPDM kroužek je integrován do koncovky a není navržen pro samostatnou výměnu po montáži.
Připevněte komponentu pomocí správné stlačovací techniky.
Může se tento ohyb použít v požárních systémech?
Ano, je vhodný pro takové systémy díky své odolnosti a schopnosti zvládnout studenou i horkou vodu za středního tlaku.
Doplňkové parametry
| Kategorie: | IVAR.IVN30, IVN31, IVN34 - kolena 90° se závity |
|---|---|
| Hmotnost: | 0.252 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:01 |
