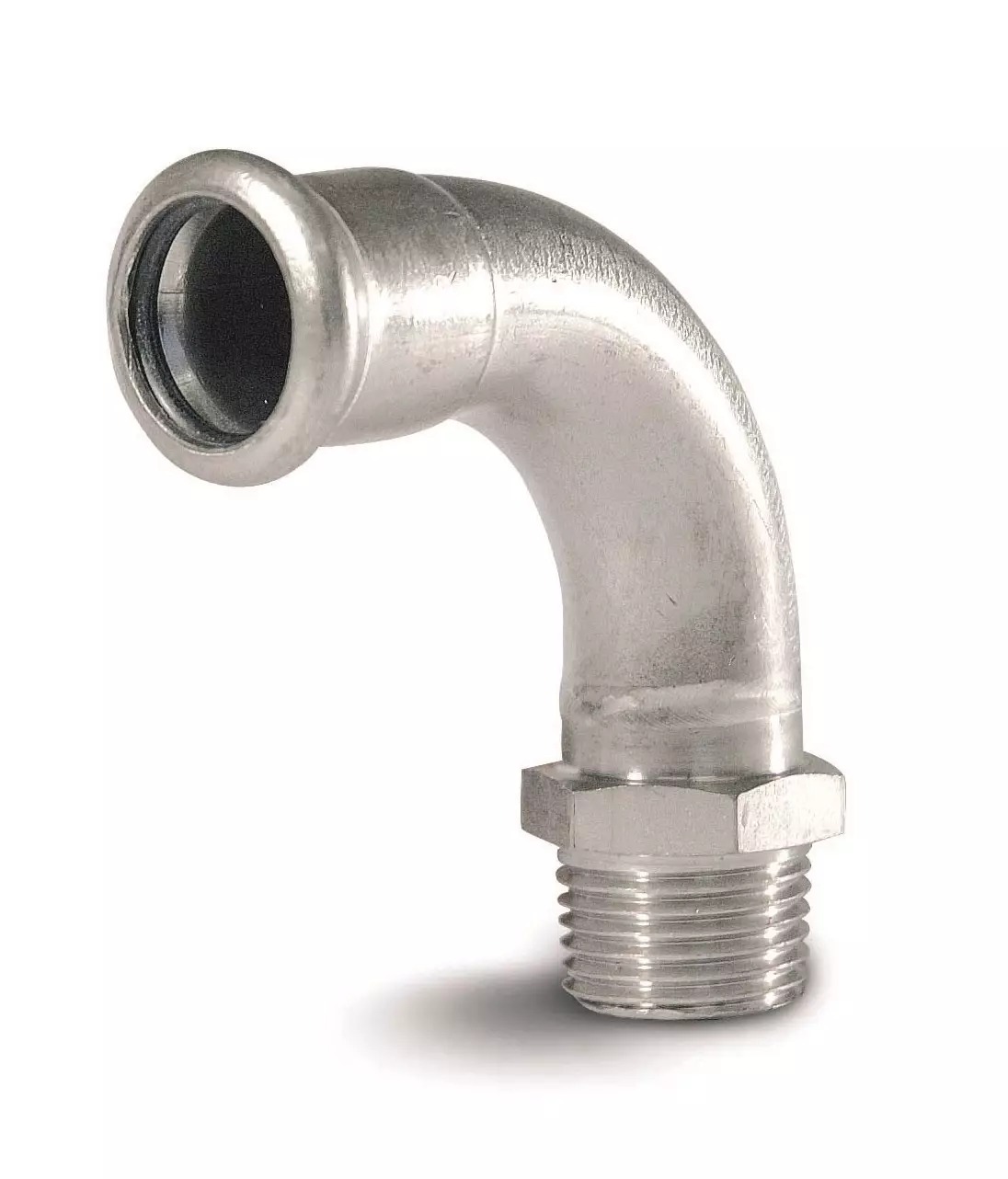

Přechodový ohyb 90° - zevně závitový - N - 18mm-R1/2 palce

Detailní popis produktu

Tento 90° přechodový ohyb se často používá v obytných a komerčních budovách pro spojování stlačovacích a závitových potrubních systémů. Je vhodný pro různé aplikace, včetně sanitárních instalací, hasicích hadic, topných systémů, systémů stlačeného vzduchu, solárních tepelných systémů a průmyslových plynových obvodů. Přípojka umožňuje změnu směru potrubních rozvodů, přičemž udržuje integrity systému za tlaku a teplotních změn. Montéři by měli zajistit, že přípojka je plně stlačena a že je zapněn indikátor hloubky sedání, aby se zabránilo únikům.

Design umožňuje jak tuhé, tak flexibilní potrubní trasy, což z něj dělá ideální pro úzce prostor a složité rozvody. Často se používá v skrytých instalacích za stěnami nebo pod podlahami, kde je omezený přístup pro údržbu. Díky své odolnosti a chemické odolnosti je vhodný i pro agresivní média, kde je odolnost proti korozi zásadní.

Technické parametry

Materiál	Nerezová ocel Wst. č. 1.4404 (AISI 316L), těsnící kroužek z EPDM
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN83.1812
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že přípojka je vhodná pro systémy pracující do 16 bar. Provozní teplotní rozsah od -20 °C do +85 °C s maximem +120 °C zajišťuje kompatibilitu s širokou škálou kapalin a prostředí. Tyto parametry jsou zásadní pro výběr správné přípojky pro danou aplikaci a zajištění dlouhodobého výkonu.

Montáž a připojení

Pro montáž IVN83.1812 nejprve zajistěte, že stlačovací konec je vložen do příslušného stlačovacího potrubí až do dosažení specifikované hloubky sedání 54 mm. Závitový konec by měl být vyčištěn a zkontrolován na poškození před zasunutím do příslušného komponentu. Použijte nástroj s omezovačem momentu, abyste zajistili požadovaný stlačovací tlak, a zaručíte tak bezúnikové spojení. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení, špatné zarovnání přípojky a nedostatečné vyčištění spojovacích ploch před sestavením.

Kompatibilita a příslušenství

Tato přípojka je kompatibilní se stlačovacími nerezovými potrubími a běžnými závitovými přípojkami. Při montáži zkontrolujte, zda velikost stlačovacího potrubí odpovídá jmenovitému průměru přípojky. Podle konfigurace systému mohou být potřeba další komponenty, jako jsou těsnící kroužky nebo stlačovací nástroje. Související produkty zahrnují přímé stlačovací spojky, závitové adaptéry a těsnící kroužky vhodné pro daný EPDM materiál.

Technický pozadí pro projektanty

Ohyb přesměruje proud kapaliny při 90° změně směru, přičemž udržuje hydraulickou spojitost. Tělo z nerezové oceli 1.4404 poskytuje vysokou odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný pro dlouhodobé vystavení různým kapalinám. Těsnící kroužek z EPDM zajišťuje těsné těsnění za tlaku a teplotních změn. Projektanti by měli zohlednit tepelné roztažnosti materiálů při plánování potrubních rozvodů, aby se zabránilo napětí na přípojce. Přípojka se integruje do systému kombinací mechanického stlačení a závitových spojení, což zajišťuje spolehlivý výkon v průběhu času.

Údržba a provoz

Pravidelné vizuální kontroly by měly být prováděny, aby se zkontrolovaly známky opotřebení, úniků nebo koroze. Měl by být ověřen indikátor hloubky sedání, aby se zajistilo, že přípojka zůstává plně zapojená. V technické dokumentaci nejsou specifikovány žádné plánované intervaly údržby. V případě úniku by měla být přípojka odstraněna a nahrazena, pokud těsnění nebo tělo ukazuje jakékoliv poškození.

Nejčastější otázky

Může být IVN83.1812 připojen k měděnému nebo plastovému potrubí?
Ne, přípojka je navržena pro stlačovací systémy z nerezové oceli a závitové komponenty. Připojení k mědi nebo plastu by mohlo poškodit těsnost a integritu systému.

Je EPDM těsnící kroužek kompatibilní s kyselými nebo zásaditými kapalinami?
EPDM materiál je vhodný pro širokou škálu kapalin, včetně těch s mírnou kyselostí nebo zásaditostí. Pro velmi agresivní média se prosím obracejte na výrobce pro potvrzení.

Jaký je maximální povolený tlak pro tento ohyb?
Jmenovitý tlak PN 16 znamená, že přípojka může bezpečně pracovat za tlaku až do 16 bar za normálních podmínek.

Může být ohyb použit v exteriérech vystavených mrazivým teplotám?
Ano, provozní teplotní rozsah zahrnuje -20 °C, což z něj dělá vhodný pro venkovní použití, pokud je systém správně izolován a vyprázdněn za mrazivých podmínek.
