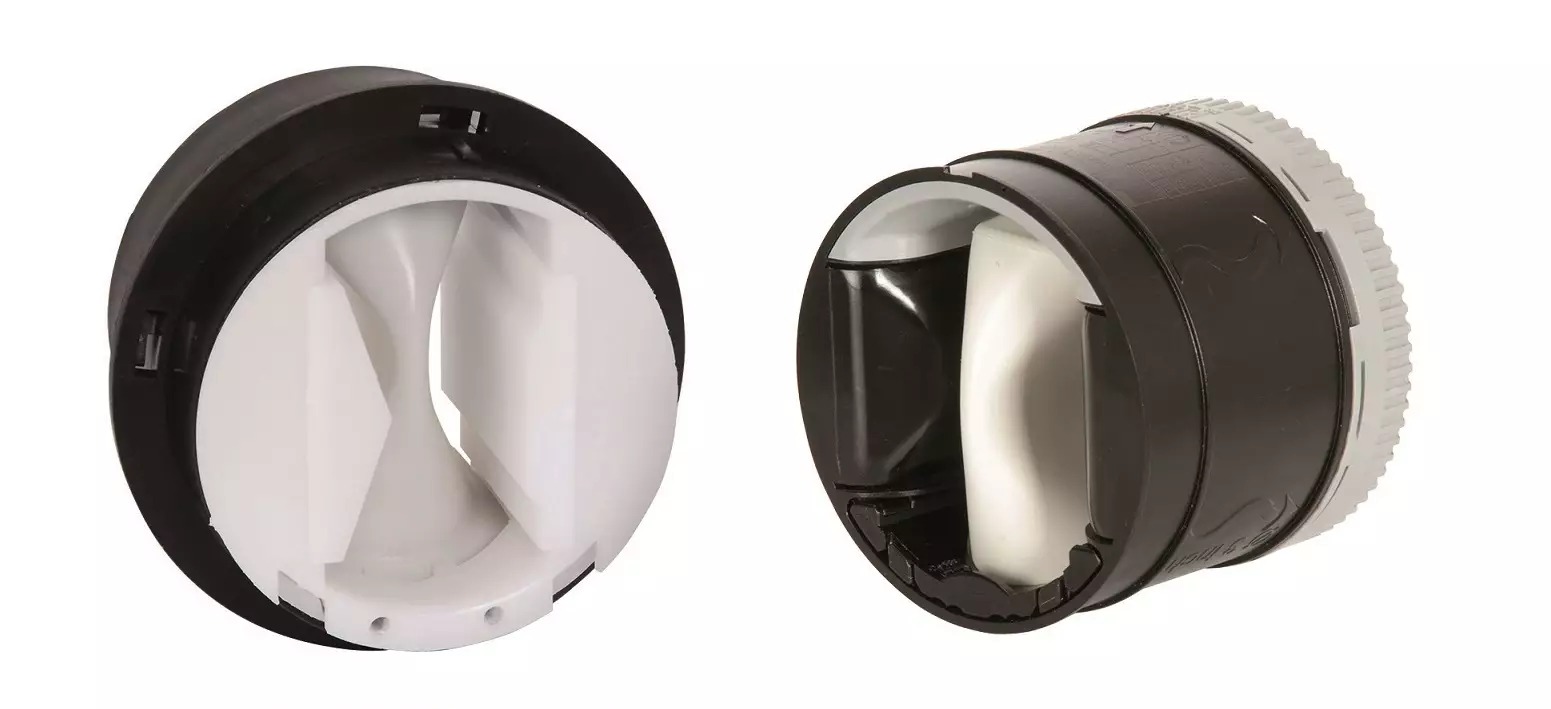

Přímý nastavitelný omezovač průtoku - průměr 75mm nebo 90mm; max. 15m3/h; klasický

Detailní popis produktu

Tento nastavitelný omezovač průtoku se běžně používá ve venkovských i obchodních budovách vybavených větracími systémy s využitím tepla. Je instalován v odbočkových kanálech, aby zajistil konstantní průtok vzduchu do konkrétních místností nebo zón. Přístroj se obvykle integruje do modulárních rozdělovačů, jako je IVAR.AIRC R, což umožňuje přesné řízení distribuce vzduchu. Během instalace se jednotka nastavuje v pevných krocích 5 m³/h pomocí příslušného nástroje, což zajišťuje vyvážený výkon větrání. Použití nekorozičních materiálů zajišťuje dlouhodobou spolehlivost jak v novostavbách, tak při rekonstrukcích.

Omezovač je zvlášť užitečný ve systémech, kde je třeba udržovat požadovaný průtok vzduchu v konkrétních místnostech bez rušení sousedních zón. Jeho kompaktní design umožňuje jednoduchou integraci do stávajících kanálových rozvodů bez nutnosti větších úprav. Instalatéři by měli zajistit, že vybraný průměr (75 mm nebo 90 mm) odpovídá průměru kanálu a specifikacím systému. Tento produkt je vhodný pro použití jak ve větracích systémech jediné zóny, tak vícezónových systémech, kde poskytuje jednoduchý, ale efektivní způsob řízení průtoku vzduchu.

Technické parametry

Instalace a připojení

Instalace spočívá ve vložení omezovače do odbočkového kanálu modulárního rozdělovače IVAR.AIRC R. Ujistěte se, že průměr (75 mm nebo 90 mm) odpovídá průměru kanálu. Přístroj zabezpečte standardními montážními metodami poskytovanými systémem. Nastavení provádějte pomocí příslušného nástroje, nastavte požadovaný průtok vzduchu v krocích 5 m³/h. Zkontrolujte, že zařízení je správně umístěno, aby se zabránilo turbulence nebo poruchám průtoku vzduchu. Běžné chyby zahrnují nesprávnou volbu průměru a nedostatečné těsnění, což může vést k únikům nebo nerovnoměrné distribuci průtoku. Vždy potvrďte, že je zařízení v souladu s osou kanálu, aby se zabránilo problémům s výkonem.

Kompatibilita a příslušenství

Tento omezovač průtoku je speciálně navržen k použití s modulárními rozdělovači IVAR. Není kompatibilní s jinými kanálovými systémy, pokud jejich rozměry a specifikace odpovídají parametrům IVAR.AIRC R. K základní instalaci není třeba žádné další příslušenství. Ujistěte se, že modulární krabice je již nainstalována, než připevníte omezovač. Přístroj nepotřebuje externí napájení nebo elektrické připojení, což z něj činí samostatnou součást větracího systému.

Technický pozadí pro projektanty

Zařízení pracuje tím, že vytváří pevný odpor průtoku vzduchu v kanálu, čímž omezuje objem vzduchu, který může projít. Tělo z polypropylenu poskytuje chemickou odolnost a odolnost, zatímco silikonové komponenty poskytují flexibilitu a těsnící vlastnosti. Integrace do systému vyžaduje pečlivou analýzu rozdělení kanálů a vyvážení průtoku vzduchu ve všech větvích. Vlastnosti materiálu zajišťují odolnost proti korozi a dlouhodobou stabilitu za normálních provozních podmínek. Trvanlivost a účinnost závisí na správné instalaci, pravidelném kontrolování opotřebení nebo zácp, a dodržování specifikovaných průtoků.

Služba a provoz

Nároky na údržbu jsou minimální díky absenci pohyblivých částí nebo elektrických komponent. Pravidelně kontrolovat zařízení na známky opotřebení, deformace nebo zácp z prachu nebo nečistot. Ujistěte se, že nastavení zůstává nezměněné, pokud není třeba přeúprava. Nejsou specifikovány žádné plánované intervaly údržby. Pokud je podezření na poruchu, zkontrolujte vyvážení průtoku a případné překážky v kanále. Pokud se zařízení poškodí nebo deformuje, mělo by být nahrazeno, aby byl zachován výkon systému.

Nejčastější otázky

Může být tento omezovač použit s ne-IVAR modulárními krabicemi?
Ne, je speciálně navržen pro distribuční krabice IVAR.AIRC R. Použití s jinými systémy není doporučeno, pokud jejich specifikace neodpovídají.

Je tento omezovač vhodný pro prostředí s vysokou vlhkostí?
Ano, materiály polypropylenu a silikone odolávají vlhkosti a korozi, což z něj činí vhodný pro použití v vlhkém prostředí.

Jak se nastavuje průtok?
Průtok se nastavuje v krocích 5 m³/h pomocí příslušného nástroje. Každý krok odpovídá pevné hodnotě průtoku.

Může být omezovač odstraněn nebo nahrazen po instalaci?
Ano, může být odstraněn a nahrazen, pokud je to nutné. Ujistěte se, že náhradní jednotka má stejný průměr a specifikace jako originál.
