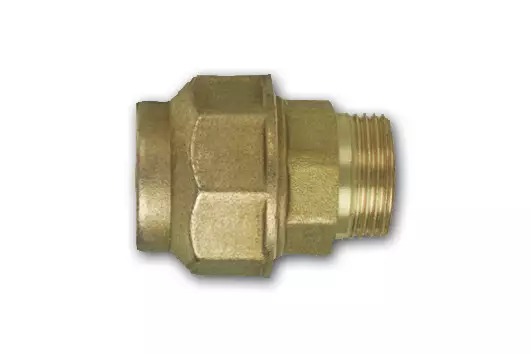

Přímá fitinka - trubka/vnější závit - 20x1/2 palce; PE/vnitřní závit
Kód: I07711012Související produkty
Detailní popis produktu
Tato přímá fitinka slouží jako přechod mezi polyetylenovými potrubími a závitovými komponenty ve vytápěcích, sanitárních a zavlažovacích systémech. Umožňuje bezpečné mechanické spojení 20 mm PE trubky s vnitřním závitem 1/2 palce. Fitinka se běžně používá ve výstavbě obytných i průmyslových budov, kde pevné kovové fitinky musí komunikovat s flexibilními plastovými potrubími. Instalatéři ji často používají při montáži, opravách nebo rozšíření systému, kde PE potrubí tvoří část sítě. Design zajišťuje kompatibilitu s oběma pevnými i flexibilními potrubními prvky.
Fitinka se často vyskytuje v centrálních vytápěcích systémech, podlahovém vytápění a rozvodech teplé vody. Umožňuje odolná spojení v prostředích s kolísavými teplotami a středními hydraulickými podmínkami. Mosazná konstrukce poskytuje odolnost proti korozi a zaručuje vhodnost pro dlouhodobé použití ve vlhkém nebo mokrém prostředí. Instalatéři by měli zajistit, že PE trubka je správně připravena a bez poškození před montáží.
Technické parametry
| Materiál | Materiál těla: mosaz CW617N podle EN 12165 |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I07711012 |
| Značka | IVAR |
Montáž a připojení
Pro připojení PE trubky zřízněte její konec čistě a odstraňte hrany vhodnými nástroji. Posuňte stříhací prstenec na trubku a umístěte kroužek do určené drážky. Vložte trubku do fitinky, dokud rameno nezabrání jejímu dalšímu vkládání. Zatáhněte stříhací prstenec, aby spojení bylo bezpečné. Zkontrolujte, zda je trubka správně zasunuta a stříhací prstenec je správně zapojen. Běžné chyby při montáži zahrnují špatné zříznutí PE trubky, nedostatečné utažení stříhacího prstence nebo nesprávné umístění kroužku.Kompatibilita a příslušenství
Tato fitinka je kompatibilní se standardními PE trubkami o vnějším průměru 20 mm a s komponentami s vnitřním závitem 1/2 palce. Pro optimální výkon zajistěte, že PE trubka je kvalitní a všechny spojovací plochy jsou čisté a nepoškozené. Během montáže mohou být potřeba další komponenty, jako jsou kleště nebo trubkové nůžky. Související produkty zahrnují další mosazné fitinky pro připojení PE trubek, které jsou k dispozici zvlášť.Technický pozadí pro projektanty
Princip fungování závisí na mechanickém střihovém spojení vytvořeném stříhacím prstencem, který tlačí na stěnu PE trubky. Mosazné tělo odolává korozi a opotřebení, čímž zajišťuje dlouhodobou spolehlivost. Kroužek zajišťuje těsnost proti úniku. Integrovaní do systému vyžaduje pečlivé zarovnání s ostatními potrubními prvky. Trvanlivost závisí na správné montáži, pravidelném kontrolování a na absenci nadměrného mechanického namáhání nebo teplotních cyklů mimo specifikované limity.Služba a provoz
Pravidelné kontroly by měly zaměřit na integritu spojení, zejména po počátečním uvedení do provozu nebo po tlakových nárazích v systému. Hledejte známky úniku kolem spojení nebo pohybu PE trubky uvnitř fitinky. Pokud se objeví problémy, demontujte fitinku, zkontrolujte kroužek a stříhací prstenec na poškození a opětovně sestavte opatrně. V dokumentaci produktu nejsou specifikovány plánované intervaly údržby.Nejčastější otázky
Může být tato fitinka použita ve vodovodech s teplou vodou?
Ano, je schválená pro provozní teploty až +90 °C, což z ní činí vhodnou pro aplikace s teplou vodou.
Je tato fitinka kompatibilní s PE trubkami jiných značek?
Ano, pokud PE trubka má vnější průměr 20 mm a je kompatibilní s metodou střihového připojení.
Jaké nástroje jsou potřeba k montáži této fitinky?
Trubkový nůž a nástroj na odstraňování hrany jsou nezbytné. Pro utažení stříhacího prstence může být potřeba kleště.
Může být tato fitinka použita v podzemních instalacích?
Ano, je vhodná pro skryté nebo zakonzervované instalace, pokud okolní prostředí nepřekročí specifikovaný teplotní rozsah.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Šroubení přímé - potrubí/vnější závit |
|---|---|
| Hmotnost: | 0.04 kg |
| Druh výrobku: | potrubí |
| Rozměr závitu: | 1/2" |
| Průměr trubky: | 20 mm |
| Typ připojení: | vnitřní × vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo mosaz CW617N dle EN 12165 |
| Provozní teplota: | -20 °C |
