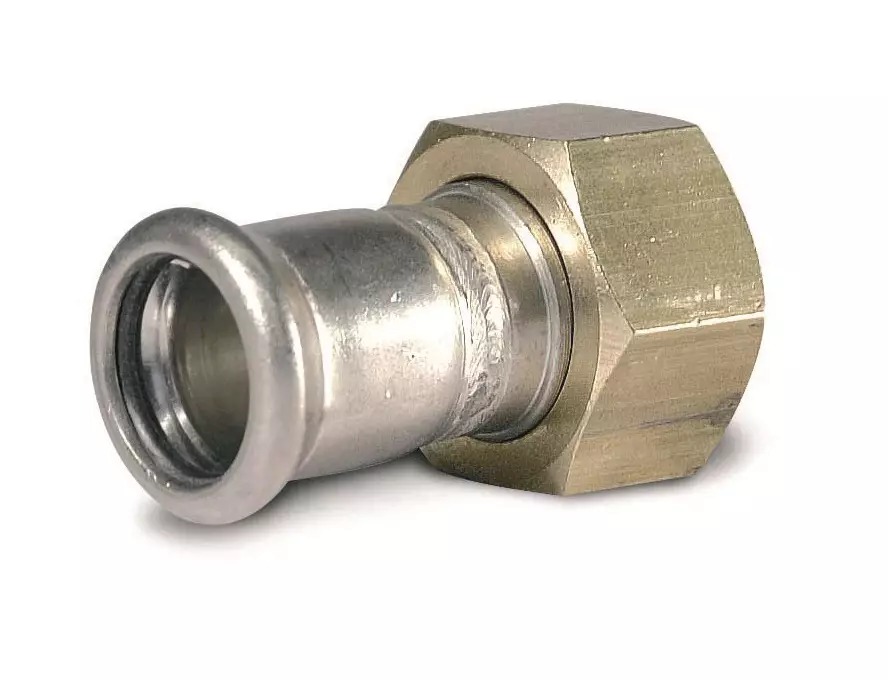

Přípojka - pro rovinnou těsnicí podložku - N - G 5/4"-28mm; mosaz
Kód: IVN60.2814Související produkty
Detailní popis produktu
Přípojky pro rovinnou těsnicí podložku jsou zásadní komponenty v technických a průmyslových instalacích, kde je vyžadováno spolehlivé těsnění za různých tlakových a teplotních podmínek. Tyto přípojky se běžně používají v otopných systémech, zdravotnických zařízeních, hasicích systémech a slunečních tepelných instalacích. Přípojka IVAR IVN60.2814 je speciálně navržena pro aplikace s tlakovým vzduchem, inertními plyny a technickými kapalinami. Přípojka zajistí bezpečné spojení mezi stlačenými trubkami a závitovými komponentami, což z ní činí vhodnou jak pro nové instalace, tak pro modernizace systémů v obchodních a průmyslových budovách.
Při práci s těmito přípojkami musí montéři zajistit, že indikátor stlačení je plně zapnut a že nástroj pro stlačení je správně zarovnán. Přípojka není těsná, dokud není dosaženo plné hloubky stlačení. To zajišťuje, že systém zůstane těsný za provozních podmínek a vyhýbá se potenciálním únikům nebo selháním během provozu.
Technické parametry
| Materiál | Nerezová ocel třídy Wst |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN60.2814 |
| Značka | IVAR |
Montáž a připojení
IVN60.2814 je přípojka pro stlačení s těsnicím matkou a rovinnou těsnicí podložkou. Přípojka je připojena k nerezové trubce o průměru 28 mm pomocí nástroje pro stlačení. Po stlačení je nutné těsnicí matici plně utěsnit, aby bylo zajištěno bezpečné spojení. Během montáže je důležité ověřit, že indikátor stlačení je zapnut až do 54 mm a že těsnicí matka je správně dosednutá. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení, špatné zarovnání nástroje a nedostatečné kontrolování úniků po montáži. Tyto chyby mohou ohrozit integritu spojení a vést k selhání systému.Kompatibilita a příslušenství
Tato přípojka je kompatibilní s nerezovými trubkami správného průměru a typu závitu. Je navržena k použití s rovinnými těsnicími podložkami a EPDM kroužky pro těsnění. Při montáži je nutné zajistit, že těsnicí matka a těsnicí podložka jsou správně vybrány a že nástroj pro stlačení je vhodný pro materiál trubky. Pro standardní montáž nejsou potřeba žádné další příslušenství, ale doporučuje se mít náhradní těsnicí komponenty k dispozici pro údržbu nebo výměnu.Technický pozadí pro projektanty
Přípojka funguje tím, že vytváří mechanické a hydraulické těsnění mezi stlačenou trubkou a závitovou komponentou. Nerezové tělo odolává korozi a opotřebení, což z ní činí vhodnou pro dlouhodobé použití v agresivních prostředích. Těsnicí matka a EPDM kroužek společně zabraňují únikům a zajišťují těsné spojení. Vlastnosti materiálu nerezové oceli Wst. 1.4404 (AISI 316L) přispívají k odolnosti přípojky a její odolnosti proti tepelnému roztažení. Design umožňuje integraci do různých systémů, včetně těch s kolísajícími tlakovými a teplotními podmínkami.Údržba a provoz
Přípojka vyžaduje minimální údržbu během normálního provozu. Je však důležité pravidelně kontrolovat spojení na známky opotřebení, koroze nebo úniků. Pokud jsou zjištěny jakékoliv problémy, měla by být těsnicí matka znovu utěsněna nebo vyměněna. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby byla zajištěna bezproblémová funkce systému.Nejčastější otázky
Může být IVN60.2814 použit v slunečních tepelných systémech?
Ano, přípojka je vhodná pro sluneční tepelné aplikace díky svému teplotnímu rozsahu a těsnícím vlastnostem.
Je přípojka kompatibilní s tlakovými vzduchovými systémy?
Ano, přípojka je navržena pro použití s tlakovým vzduchem a inertními plyny v rámci stanovených tlakových a teplotních limitů.
Může být těsnicí matka znovu použita po montáži?
Není doporučeno znovu použít těsnicí matici po montáži, protože to může ohrozit těsnění a vést k únikům.
Jaká je maximální provozní teplota pro tuto přípojku?
Přípojka může být použita až do maximální provozní teploty +120 °C.
Doplňkové parametry
| Kategorie: | IVAR.IVN60,IVN61,IVN62,IVN64 - připojovací šroubení |
|---|---|
| Hmotnost: | 0.168 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:29 |
