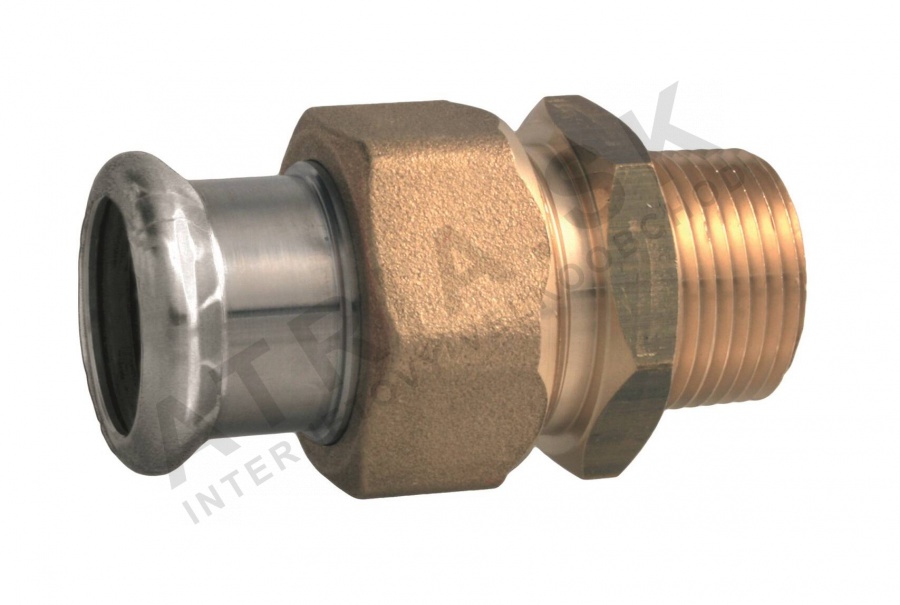

Závitový přípojník - vnější závit, 15 x R 3/4 IVAR.IVC64

Detailní popis produktu

Závitové přípojníky jsou zásadní komponenty v systémech s lisovaným závitem používaných ve vytápění, průmyslových a hasicích instalacích. Tyto přípojníky umožňují bezpečné a netěsné připojení lisovaných trubek k závitovým komponentám, jako jsou ventily, měřidla nebo radiátory. Často se používají v uzavřených otopných systémech, linkách stlačeného vzduchu a průmyslových plynech. Přípojník je vhodný pro instalaci v bytových, obchodních a průmyslových budovách, kde jsou požadovány spolehlivé a odolné připojení za různých tlakových a teplotních podmínek.

Při práci s těmito přípojníky musí montéři zajistit, že lisovaná trubka je správně připravena a že přípojník je správně sedlý pomocí lisovacího nástroje. Přípojník je navržen pro použití s lisovanými trubkami z uhlíkové oceli a EPDM těsnícími kroužky, což zajišťuje kompatibilitu s různými požadavky systému. Rozsah provozních teplot a odolnost proti vysokému tlaku z něj dělají vhodný prvek jak pro vytápění, tak pro chlazení.

Technické parametry

Materiál	uhlíková ocel, zinkovaná
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,124 kg
Kód	IVC64.1534
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C umožňuje použití v systémech studené i teplé vody, zatímco maximální hodnota tlaku 16 bar zajišťuje vhodnost pro vysokotlaké aplikace. Jmenovitá hodnota tlaku (PN 16) je klíčovým faktorem při návrhu systému, protože zaručuje kompatibilitu s ostatními komponenty stejné třídy tlaku. Konstrukce z uhlíkové oceli poskytuje mechanickou pevnost a odolnost, zinkové povlaky zase odolnost proti korozi v nekorozičních prostředích.

Montáž a připojení

Přípojník připojuje 15 mm lisovanou trubku k vnějšímu závitu R 3/4. Pro montáž je třeba použít lisovací nástroj kompatibilní s systémem IVAR IVC62/IVC64. Nástroj musí být správně zarovnán, aby byl přípojník plně sedlý a aby nebyl poškozen těsnící kroužek. Po lisování je třeba spojení vizuálně zkontrolovat na správné sednutí a na absence viditelných mezery. Běžné chyby při montáži zahrnují použití nesprávného lisovacího nástroje, špatné vyrovnání během lisování nebo nedbání o čištění konce trubky před instalací. Tyto chyby mohou vést k únikům nebo ke snížení odolnosti spojení.

Kompatibilita a příslušenství

Přípojník je kompatibilní s IVARovými lisovanými trubkami o průměru 15 mm a s lisovacími nástroji typu M. Není kompatibilní s jinými systémy lisovaných spojů ani s trubkami, které nemají správnou vnitřní geometrii. Pro montáž je třeba použít vhodný lisovací nástroj a vybrat správný lisovací kalibr. Nejsou potřeba žádné další těsnící prostředky nebo povrchové úpravy. Přípojník není vhodný pro systémy s pitnou vodou a nesmí být použit v systémech, kde se dopravuje pítovná voda.

Technický pozadí pro projektanty

Přípojník pracuje na principu lisovaného závitu, kdy je lisovací nástroj stlačí přípojník kolem trubky, čímž vznikne mechanické a těsnící spojení. Konstrukce z uhlíkové oceli poskytuje vysokou mechanickou pevnost a odolnost proti deformaci za tlaku. EPDM těsnící kroužek zajišťuje těsné těsnění a je odolný vůči širokému rozsahu teplot a médií. Systém je navržen pro integraci do uzavřených systémů s lisovanými trubkami a závitovými komponentami. Doba životnosti a účinnost závisí na správné montáži, kvalitě lisovacího nástroje a kompatibilitě materiálů trubky a přípojníku.

Služba a provoz

Přípojník po správné montáži nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly na případné známky mechanického poškození, koroze nebo úniků. Pokud je detekován únik, je třeba přípojník odstranit a nahradit. Zinkové povlaky poskytují omezenou ochranu proti korozi a nejsou vhodné pro vysokokorozivní prostředí. Přípojník není navržen pro demontáž a musí být nahrazen, pokud je spojení poškozeno.

Nejčastější otázky

Může být tento přípojník použit s měděnými trubkami?
Ne, přípojník je navržen pro použití s lisovanými trubkami z uhlíkové oceli a není kompatibilní s mědí nebo jinými materiály trubek.

Je tento přípojník vhodný pro použití v systémech s pitnou vodou?
Ne, přípojník není schválen pro použití v systémech s pítovnou vodou a nesmí být použit v takových aplikacích.

Může být přípojník použit s jinými systémy lisovaných spojů?
Ne, přípojník je specificky navržen pro systém IVAR IVC62/IVC64 a není kompatibilní s jinými systémy lisovaných spojů.

Jaká je maximální provozní teplota pro tento přípojník?
Přípojník je vhodný pro použití až do maximální provozní teploty +120 °C, jak je uvedeno v technických parametrech.
