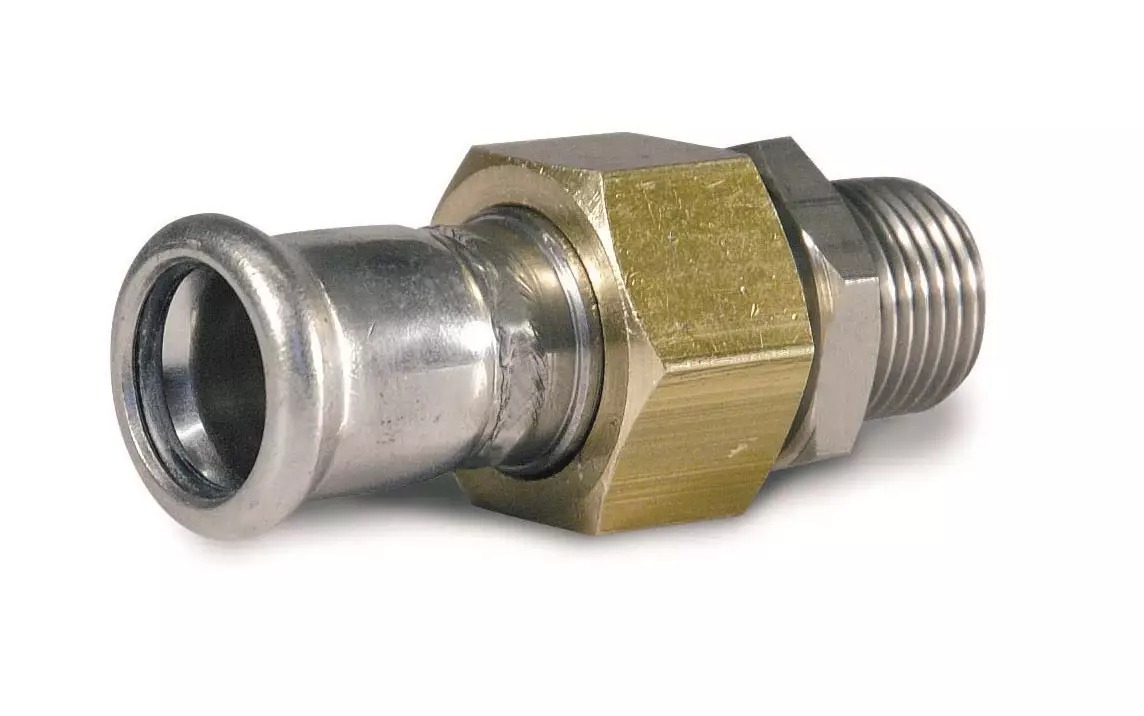

Přechodový prvek - zevně závitový - N - 22mm-R1 palce
Kód: IVN64.2210Související produkty
Detailní popis produktu
Přechodové prvky jsou základními komponentami moderních stavebních technologií, umožňují spolehlivé přechody mezi různými systémy potrubních spojení. V topných a potrubních systémech tyto prvky usnadňují integraci stlačených potrubí s tradičními závitovými spojeními. Přechodový prvek IVAR IVN64.2210 je speciálně navržen pro použití v sanitárních instalacích, hasicích systémech, topných systémech, systémech stlačeného vzduchu, solárních systémech, aplikacích inertních plynů a průmyslových prostředích, kde je potřeba spolehlivé a odolné spojení mezi stlačeným potrubím o průměru 22 mm a závitem R1 palce.
Tyto prvky se často používají v obytných a komerčních budovách, průmyslových závodech a infrastrukturních projektech, kde jsou využívány smíšené systémy spojení. Instalatéři pracující na moderních topných systémech, vodovodních sítích a průmyslových potrubích narazí na tyto prvky při připojování stlačených nerezových potrubí k závitovým komponentám, jako jsou kohoutky, měřiče nebo zařízení. Třída tlaku PN 16 zajišťuje vhodnost pro střední tlakové aplikace, zatímco konstrukce z nerezové oceli poskytuje odolnost proti korozi pro dlouhodobou spolehlivost.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek z EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN64.2210 |
| Značka | IVAR |
Montáž a připojení
Montáž vyžaduje připojení stlačeného nerezového potrubí o průměru 22 mm k zevně závitu R1 palce. Prvek má na jedné straně stlačené spojení a na druhé straně závit R1 palce. Před montáží zkontrolujte, zda je potrubí správně rozměřené a zda je stlačovací nástroj nastaven na správnou hloubku. Po stlačení vytváří těsnicí kroužek těsnění mezi potrubím a prvkem. Klíčovým krokem je ověření, že hloubka stlačení dosáhne značky 54 mm, aby bylo zajištěno těsné spojení. Běžné chyby při montáži zahrnují nesprávnou hloubku stlačení, použití poškozených těsnicích kroužků nebo nedostatečné vyčištění konců potrubí před stlačením.
Kompatibilita a příslušenství
Tento prvek je kompatibilní se standardními systémy stlačených nerezových potrubí o průměru 22 mm a závitovými komponentami R1 palce. Pro kompletní instalace mohou být potřeba další komponenty, jako jsou stlačovací nástroje, těsnicí kroužky a závitové kohoutky. Ujistěte se, že všechny komponenty pocházejí ze stejného systému, aby byla zachována kompatibilita a integrita systému.
Technický pozadí pro projektanty
Prvek funguje tím, že vytváří mechanické a hydraulické těsnění mezi stlačeným potrubím a závitovým připojením. Těsnicí kroužek z EPDM zajišťuje těsnost proti úniku. Při integraci do systému určují materiálové vlastnosti a hodnoty tlaku a teploty životnost a účinnost prvku. Správné navržení systému musí zahrnovat i tepelné roztažnosti a smrštění, aby se zabránilo napětí na spojení.
Služba a provoz
Doporučuje se pravidelné vizuální kontroly, aby byly zjištěny známky opotřebení, koroze nebo úniku. Pokud se prvek používá v agresivních médiích, mohou být potřeba častější kontroly. V technických datech nejsou uvedena konkrétní období pro servis, ale jakékoliv zjištěné problémy by měly být okamžitě vyřešeny, aby se zabránilo selhání systému.
Nejčastější otázky
Může být tento prvek použit ve solárních topných systémech?
Ano, prvek je vhodný pro solární topné aplikace díky svému rozsahu teplot a konstrukci z nerezové oceli.
Je těsnicí kroužek z EPDM kompatibilní se všemi tekutinami?
Těsnicí kroužek z EPDM je vhodný pro vodní a inertní média, ale nemusí být vhodný pro agresivní chemikálie nebo rozpouštědla.
Může být tento prvek použit ve stlačených systémech vzduchu?
Ano, prvek je vhodný pro systémy stlačeného vzduchu v rámci stanovených limitů tlaku a teploty.
Jaká je maximální provozní teplota tohoto prvku?
Maximální provozní teplota je +120 °C, s běžným rozsahem až do +85 °C.
Doplňkové parametry
| Kategorie: | IVAR.IVN60,IVN61,IVN62,IVN64 - připojovací šroubení |
|---|---|
| Hmotnost: | 0.096 kg |
| Rozměr závitu: | 1" |
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:34 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
