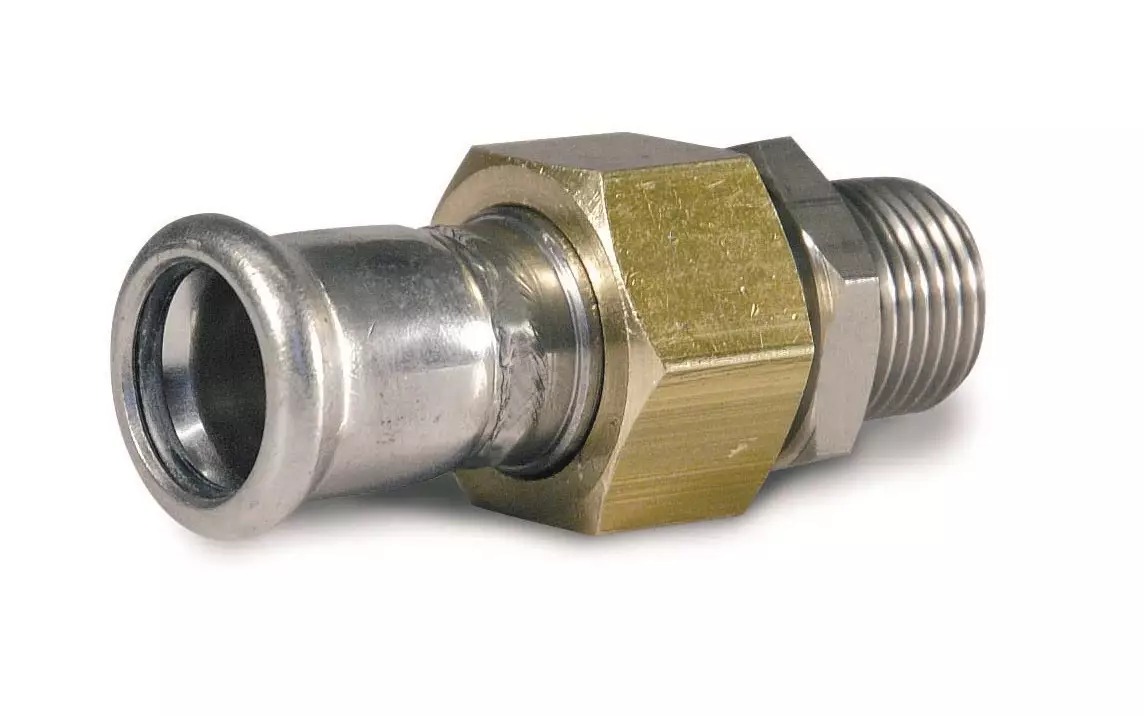

Spojovací součást - vnější závit - N - 22mm-R3/4
Kód: IVN64.2234Související produkty
Detailní popis produktu
Tato spojovací součást se běžně používá ve výstavbě obytných i komerčních budov pro spojování potrubí v otopných soustavách, sanitárních instalacích a průmyslových aplikacích. Zajišťuje spolehlivé spojení mezi stlačeným potrubím a vnějším závitem v potrubních sítích, otopných okruzích a hasicích systémech. Součást je vhodná jak pro nové instalace, tak pro opravy systémů, kde je požadována odolná a trvanlivá konstrukce.
Při montáži se součást připojí k 22mm stlačenému potrubí a R3/4 závit. To umožňuje integraci s ventily, měřiči a dalšími závitovými komponentami. Součást je zvláště užitečná v aplikacích, kde je místo omezené a potřeba kompaktního řešení. Je zásadní zajistit, že konec potrubí je správně připraven a součást je stlačena až na značku 54mm, aby bylo spojení těsné.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM kroužek |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN64.2234 |
| Značka | IVAR |
Montáž a připojení
Montáž vyžaduje 22mm stlačené potrubí a R3/4 vnější závit. Součást musí být nasunuta na konec potrubí a stlačena až do okamžiku, kdy indikátor dosáhne značky 54mm. EPDM kroužek zajistí těsné spojení. Běžné chyby zahrnují nedostatečné stlačení, nesprávnou přípravu potrubí a použití nekompatibilních nástrojů. Vždy ověřte, že potrubí je čisté, rovné a bez ostrých hran, před stlačením součásti. Po montáži zkontrolujte spojení na úniky a ujistěte se, že indikátor stlačení je správně umístěn.Kompatibilita a příslušenství
Tato součást je kompatibilní se standardními 22mm stlačenými nerezovými potrubími a R3/4 závitovými komponentami. Doporučuje se použít EPDM těsnění stejné specifikace pro optimální výkon. Další potřebné komponenty zahrnují řezače potrubí, nástroje na odstraňování ostrých hran a stlačovací nástroj. Související produkty zahrnují další stlačovací součásti značky IVAR a nerezová potrubí vhodná pro podobné aplikace.Technický pozadí pro projektanty
Součást funguje tak, že při použití stlačovacího nástroje se EPDM kroužek stlačí mezi stěnou potrubí a vnitřním prostorem. Nerezové tělo odolává korozi a udržuje svou konstrukční pevnost v agresivních prostředích. Výběr materiálu zajišťuje dlouhodobou odolnost systémům vystaveným různým teplotám a tlakům. Správné návrhování systému by mělo zahrnovat termoexpansi a kontrakci potrubní sítě, aby se minimalizovalo namáhání na spojení. Součást se integruje bez problémů s dalšími stlačovacími komponentami pro udržení jednotného návrhu systému.Služba a provoz
Pravidelná kontrola je doporučena, aby bylo spojení stále bezpečné a těsné. Zkontrolujte indikátor stlačení na případné pohyby nebo šikmost. Pokud je zjištěn únik, součást musí být odstraněna a nahrazena, protože opakované stlačení není doporučeno. Pro tuto komponentu nejsou stanoveny plánované intervaly údržby, ale vizuální kontroly během pravidelné údržby jsou doporučeny.Nejčastější otázky
Může být tato součást použita ve solárních otopných systémech?
Ano, součást je vhodná pro solární otopné aplikace díky odolnosti teplot až do +120°C a kompatibilitě s nerezovým potrubím.
Je EPDM kroužek kompatibilní s agresivními kapalinami?
EPDM kroužek je vhodný pro většinu vodních médií, ale nemusí být vhodný pro velmi agresivní chemikálie, které nejsou uvedeny v technickém listu.
Může být součást znovu použita po demontáži?
Ne, jakmile je součást stlačena a odstraněna, nemůže být znovu použita. Je třeba nainstalovat novou součást, aby bylo spojení bezpečné.
Jaké nástroje jsou potřeba pro montáž?
Je třeba použít vhodný stlačovací nástroj, který zajistí plné stlačení až na značku 54mm. Ujistěte se, že nástroj je kalibrován pro 22mm stlačovací součásti, aby nedošlo ke poškození komponenty.
Doplňkové parametry
| Kategorie: | IVAR.IVN60,IVN61,IVN62,IVN64 - připojovací šroubení |
|---|---|
| Hmotnost: | 0.096 kg |
| Rozměr závitu: | 3/4" |
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:33 |
