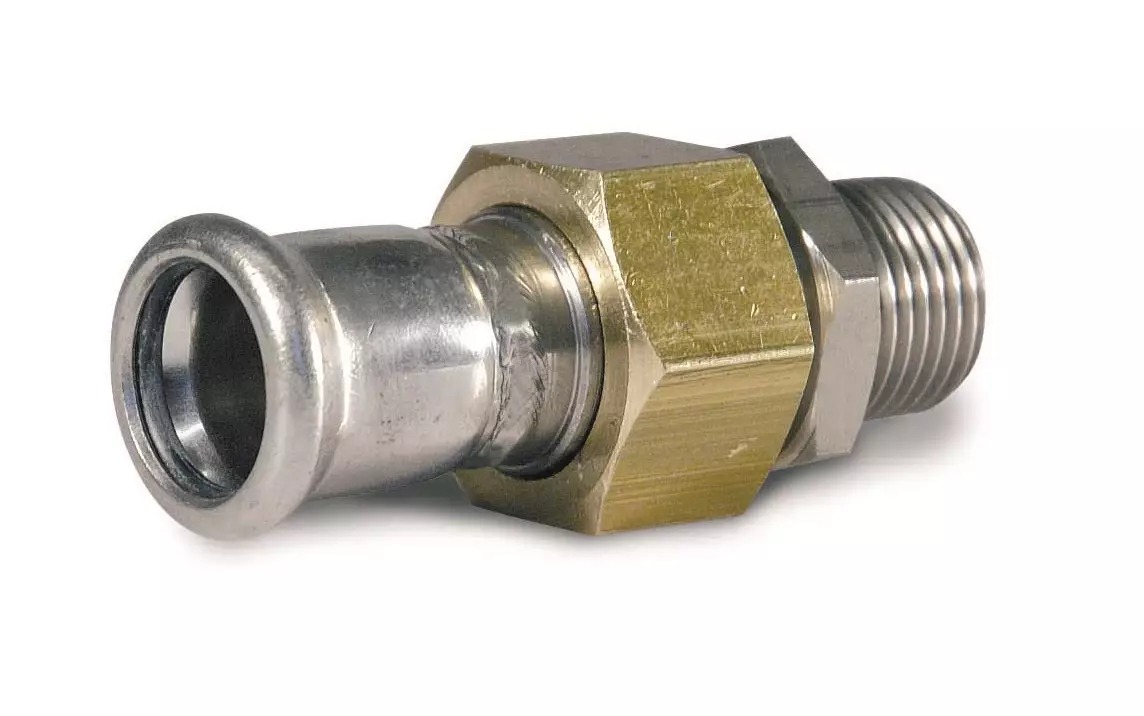

Spojovací součást - vnější závit - N - 42mm-R6/4"

Detailní popis produktu

Ocelové stlačovací spojky jsou základními komponentami moderních otopných a potrubních instalací, kde jsou vyžadovány spolehlivé a odolné spojení. Tyto spojky se běžně používají v obytných i komerčních budovách pro připojení potrubí k ventilm, radiátorům a dalším systémovým komponentám. Instalatéři pracující na otopných systémech, sanitárních instalacích a průmyslovém potrubí často potřebují bezproblémové a netěsné spojení mezi stlačovacím potrubím a komponentou s vnějším závitem.

Model IVAR IVN64.4216 je speciálně navržen pro takové aplikace. Zaručuje hermetické a trvanlivé spojení mezi stlačovacím potrubím a závitovou komponentou. Tato spojka je zvláště užitečná v systémech, kde dochází ke kolísání teplot a tlaku, jako je podlahové vytápění, solární tepelné systémy a průmyslové procesní linky. Spojka je vhodná i pro hasicí systémy a systémy stlačeného vzduchu, kde integrity systému závisí na spolehlivosti spojení.

Technické parametry

Provozní rozsah teplot od -20 °C do +85 °C umožňuje fungování spojky v širokém spektru prostředí, včetně chladicích skladů a systémů s teplou vodou. Maximální teplota +120 °C určuje horní mez pro krátkodobé vystavení. Jmenovitý tlak PN16 znamená, že spojka dokáže zvládnout jmenovité tlaky až do 16 bar, což ji činí vhodnou pro většinu systémů s nízkým až středním tlakem. Tyto parametry jsou klíčové pro správné vybrání spojky pro danou aplikaci a zajištění spolehlivosti celého systému.

Montáž a připojení

Pro montáž IVAR IVN64.4216 musí být stlačovací potrubí připraveno s přesným průměrem 42 mm a čistou, hladkou povrchem. Spojka se pak nasune na konec potrubí, přičemž je důležité zajistit správné usazení stlačovacího prstence. Pro formování hermetického a netěsného spojení se použije stlačovací nástroj. Vnější závit R6/4" musí být před zasunutím spojky do odpovídající komponenty očistěn a zkontrolován na poškození.

• Zajistěte, že konec potrubí je příčně řezaný a bez ostruh nebo nečistot.
• Ověřte, že stlačovací nástroj je nastaven na správnou velikost a tlak pro potrubí o průměru 42 mm.
• Před stlačením zkontrolujte, zda je těsnicí kroužek správně usazen a nepoškozený.
• Po montáži zkontrolujte spojku na případné známky nesprávného stlačení nebo špatného zarovnání.
• Vyhněte se přetížení vnějšího závitu, aby nedošlo k poškození spojky nebo připojené komponenty.

Kompatibilita a příslušenství

Model IVAR IVN64.4216 je kompatibilní se standardními stlačovacími potrubími o průměru 42 mm a komponentami s vnějším závitem R6/4". Běžně se používá spolu s dalšími ocelovými spojkami a ventily ve stejném systému. Při montáži je důležité zajistit, že všechny komponenty pocházejí od téže výrobky a jsou navrženy pro stejný systém, aby byla zajištěna kompatibilita a výkon. Podle konkrétní aplikace a návrhu systému mohou být potřeba další komponenty, jako jsou ventily, přechody nebo kompenzátory.

Technický pozadí pro projektanty

Tato spojka vytváří mechanické i hydraulické těsnění mezi stlačovacím potrubím a tělem spojky pomocí vysokopevné ocelové stlačovací kroužku a EPDM těsnicího kroužku. EPDM těsnicí kroužek zajišťuje flexibilní a odolné těsnění, které může akceptovat malé pohyby potrubí a tepelné roztažnost. Správný návrh systému by měl tyto vlastnosti zohlednit, aby maximalizoval životnost a efektivitu spojky.

Servis a provoz

Pravidelná kontrola spojky během běžné údržby systému je doporučena, aby byly detekovány jakékoliv známky opotřebení, netěsnosti nebo poškození. Zkontrolujte stlačovací spojení na případné viditelné deformace nebo špatné zarovnání. Pokud se podezřívá, že byla spojka nesprávně stlačena, musí být odstraněna a znovu nainstalována podle správného postupu. Nejsou stanoveny konkrétní intervaly pro servis, ale jakékoliv problémy je třeba okamžitě řešit, aby nedošlo k poruše systému.

Nejčastější otázky

Může být IVAR IVN64.4216 připojen k měděnému potrubí?
Ne, tato spojka je specificky navržena pro ocelová stlačovací potrubí a není kompatibilní s měděným potrubím.

Je možné vyměnit těsnicí kroužek po montáži?
Ne, těsnicí kroužek je součástí spojky a nelze jej vyměnit po stlačení spojky na potrubí.

Může být spojka použita v prostředí s vysokou vibrací?
Ano, ocelová konstrukce a pevné stlačovací spojení zajišťují vhodnost pro prostředí se střední úrovní vibrací.

Co dělat, pokud se spojka nesprávně stlačí?
Pokud se spojka nesprávně stlačí, musí být odstraněna a konec potrubí zkontrolován na poškození nebo nečistoty. Spojka musí být vyměněna, pokud byla poškozena během pokusu o stlačení.
