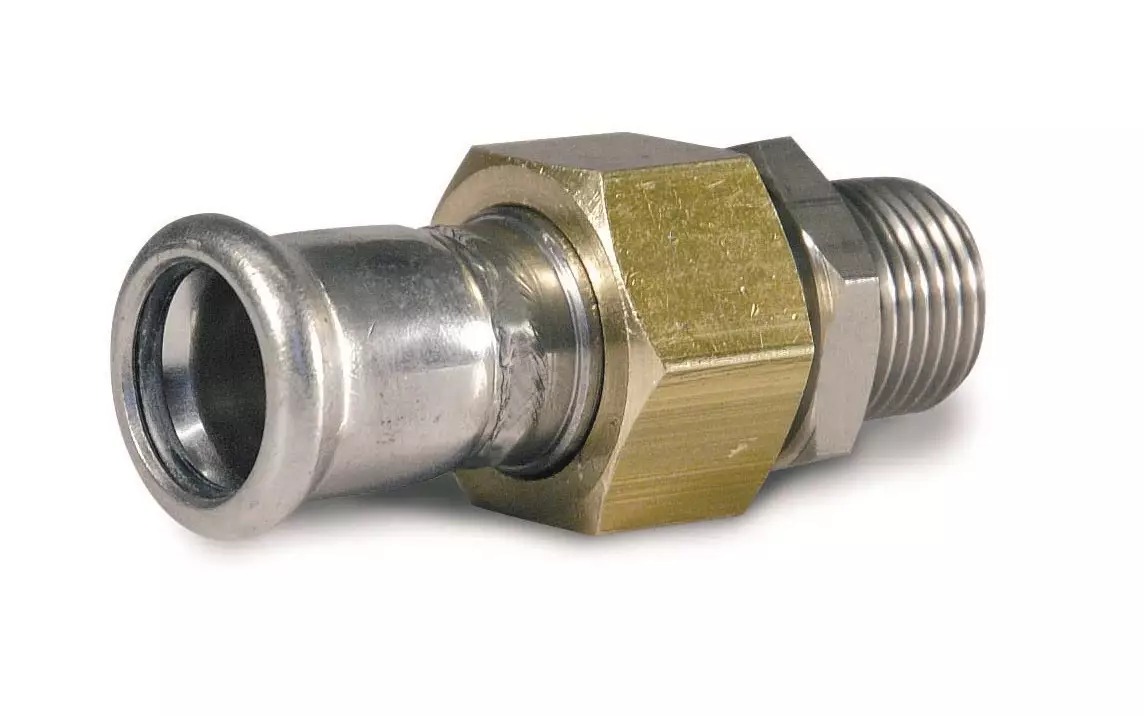

Spojovací součást - vnější závit - N - 54mm-R2"

Detailní popis produktu

Spojovací součásti s vnějším závitem jsou základními komponentami v systémech s tlakovým spojením používaných v obchodních a průmyslových budovách. Tyto součásti se běžně vyskytují v topných systémech, hasicích hadicích, fotovoltaických instalacích a technických plynných systémech. Poskytují bezpečné a netěsné spojení v prostředích, kde jsou významné změny teploty a tlaku. Součást je vhodná pro použití s nerezovými potrubními systémy a je navržena pro integraci do systémů vyžadujících vysokou odolnost a odolnost proti korozi.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM prsten
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN64.5420
Značka	IVAR

Prováděcí rozsah teplot od -20°C do +120°C zajišťuje, že tato součást je vhodná pro aplikace jak v chladném, tak i horkém prostředí. Jmenovitý tlak PN16 zajistí kompatibilitu s systémy pracujícími za středního tlaku. Tyto parametry jsou klíčové pro výběr správné součásti pro určenou aplikaci a zajištění dlouhodobého provozu.

Montáž a spojení

Součást se montuje pomocí tlakového spojení na jedné straně a vnějšího závitu na druhé. Tlakové spojení vyžaduje speciální nástroj pro stlačení součásti kolem potrubí, což zajišťuje těsné spojení. Vnější závit musí být přizpůsoben kompatibilnímu vnitřnímu závit. Během montáže je důležité ověřit, že prsten je správně umístěn a že tlakové spojení je plně zapojeno do značky 54 mm. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení a nesprávné zarovnání závitů, což může vést k únikům nebo selhání systému.

Kompatibilita a příslušenství

Tato součást je kompatibilní s nerezovými potrubními systémy s tlakovým spojením. Používá se obvykle spolu s tlakovými nástroji a těsnícími prsteny. Další komponenty, jako jsou těsnící prsteny a tlakové nástroje, mohou být požadovány pro montáž. Související produkty zahrnují další spojovací součásti s tlakovým spojením a nerezové potrubní komponenty z řady IVAR IVN60, IVN61, IVN62 a IVN64.

Technický pozadí pro projektanty

Součást funguje tím, že vytváří mechanické a hydraulické těsnění mezi tlakovým a závitovým spojením. Nerezová ocelová konstrukce poskytuje odolnost proti korozi a mechanickému namáhání, zatímco EPDM prsten zajišťuje flexibilní a odolné těsnění. Vlastnosti materiálu 1.4404 nerezové oceli z ní činí vhodnou pro agresivní prostředí a aplikace s vysokou teplotou. Integrace do systému závisí na správném rozměrovém a orientačním uspořádání tlakového a závitového spojení. Trvanlivost a účinnost jsou ovlivněny kvalitou montáže a provozními podmínkami systému.

Služba a provoz

Během provozu je důležité kontrolovat příznaky úniku nebo opotřebení, zejména kolem tlakového spojení a závitového rozhraní. Prsten by měl být kontrolován na poškození nebo degradaci. Pokud jsou detekovány jakékoli problémy, součást by měla být nahrazena. V technických datech nejsou uvedeny konkrétní intervaly pro údržbu, ale doporučuje se pravidelné vizuální kontroly pro zajištění pokračujícího provozu.

Nejčastější otázky

Může být tato součást použita v solárních topných systémech?
Ano, součást je vhodná pro solární topné systémy díky svému rozsahu teplot a vlastnostem materiálu.

Je EPDM prsten kompatibilní s agresivními médiemi?
EPDM prsten je vhodný pro širokou škálu médií, včetně těch s mírnými chemickými vlastnostmi.

Může být součást použita s měděným potrubím?
Ne, součást je specificky navržena pro nerezové potrubní systémy s tlakovým spojením a není kompatibilní s mědí.

Jaká je maximální prováděcí teplota pro tuto součást?
Maximální prováděcí teplota je +120°C, jak je uvedeno v technických datech.
