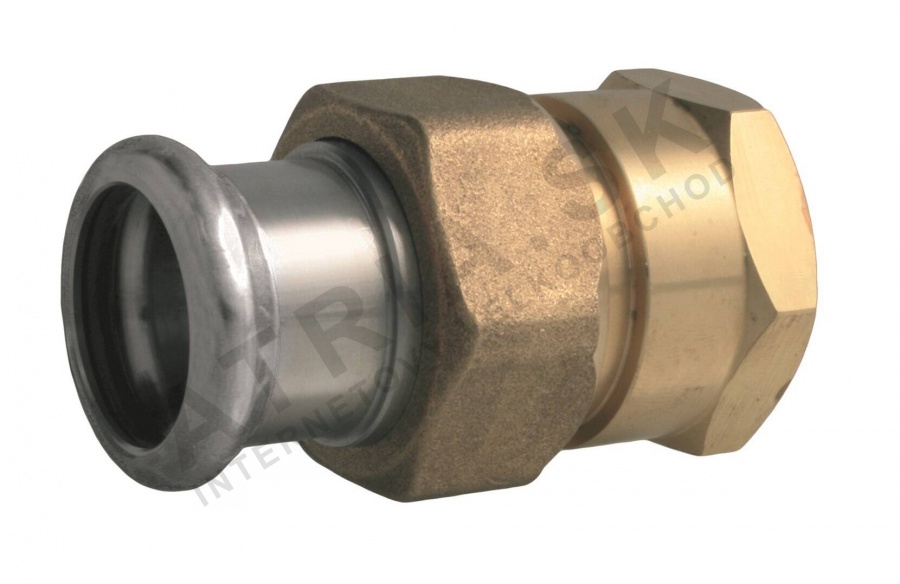

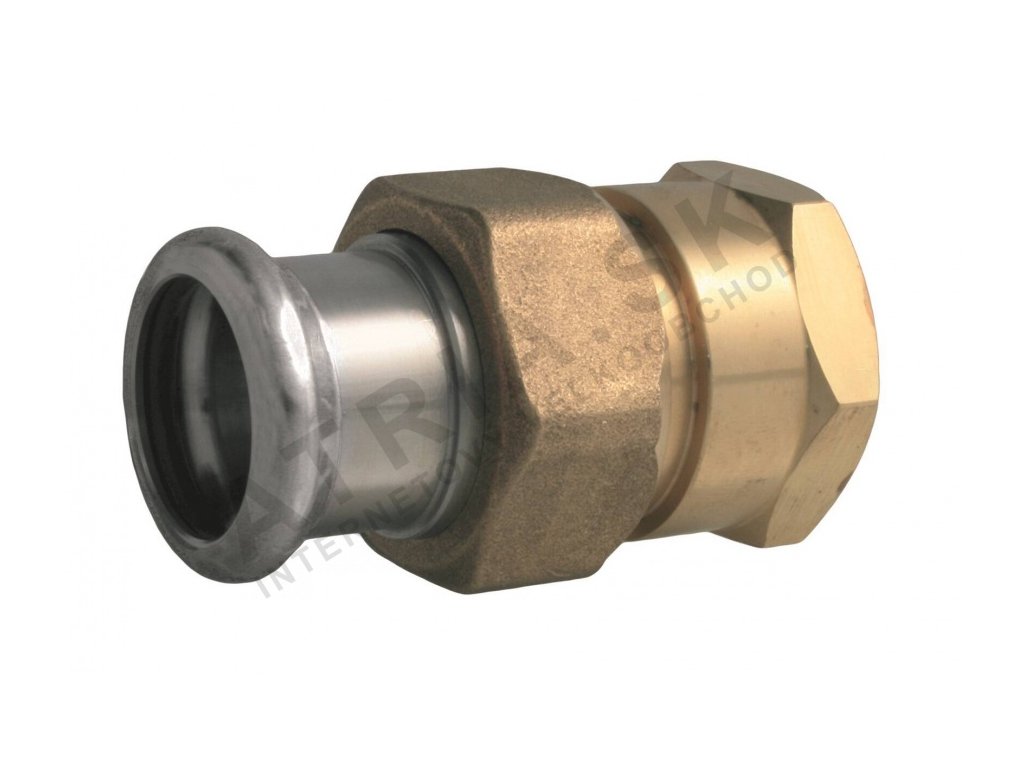

Závitový přípojník, 22 x Rp 3/4 IVAR.IVC62

Detailní popis produktu

Tento závitový přípojník je navržen pro použití v systémech s přitisknutím, běžně používaných v topení, hasicích systémech, stlačeném vzduchu a průmyslových aplikacích. Umožňuje beznetěsnostní spojení mezi potrubím o průměru 22 mm s přitisknutím a komponenty se závitem Rp 3/4. Přípojník je vhodný pro uzavřené systémy pracující pod tlakem, což ho činí ideálním pro topná kruhová, chlazení a hasicí vodovodní linky. Provozní podmínky zahrnují široký rozsah teplot a prostředí s vysokým tlakem, což zajišťuje adaptabilitu na různé mechanické a průmyslové systémy.

Montéři pracující v bytových, komerčních a průmyslových prostorách budou tento přípojník využívat v systémech s přitisknutím, kde není preferováno svařování nebo závitování. Přípojník umožňuje integraci potrubí s přitisknutím s komponenty se závitem, jako jsou ventily, měřicí přístroje nebo řídicí zařízení. Je zvláště vhodný pro prostředí, kde je vyžadována mechanická odolnost a odolnost proti vysokému tlaku, jako je v topných systémech nebo průmyslových procesních potrubích.

Technické parametry

Materiál	uhlíková ocel s zinkovým povlakem
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,196 kg
Kód	IVC62.2234
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že přípojník dokáže zvládnout až 16 bar při standardních provozních teplotách. Toto je důležité při výběru správného komponentu pro systémy s vysokým tlakem. Rozsah provozních teplot od -20°C do +120°C zajišťuje kompatibilitu s širokou škálou kapalin a prostředí. Materiál – uhlíková ocel s zinkovým povlakem – poskytuje odolnost a odolnost proti korozi, zatímco EPDM kroužek zajistí těsné těsnění. Tyto parametry pomáhají při správném rozměrování a výběru podle požadavků systému.

Montáž a připojení

Pro montáž přípojníku musí být potrubí o průměru 22 mm vloženo do těla přípojníku a zabezpečeno kompatibilním stlačovacím nástrojem typu M. Vnitřní závit Rp 3/4 se připojí k vnějšímu závitu na komponentě systému. Před stlačením zkontrolujte, zda je potrubí čisté a bez ostrých hran. Po stlačení ověřte správnost spojení pomocí měrky pro stlačení. Běžné chyby při montáži zahrnují použití nesprávného stlačovacího nástroje, nekontrolu těsnící plochy nebo přílišné síly při zatírání. Vždy sledujte specifikace výrobce ohledně hloubky stlačení, aby nedošlo k poškození nebo poškození kroužku.

Kompatibilita a příslušenství

Tento přípojník je kompatibilní s systémy s přitisknutím používajícími potrubí o průměru 22 mm a komponenty se závitem Rp 3/4. Pro montáž je vyžadován stlačovací nástroj typu M. Další komponenty, jako jsou stlačovací náramky, těsnící kroužky a stlačovací kalíbry, je třeba získat zvlášť, aby bylo zajištěno správné připojení. Díky svému návrhu není kompatibilní s systémy vyžadující omezení povrchového povlaku nebo nepřitisknuté metody připojení. Ujistěte se, že všechny komponenty systému pocházejí ze stejného systému s přitisknutím, aby byla zajištěna integrita a výkon.

Technický pozadí pro projektanty

Přípojník funguje tak, že přitiskne potrubí s přitisknutím do kovového těla pomocí stlačovacího nástroje, který stlačí potrubí a vytvoří mechanické spojení. EPDM kroužek poskytuje pružné a odolné těsnění proti úniku kapalin. Konstrukce z uhlíkové oceli s zinkovým povlakem poskytuje dobrou odolnost proti korozi a mechanickou pevnost. Při integraci přípojníku do systému zvažte jmenovitý tlak, rozsah teplot a kompatibilitu s ostatními komponentami systému. Absence omezení povrchového povlaku znamená, že může být použit v systémech, kde je zájem o chemickou odolnost. Dlouhodobý výkon závisí na správné montáži a dodržování limitů tlaku a teploty.

Služba a provoz

Pod normálními provozními podmínkami není pro tento přípojník vyžadována žádná konkrétní údržba. Doporučuje se však pravidelné vizuální kontroly, aby byly detekovány známky opotřebení, koroze nebo úniku. Pokud systém pracuje s agresivními médiemi nebo vysokou vibrací, mohou být potřeba další kontroly. Přípojník není navržen pro aplikace s pitnou vodou, proto by neměl být použit v systémech, kde je přítomna pitná voda. Vždy se obracejte na výrobce pro doporučení ohledně služby a výměny.

Nejčastější otázky

Může být tento přípojník použit s systémy s přitisknutím jiných výrobců?
Je navržen pro použití s systémy IVAR s přitisknutím a může být nekompatibilní s jinými značkami kvůli rozdílům ve stlačovacích nástrojích a rozměrech těsnění.

Je přípojník vhodný pro použití s plyny?
Ano, je vhodný pro inertní plyny a suchý stlačený vzduch v rámci specifikovaných tlaků a teplot.

Jaký stlačovací nástroj je vyžadován pro montáž?
Pro správnou montáž je vyžadován stlačovací nástroj typu M. Použití nekompatibilního nástroje může ohrozit integritu spojení.

Může být přípojník použit v otevřených systémech?
Je primárně určen pro uzavřené tlakové systémy. Použití v otevřených systémech může vyžadovat další kontroly, aby byla zajištěna integrita systému a zabráněno únikům.
