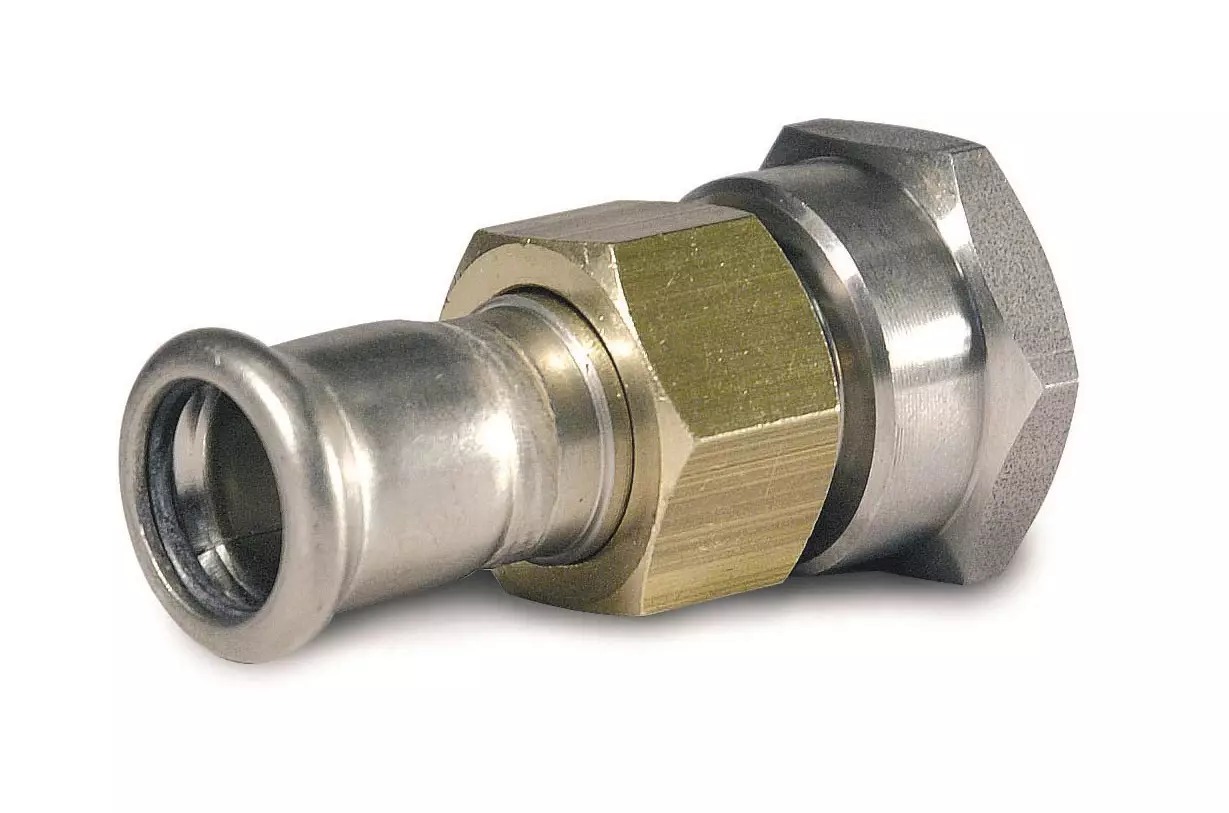

Spojovací součást - vnitřně závitová - N - 42mm-Rp6/4"

Detailní popis produktu

Spojovací součásti s vnitřním závitem jsou základní komponenty při instalaci otopných, sanitárních a průmyslových systémů. Často se používají ve stavebních a komerčních budovách, například v systémech teplé vody, otopných okruhů a hasicích hadic. Tyto součásti zajistí beznetěsné a bezpečné spojení mezi stlačenými a závitovými komponentami, čímž umožní spolehlivý provoz v různých prostředích.

Instalatéři a technici pracující v těchto oblastech musí zajistit, že vybrané součásti odpovídají požadavkům systému vzhledem k tlaku, teplotě a materiálové kompatibilitě. Součást IVAR IVN62.4216 je speciálně navržena pro aplikace, kde je vyžadována vysoká odolnost a odolnost proti korozi, jako jsou solární systémy, systémy inertních plynů a stlačené vzduchové systémy.

Technické parametry

Materiál	Nerezová ocel typu Wst. Nr. 1.4404 (AISI 316L), EPDM těsnicí kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN62.4216
Značka	IVAR

Rozsah provozních teplot od -20°C do +120°C a nominální tlaková klasifikace PN16 jsou klíčové pro určení vhodnosti této součásti pro konkrétní aplikace. Tyto parametry zajišťují, že součást dokáže zvládat jak studené, tak horké média bez poškození své integrity. Konstrukce z nerezové oceli a těsnicí kroužek z EPDM zvyšují výkon součásti v agresivních prostředích.

Montáž a spojení

K montáži IVAR IVN62.4216 je nutné vložit stlačený konec do odpovídající trubky a stlačit vhodným stlačovacím nástrojem. Vnitřní závit pak spojí s odpovídající komponentou. Je důležité ověřit, že stlačovací nástroj je správně zarovnán a že indikační značka dosáhne specifikované délky 54 mm. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení nebo špatné zarovnání, což může vést ke netěsnostem nebo snížení životnosti. Před finálním utažením vždy zkontrolujte těsnost a ujistěte se, že těsnicí kroužek není poškozený.

Kompatibilita a příslušenství

Tato součást je kompatibilní s nerezovými trubkami a stlačenými systémy navrženými pro aplikace s PN16. Je určena k použití s těsnicími kroužky z EPDM a vyžaduje stlačovací nástroj vhodný pro dané rozměry. K běžné montáži nejsou potřeba žádná další příslušenství, ale doporučuje se mít náhradní těsnicí kroužky k dispozici pro údržbu nebo výměnu.

Technický pozadí pro projektanty

Součást IVAR IVN62.4216 vytváří mechanické i hydraulické těsnění mezi stlačenou trubkou a vnitřním závitovým komponentem. Použití oceli 1.4404 (AISI 316L) zajišťuje vysokou odolnost proti korozi a mechanickou pevnost, čímž je vhodná jak pro agresivní, tak pro neagresivní média. Těsnicí kroužek z EPDM poskytuje flexibilní a odolné těsnění, které udržuje integritu v celém rozsahu provozních teplot. Návrh součásti umožňuje snadnou integraci do stávajících systémů, přičemž zároveň zajišťuje efektivitu a trvanlivost systému.

Údržba a provoz

Pravidelná kontrola součásti na známky opotřebení, koroze nebo netěsnosti je doporučena. Těsnicí kroužek je třeba zkontrolovat na poškození nebo deformaci a ověřit indikátor hloubky stlačení, aby byla součást správně zabezpečená. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému.

Nejčastější otázky

Může být IVAR IVN62.4216 použit v solárních otopných systémech?
Ano, součást je vhodná pro solární otopné systémy díky svému rozsahu teplot a odolnosti proti korozi.

Je EPDM těsnicí kroužek kompatibilní s agresivními médii?
EPDM těsnicí kroužek je vhodný pro použití s neagresivními a mírně agresivními médii v rámci specifikovaného rozsahu teplot.

Jaký stlačovací nástroj je potřeba k montáži?
Vyžaduje se stlačovací nástroj kompatibilní s indikátorem hloubky stlačení 54 mm, aby bylo zajištěno bezpečné spojení.

Může být tato součást použita v hasicích hadicích?
Ano, součást je vhodná pro použití v hasicích hadicích, protože splňuje požadované specifikace tlaku a teploty.
