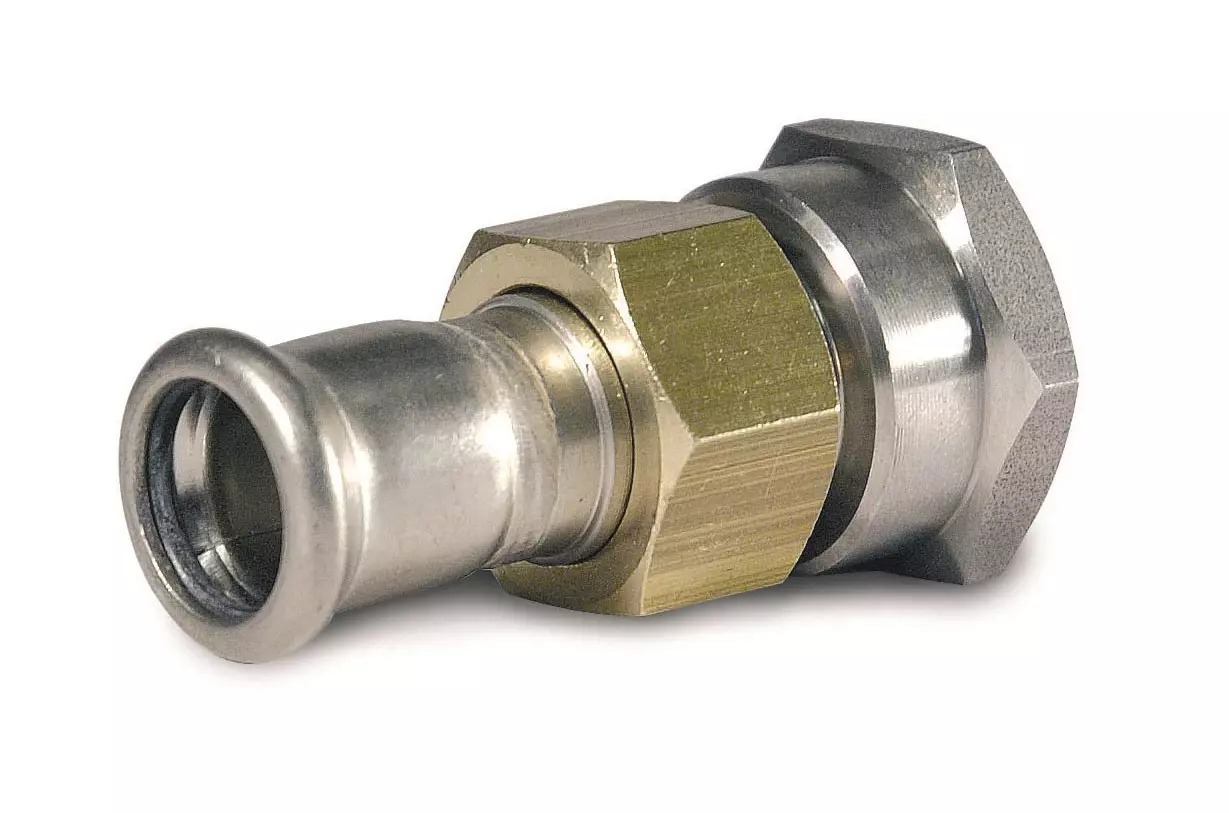

Spojovací součást - vnitřně závitová - N - 54mm-Rp2"

Detailní popis produktu

Vnitřně závitové spojovací součásti jsou základními komponentami v systémech stlačovacích a závitových používaných v obytných, komerčních a průmyslových budovách. Umožňují bezpečná a netěsná spojení mezi potrubím a součástmi v otopných, sanitárních, hasicích a průmyslových systémech. Tyto součásti se běžně používají v centrálních otopných okruzích, systémech teplé vody a vodovodních linkách, kde je vyžadováno spolehlivé těsnění za různých tepelných a mechanických podmínek.

Při montáži se tyto součásti stlačí na konec trubky pomocí certifikovaného stlačovacího nástroje a poté se připojí k závitovému komponentu. Těsnění zajišťuje EPDM těsnicí kroužek a kovové dotyk mezi stlačeným kroužkem a tělem součásti. Při výběru vhodné součásti pro aplikaci je nutné vzít v úvahu rozsah provozní teploty a jmenovitý tlak.

Technické parametry

Rozsah provozní teploty umožňuje použití v systémech studené a teplé vody, zatímco maximální teplota +120 °C z ní dělá vhodnou pro aplikace s horkou vodou. Jmenovitý tlak PN 16 ukazuje, že součást může zvládat prostředí středního tlaku. Tyto parametry jsou klíčové pro zajištění kompatibility součásti s návrhovými podmínkami a médiem systému.

Montáž a připojení

Montáž vyžaduje stlačovací nástroj a závitovací nástroj. Nejprve se trubka přestříhá na požadovanou délku a odstraní se ostré hrany. Vybere se správný stlačovací kroužek a položí se na trubku. Trubka se pak vloží do součásti až po zastavovací značku. Stlačovací nástroj se použije k vytvoření bezpečného spojení. Na závitové straně se součást zasune do odpovídajícího komponentu s opatrností, aby nedošlo ke zmetení závitu. Po montáži je třeba vizuálně ověřit sednutí a zarovnání a provést test těsnosti za tlaku. Běžné chyby zahrnují nesprávnou hloubku stlačení, nedostatečnou sílu stlačení nebo použití poškozených kroužků.

Kompatibilita a příslušenství

Tato součást je kompatibilní se stlačovacími systémy používajícími trubky z téhož materiálu. Připojuje se k vnitřně závitovým komponentům jako jsou ventily, rozdělovače nebo jiné součásti. K dokončení montáže jsou potřeba další příslušenství jako stlačovací a závitovací nástroje. Související produkty zahrnují jiné spojovací součásti IVAR řady IVN60, IVN61, IVN62 a IVN64.

Technický pozadí pro projektanty

Součást funguje tím, že vytváří kovové těsnění prostřednictvím stlačovacího procesu a dodatečného těsnění EPDM kroužkem. Nerezová ocel 1.4404 (AISI 316L) poskytuje vysokou odolnost proti korozi a je vhodná pro agresivní média. EPDM kroužek poskytuje flexibilitu a těsnění při tepelné expanzi. Při návrhu systému zkontrolujte kompatibilitu součásti s materiálem potrubí a ujistěte se, že provozní podmínky odpovídají specifikovaným parametrům. Dlouhodobá funkčnost závisí na správné montáži, kompatibilitě materiálů a návrhu systému.

Služba a provoz

Doporučuje se pravidelné vizuální kontroly, aby byly identifikovány známky opotřebení, koroze nebo netěsnosti. Pokud se objeví jakékoliv problémy, je třeba ovlivněnou součást ihned vyměnit. V technických datech není uvedeno plánované období servisu. Během provozu udržujte systém v rámci specifikovaných teplotních a tlakových mezí, abyste zabránili předčasnému selhání.

Nejčastější otázky

Může být tato součást použita v solárních systémech?
Ano, rozsah provozní teploty a tlaku z ní dělá vhodnou pro solární systémy, kde mohou být teploty až +120 °C.

Je EPDM kroužek odolný vůči agresivním médiím?
EPDM kroužek je vhodný pro vodní systémy a inertní plyny. Pro agresivnější média se obrátíte na technický list výrobce.

Může být tato součást použita v hasicích systémech?
Ano, součást je vhodná pro hasicí systémy kvůli svým tlakovým a teplotním vlastnostem.

Jaké nástroje jsou potřeba pro montáž?
K montáži je potřeba certifikovaný stlačovací nástroj a závitovací nástroj.
