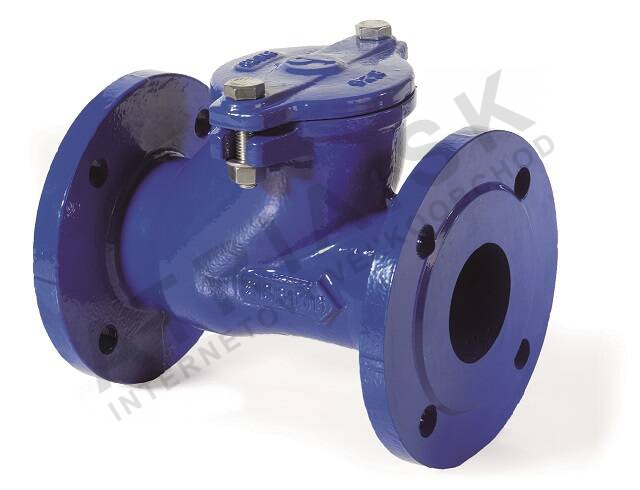

Kulový zpětný ventil s lemováním - série 07- DN 100; L=300 mm

Detailní popis produktu

Kulové zpětné ventily jsou základními komponentami systémů zpracovávajících odpadní vodu, husté a viskózní kapaliny a zemědělské aplikace. Často se používají v průmyslových a zemědělských instalacích, kde je vyžadováno řízení jednosměrného průtoku. Tyto ventily zabrání zpětnému průtoku a zajišťují integrity systému v prostředích s kolísajícími tlaky a teplotami. Instalatéři a technici pracující v těchto oblastech musí zohlednit kompatibilitu materiálu, provozní parametry a požadavky na montáž, aby zajistili dlouhodobou funkčnost.

Správné rozměření a výběr kulových zpětných ventilů závisí na hydraulických podmínkách systému a vlastnostech dopravovaného média. Ventil musí být dimenzován tak, aby zvládl očekávané průtoky a tlakové rozdíly bez způsobení nadměrné turbulence nebo opotřebení. Rozsah provozních teplot a typ média jsou rovněž klíčové faktory při určování vhodnosti ventilu pro konkrétní aplikaci.

Technické parametry

Provozní teplota	-10°C
Jmenovitý průměr	DN 100
Jmenovitý tlak	PN 10/PN 16
Hmotnost	22,9 kg
Kód	F7100100
Značka	IVAR

Rozsah provozních teplot od -10°C do +70°C zaručuje vhodnost ventilu pro prostředí se středními teplotními změnami. Jmenovitý průměr DN 100 umožňuje integraci do středních až velkých průtokových systémů. Tlaková klasifikace PN 10/PN 16 zajišťuje kompatibilitu s systémy pracujícími na standardních a zvýšených tlacích. Tyto parametry jsou zásadní pro určení vhodnosti ventilu pro danou instalaci a zajištění, že splňuje hydraulické i tepelné požadavky systému.

Montáž a připojení

Ventil se montuje mezi lemování s klasifikací PN 10 nebo PN 16. Jmenovitý průměr DN 100 musí odpovídající velikosti lemování připojeného potrubí. Během montáže musí být ventil zarovnán tak, aby směr průtoku odpovídal šipce vyznačené na tělese. Pro správné uzavření je nutné zaručit minimální tlakový rozdíl 0,5 bar. Běžné chyby při montáži zahrnují nesprávnou orientaci, nesoulad mezi klasifikací lemování a nedostatečné těsnění, což může vést k únikům nebo nesprávné funkci. Montéři by měli ověřit zarovnání lemování a těsnění před uvedením systému do provozu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se systémy zpracovávající odpadní vodu, husté a viskózní kapaliny a zemědělské aplikace. Není vhodný pro páru nebo plynná média. Ventil musí být použit s lemováním s klasifikací PN 10 nebo PN 16. Další komponenty, jako jsou těsnění a šrouby, by měly být vybrány podle tlaku a teploty systému. Pro tuto instalaci nejsou vyžadovány žádné konkrétní související produkty.

Technický pozadí pro projektanty

Ventil funguje pomocí kulového mechanismu, který umožňuje průtok v jednom směru a blokuje jej v opačném směru. Tělo a víko jsou vyrobeny z litiny GG-JL 400-15, zatímco koule je z oceli pokovené NBR. Tato kombinace materiálů poskytuje odolnost proti opotřebení a korozi v prostředích se střední chemickou expozicí. Ventil se integruje do systému, aby zabránil zpětnému průtoku a udržel směr průtoku. Doba životnosti a účinnost jsou ovlivněny provozní teplotou, vlastnostmi média a přítomností abrazivních částic. Doporučuje se pravidelná kontrola a údržba, aby byla zajištěna dálková funkčnost.

Služba a provoz

Ventil vyžaduje periodickou kontrolu, aby byla zajištěna volná pohyblivost koule a integrity těsnících ploch. Minimální provozní tlak 0,2 bar a minimální zpětný tlak 0,5 bar musí být udržován pro správnou funkci. V technických datech nejsou uvedeny konkrétní intervaly údržby. Jakékoliv známky opotřebení, úniku nebo snížené výkonnosti by měly být okamžitě řešeny, aby se zabránilo selhání systému. Ventil by měl být demontován a prozkoumaný, pokud ukazuje známky zablokování nebo snížené kapacity průtoku.

Nejčastější otázky

Může být tento ventil použit v systémech s kapalinami o vysoké viskozitě?
Ano, ventil je vhodný pro husté a viskózní kapaliny, jak je uvedeno v technických datech.

Je tento ventil kompatibilní s lemováním s klasifikací PN 16?
Ano, ventil je navržen pro montáž mezi lemování s klasifikací PN 10 nebo PN 16.

Může být tento ventil použit v parních systémech?
Ne, ventil není vhodný pro páru nebo plynná média kvůli své konstrukci a vlastnostem materiálu.

Jaký je minimální provozní tlak pro tento ventil?
Minimální provozní tlak je 0,2 bar a minimální zpětný tlak 0,5 bar je vyžadován pro správné uzavření.
