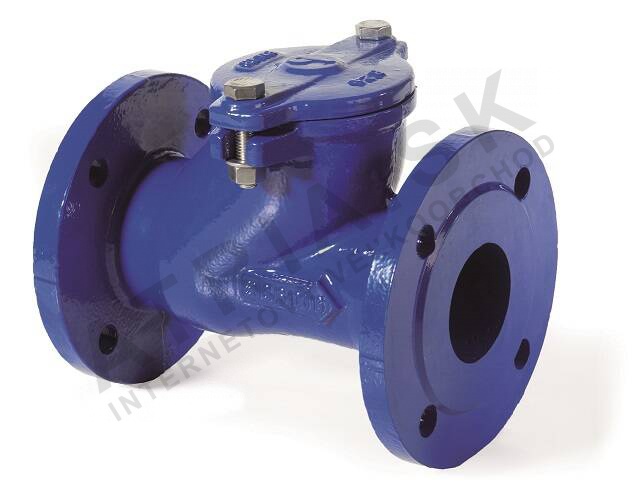

Kulový kulový kohout s přírubou - řada 07- DN 150; L=400mm

Detailní popis produktu

Kulové kulové kohouty s přírubou jsou zásadní komponenty v průmyslových a zemědělských systémech pro kapaliny, zajišťují jednosměrný tok a zabrání zpětnému průtoku. Tato verze se často používá v systémech odpadních vod, zavlažování a chemickém zpracování, kde médium může obsahovat pevné látky nebo mít vysokou viskozitu. Instalatéři pracující v městské infrastruktuře, zemědělských zařízeních nebo průmyslových závodech často integrují tyto kohouty do systémů vyžadujících spolehlivé řízení toku bez nutnosti ručního ovládání.

Správná instalace a rozměrování jsou zásadní pro zajištění, že ventil funguje podle úmyslu. Ventil musí být umístěn do pozice, kde může reagovat na směr toku a udržovat těsnost za různých tlakových podmínek. Není vhodný pro páru nebo plynná média a má být používán pouze v systémech s kapalinami.

Technické parametry

Jmenovitý průměr (DN 150) definuje vnitřní průtokovou cestu a je zásadní pro přizpůsobení ventilu průměru potrubí systému. Jmenovitý tlak (PN 10/PN 16) určuje maximální tlak, který ventil může zvládnout, v závislosti na klasifikaci příruby. Rozsah provozní teploty (-10°C až +70°C) zajišťuje kompatibilitu s širokou škálou kapalin, včetně těch používaných ve zemědělských a průmyslových aplikacích.

Instalace a připojení

Instalace musí být provedena mezi přírubami s klasifikací PN 10 nebo PN 16. Ventil je navržen pro přírubové připojení a vyžaduje správné zarovnání s přírubami, aby bylo zajištěno těsné spojení bez úniku. Celková délka 400 mm musí být zohledněna při plánování rozvrhu, aby byl ventil bez omezení přístupný pro údržbu. Instalatéři by měli ověřit, že povrchy přírub jsou čisté a bez nečistot, před zasazením ventilu do systému. Běžné chyby při instalaci zahrnují špatné zarovnání, nesprávnou klasifikaci příruby a nedostatečnou kontrolu těsnících ploch před utažením šroubů.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se systémy zpracovávající odpadní vody, viskózní kapaliny a zemědělské média. Není vhodný pro plynná nebo parní média. Pro standardní instalaci nejsou potřeba žádná konkrétní příslušenství, ale těsnící kroužky a šrouby by měly být vybrány podle požadovaného tlaku a teploty systému. Pro tuto verzi nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Ventil funguje pomocí koule, která se otevírá při přímém toku a zavírá při opačném toku, aby zabránila zpětnému průtoku. Tělo a víko jsou vyrobeny z litiny s koulením (GJS 400-15), což zajišťuje odolnost a odolnost vůči mechanickému namáhání. Koule je ocelová a pokrytá NBR, což zajistí dobré těsnící vlastnosti a odolnost vůči opotřebení. Ventil je navržen tak, aby efektivně fungoval v systémech s nízkým minimálním tlakem (0,2 bar) a minimálním zpětným tlakem 0,5 bar. Výběr materiálů zajišťuje kompatibilitu s hustými a viskózními médii, což z něj činí vhodný pro zemědělské a průmyslové aplikace.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby byly těsnící plochy neporušené a bez opotřebení. Ventil by měl být kontrolován na případné úniky, zejména po dlouhodobém použití s abrazivními médii. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna podle provozních podmínek systému a typu média. Ventil není samočisticí a může vyžadovat ruční čištění, pokud se používá s médii obsahujícími pevné látky nebo nečistoty.

Nejčastější otázky

Může být tento ventil použit v parních systémech?
Ne, ventil není vhodný pro páru nebo plynná média. Je navržen pouze pro kapaliny.

Je ventil vhodný pro vysokoteplotní aplikace?
Maximální provozní teplota je +70°C. Není vhodný pro aplikace s vyššími teplotami.

Může ventil zvládnout abrazivní média?
Ano, koule je pokrytá NBR, která poskytuje odolnost vůči opotřebení. Ventil však nemá být používán s médii obsahujícími ostré nebo velmi abrazivní částice.

Je tento ventil vhodný pro použití v systémech pitné vody?
Ne, ventil je určen pro odpadní vody, viskózní kapaliny a zemědělské aplikace. Není certifikován pro použití s pitnou vodou.
