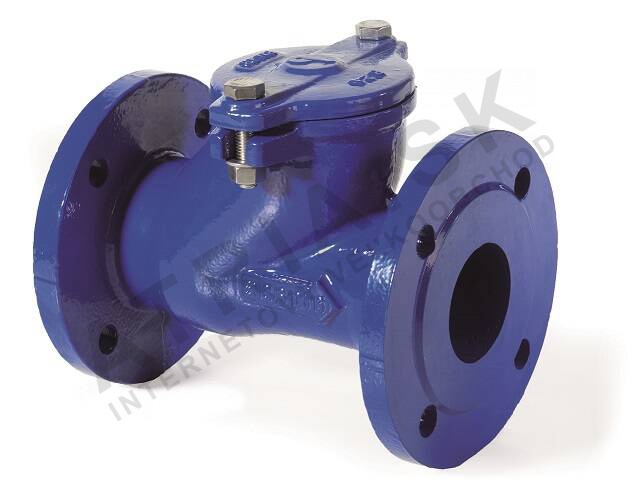

Šroubovaný zpětný ventil (kulový) - série 07- DN 65; L=240 mm

Detailní popis produktu

Šroubované zpětné ventily jsou důležité komponenty uzavřených systémů, kde je vyžadován jednosměrný tok. Tato varianta se obvykle instaluje do kanalizačních a zavlažovacích systémů, zejména v prostředích pracujících s odpadními vodami, hnojem nebo viskózními kapalinami. Často se vyskytuje ve zemědělských zařízeních, jako jsou stáje, systémy na manipulaci s hnojem a zavlažovací sítě, kde zajistí, že médium proudí pouze jednou cestou. Ventil je také vhodný pro průmyslové aplikace s hustými kapalinami. Jeho konstrukce zaručuje spolehlivý provoz v systémech vystavených kolísajícím teplotám a různorodým tlakovým podmínkám.

Kompaktní rozměry a šroubové přípojky usnadňují jeho integraci do stávajících potrubních systémů. Ventil není vhodný pro aplikace s plyny nebo párou kvůli povaze svého těsnícího mechanismu a materiálů. Je určen pro použití v nízkotlakých prostředích, kde je médium necorozivní a neabrazivní.

Technické parametry

Instalace a připojení

Ventil se instaluje mezi dvě šrouby pomocí standardních šroubovacích přípojek PN 10 nebo PN 16. Před instalací musí být povrchy šroubů čisté a bez nečistot, aby bylo zajištěno těsné spojení. Ventil by měl být namontován do polohy umožňující volný průtok a snadný přístup k inspekci nebo údržbě. Důležité je zarovnat osu ventilu směrem toku, aby se zabránilo vychýlení a napětí na šroubech. Běžnou chybou během instalace je nesprávná orientace, což může vést ke zbytečnému opotřebení nebo selhání. Vždy ověřte směr toku uvedený na tělese ventilu před utažením šroubů.

Kompatibilita a příslušenství

Tento šroubovaný zpětný ventil je kompatibilní se standardními šroubovacími potrubními systémy PN 10 a PN 16. Doporučuje se použít vhodné paronity odpovídající klasifikaci šroubu a typu média. Pro běžný provoz není potřeba žádné další příslušenství, ale uživatelé mohou potřebovat objednat šrouby, paronity nebo montážní hardware odděleně v závislosti na konfiguraci systému. Pro tento produkt nejsou uvedeny žádné konkrétní alternativní modely.

Technický pozadí pro projektanty

Ventil pracuje pomocí koulového mechanismu, který se otevírá při přímém průtoku a uzavírá při zpětném průtoku. Koule je vyrobena z oceli pokovené NBR, což poskytuje pružnost a odolnost proti opotřebení. Tělo i víko jsou vyrobeny z litiny (GJS 400-15), která poskytuje dobré mechanické vlastnosti a odolnost proti korozi v necorozivních prostředích. Design zajišťuje hladký průtok s minimální turbulencí. Výkon ventilu je ovlivněn viskozitou média, přítomností pevných látek a provozní teplotou. Správné rozměrování na základě průtoku a tlakové ztráty je zásadní pro zabránění kavitaci nebo nadměrnému opotřebení.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby byl ventil funkční. Klíčové body kontroly zahrnují ověření dosednutí koule, kontrolu opotřebení těsnící plochy a zajištění, že šroubující šrouby jsou utažené. V dokumentaci nejsou uvedeny žádné plánované intervaly údržby. V případě zablokování nebo sníženého průtoku by měl být systém kontrolován na hromadění nečistot. Ventil není navržen pro demontáž nebo čištění na místě a měl by být odstraněn v případě potřeby rozsáhlé údržby.

Příbuzné otázky

Může být tento ventil použit s nezatíženými odpadními vodami?
Ano, ventil je vhodný pro nízkotlaké aplikace s odpadními vodami a viskózním médiem, pokud podmínky průtoku splňují minimální požadavky na tlak.

Je ventil vhodný pro použití s párou nebo plynným médiem?
Ne, ventil není vhodný pro páru nebo plynná média kvůli konstrukci těsnění a složení materiálu.

Jaká je maximální povolená teplota pro trvalý provoz?
Ventil může pracovat trvale při teplotách až do +70 °C.

Může být ventil namontován ve svislé nebo vodorovné poloze?
Ano, ventil lze namontovat ve kterékoliv poloze, pokud je směr toku v souladu s šipkou na tělese ventilu.
