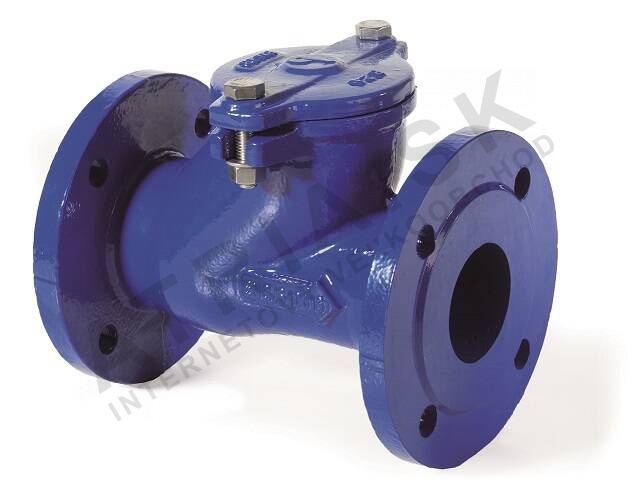

Kulový kulový kohout s přírubou - řada 07- DN 80; L=260mm
Kód: F7100080Související produkty
Detailní popis produktu
Kulové kulové kohouty s přírubou jsou základními komponentami v systémech pro odpadní vody, viskózní kapaliny a zemědělské aplikace. Zabraňují návratnému průtoku v potrubí a běžně se používají v průmyslových, zemědělských a městských instalacích. Tyto kohouty se obvykle instalují do systémů, kde by opačný průtok mohl způsobit poškození nebo provozní potíže. Řada BRA.F7.100 je navržena pro integraci do systémů pracujících v určitém rozmezí teplot a s konkrétními tlakovými požadavky.
Instalace kohoutu se obvykle provádí mezi příruby stejného jmenovitého tlakového hodnocení. Systém musí být navržen tak, aby zahrnoval rozměry a provozní parametry kohoutu. Kohout není vhodný pro páru nebo plynná média a jeho použití je omezeno pouze na kapalné aplikace.
Technické parametry
| Provozní teplota | -10°C |
|---|---|
| Jmenovitý průměr | DN 80 |
| Jmenovitý tlak | PN 10/PN 16 |
| Hmotnost | 15,85 kg |
| Kód | F7100080 |
| Značka | IVAR |
Instalace a připojení
Kohout se instaluje mezi dvě příruby stejného jmenovitého tlakového hodnocení (PN 10 nebo PN 16). Jmenovitý průměr DN 80 musí odpovídající potrubí. Procedura instalace vyžaduje zarovnání přírub a utažení šroubů podle momentových specifikací výrobce. Běžné chyby zahrnují nesrovnalé hodnocení přírub, nesprávnou orientaci kohoutu a nedostatečné utažení přírubových šroubů. Je třeba udržovat minimální tlak 0,2 bar a minimální návratný tlak 0,5 bar pro správnou funkci.Kompatibilita a příslušenství
Kohout je kompatibilní s přírubovými potrubními systémy pro odpadní vody a viskózní kapaliny. Vyžaduje standardní přírubové těsnění a šrouby pro bezpečnou instalaci. Pro základní provoz nejsou potřeba žádná další příslušenství. Související produkty zahrnují jiné přírubové kulové kohouty a příruby stejné řady.Technický pozadí pro projektanty
Princip fungování je založen na kulovém mechanismu, který se otevírá při přímém průtoku a zavírá při opačném průtoku. Tělo a víko jsou vyrobeny z litiny GJS 400-15 a koule je z oceli pokryté NBR pro těsnění. Vlastnosti materiálu zajišťují odolnost při práci s odpadními vodami a viskózními médii. Integrace kohoutu do systému závisí na charakteristikách průtoku a na tlakových a teplotních podmínkách systému. Trvanlivost je ovlivněna chemickými vlastnostmi média a četností opačného průtoku.Údržba a provoz
Kohout vyžaduje pravidelnou kontrolu, aby byla koule a těsnící plochy bez nečistot a opotřebení. Přírubové šrouby by měly být kontrolovány na utažení během pravidelné údržby. V technických datech nejsou uvedena konkrétní období údržby. Kohout by měl být odstraněn a prošetřen, pokud se zhorší výkon průtoku nebo pokud je zřejmé poškození uvnitř.Nejčastější otázky
Může být kohout použit ve systémech s párou?
Ne, kohout není vhodný pro páru nebo plynná média. Je navržen pouze pro kapalné aplikace.
Jaký je minimální tlak potřebný pro provoz?
Kohout vyžaduje minimální tlak 0,2 bar pro správnou funkci.
Jaký je minimální návratný tlak potřebný pro správné uzavření kohoutu?
Je třeba minimální návratný tlak 0,5 bar, aby kohout správně uzavřel.
Je kohout vhodný pro vysokoteplotní aplikace?
Maximální provozní teplota je +70°C. Kohout není vhodný pro vysokoteplotní prostředí.
Doplňkové parametry
| Kategorie: | BRA.F7.100 - Přírubová zpětná klapka (kulička) |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 15.85 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 80 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 80 |
| Jmenovitý tlak: | PN 10/PN 16 |
| Provozní teplota: | -10°C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:10:16 |
