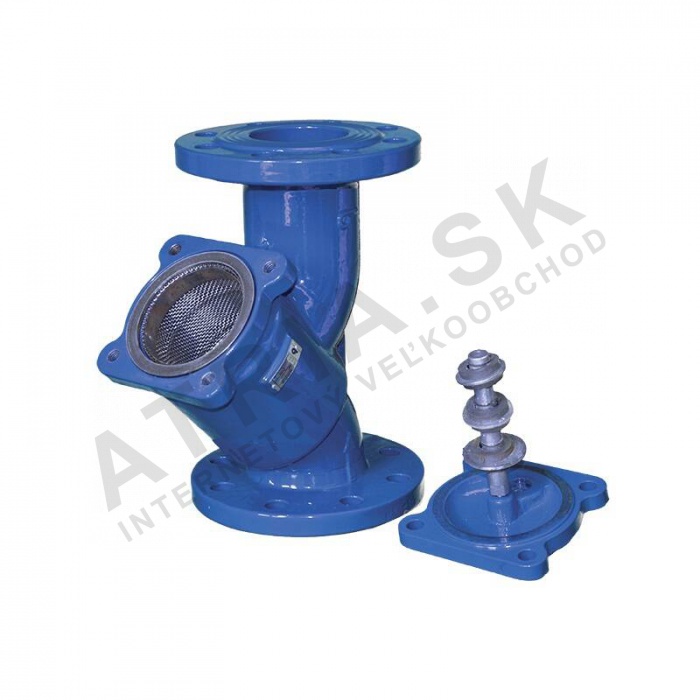

Šroubený filtr s magnety, DN 40, 200 mm
Kód: 11000040MSouvisející produkty
Detailní popis produktu
Šroubené filtry s magnety se běžně používají v průmyslových a komerčních otopných, větracích a klimatizačních (KVS) systémech. Slouží k odstraňování pevných částic a feromagnetických nečistot z vodních médií, čímž zajistí hladký chod čerpadel, ventilů a tepelných výměníků. Instalatéři často setkávají s těmito jednotkami v kotelních okruzích, oběhových smyčkách a vodovodních linkách. Jejich umístění je typicky na vstupu citlivých komponent, jako jsou oběhová čerpadla nebo roztažné nádoby, aby se zabránilo zahuštění a mechanickému opotřebení.
V rodinných a komerčních budovách se tyto filtry často vyskytují v centrálních otopných systémech, chlazených okruzích a čerpacích stanicích. Používají se také ve vodárenských a filtracních systémech, zejména v prostředích, kde obsahují voda zavěšené pevné látky nebo železné nečistoty. Filtr je namontován mezi šroubeními dle normy STN EN 1092-1 a je rozměrován podle jmenovitého průměru potrubí. Přítomnost magnetu umožňuje zachytávat kovové částice, což je zvláště užitečné v systémech s častým mechanickým opotřebením nebo v starších instalacích s degradovaným potrubím.
Technické parametry
| Kód | 11000040M |
|---|---|
| Značka | IVAR |
Instalace a připojení
Instalace zahrnuje umístění filtru mezi dvě části potrubí se šroubeními pomocí šroubení s hodnocením PN16. Jednotka musí být umístěna vodorovně nebo svisle v závislosti na rozvrhu systému a orientována tak, že směr průtoku odpovídá šipce na těle. Filtr musí být podepřen, aby se zabránilo napětí na šroubení. Běžnou chybou při instalaci je nedbalost při správném zarovnání směru průtoku, což může snížit účinnost filtru a způsobit předčasné opotřebení těsnících komponent. Před utažením šroubů zkontrolujte, zda je EPDM těsnění správně sedící a nepoškozené, aby se zabránilo úniku.
Kompatibilita a příslušenství
Tento filtr je kompatibilní s KVS systémy a vodovodními sítěmi pracujícími v rámci stanovených tlakových a teplotních limitů. Je vhodný pro použití s vodou obsahující až 50 % glykolu, což jej činí vhodným pro systémy s antifrizem. Pro standardní instalaci nejsou potřeba žádné další příslušenství. V systémech s vysokým obsahem částic může být vhodné namontovat sekundární filtr za ním nebo zahrnout odtokový ventil pro pravidelné čištění. Pro tento model nejsou specifikovány žádné související produkty.
Technický pozadí pro projektanty
Filtr funguje tak, že médium prochází neuhlíkovou sítí, která udržuje pevné částice větší než otvory sítě. Vestavěný magnet zachytává feromagnetické nečistoty, zabrání jejich proniknutí do dolních komponent. Litinové tělo poskytuje odolnost a odolnost proti korozi ve vodních prostředích, zatímco EPDM těsnění zajišťuje kompatibilitu s glykolovými směsmi a udržuje těsné těsnění za provozních podmínek. Filtr by měl být integrován do systému před citlivými komponenty, aby maximalizoval ochranu. Doba životnosti závisí na frekvenci údržby, koncentraci zavěšených částic a chemickém složení média.
Údržba a provoz
Doporučuje se pravidelná kontrola stavu sítě a magnetu. Filtr by měl být ručně vyčištěn, když tlakový rozdíl přes jednotku stoupne nad normální hranici, což naznačuje nahromadění nečistot. Technická dokumentace neposkytuje konkrétní intervaly údržby. Pro vyčištění filtru odpojte vstup a výstup, odeberte víko a použijte měkké houbky nebo stlačený vzduch k vyčištění sítě. Vždy zajistěte, že systém je vyrovnán tlakem, než provedete jakoukoli údržbu. Může být přidán odtokový ventil, aby usnadnil odstranění nahromaděných nečistot bez demontáže celé jednotky.
Nejčastější otázky
Může být filtr použit ve systémech na bázi glykolu?
Ano, filtr je vhodný pro vodu s obsahem glykolu až do 50 %. EPDM těsnění zajišťuje kompatibilitu s tímto médiem.
Je filtr vhodný pro parní nebo plynové aplikace?
Ne, filtr není doporučen pro páru, plyny nebo hydrokarbonátové kapaliny. Jeho návrh je optimalizován pro vodní média.
Jaká je maximální provozní teplota?
Filtr je hodnocen pro teploty až do +100 °C a až do -10 °C. Překročení těchto mezí může ovlivnit výkon a integritu materiálu.
Může být filtr namontován svisle?
Ano, filtr lze namontovat buď vodorovně nebo svisle, pokud směr průtoku odpovídá šipce na těle a systém podporuje váhu jednotky.
Doplňkové parametry
| Kategorie: | BRA.11.000,FV,M - Přírubový filtr |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 4.5 kg |
| Druh výrobku: | filtr / odlučovač nečistot |
| Jmenovitá světlost (DN): | DN 40 |
| Typ připojení: | příruba |
| Posledná aktuálizacia ceny: | 17.01.2025 9:29:52 |
