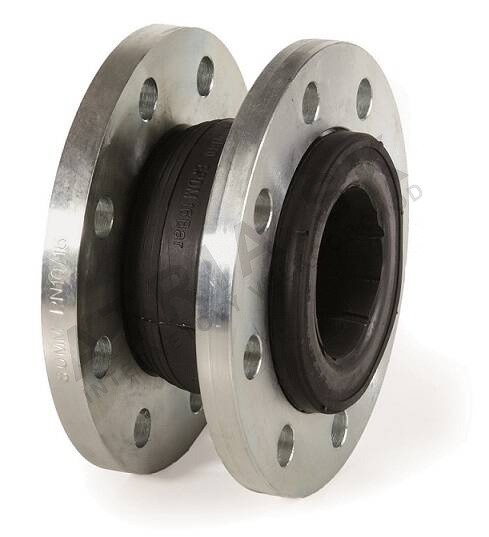

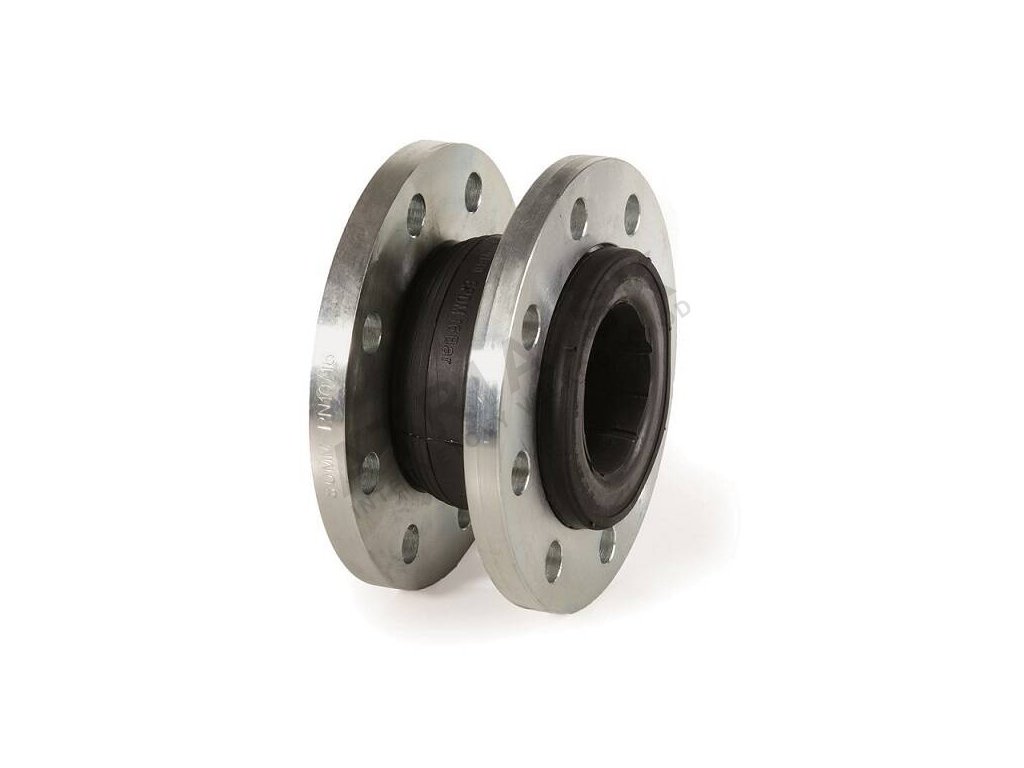

Roztažný kompenzátor s přírubami - série F8 - DN 100; L=129 mm
Kód: F8100100Související produkty
Detailní popis produktu
Roztažné kompenzátory s přírubami jsou zásadní komponenty v systémech pro vytápění, větrání a klimatizaci (VZT), stejně jako v potrubních sítích pro dodávku vody a stlačeného vzduchu. Tyto prvky se běžně používají v průmyslových a obchodních budovách k vyrovnávání tepelné roztažnosti a smršťování potrubí. Montére pracující na těchto systémech musí zajistit správné rozměry a montáž, aby byla zajištěna integrita a výkon celého systému.
Kompenzátory jsou zvláště užitečné v systémech, kde se očekává pohyb potrubí kvůli změnám teploty. Pomáhají přijímat vibrace a snižují napětí na spojích a armaturách potrubí, což zaručuje dlouhodobou spolehlivost a zabrání únikům. Konstrukce umožňuje flexibilitu, přičemž je zajištěna i potřebná konstrukční pevnost pro aplikace s vysokým tlakem.
Technické parametry
| Materiál - příruby | Galvanizovaná ocel |
|---|---|
| Nominální průměr | DN 100 |
| Nominální tlak | PN 16 |
| Hmotnost | 7,152 kg |
| Kód | F8100100 |
| Značka | IVAR |
Montáž a připojení
Kompenzátor se připojuje pomocí standardních přírubových spojů, které jsou hodnoceny pro PN 16 podle normy EN 1092-1. Nominální průměr 100 mm musí odpovídající rozměrům připojeného potrubí. Během montáže je zásadní zajistit správné zarovnání kompenzátoru a rovnoměrné utažení šroubů přírub, aby nedocházelo ke zkroucení nebo únikům. Běžnou chybou je nedodržení doporučených hodnot pro roztažnost nebo smršťování stanovených výrobcem, což může vést k předčasnému selhání nebo snížení výkonu.Kompatibilita a příslušenství Tento roztahový kompenzátor je kompatibilní se standardními systémy VZT a dodávky vody, které pracují v rámci stanovených tlakových a teplotních rozmezí. Při instalaci se musí ověřit, že připojené potrubí a armatury jsou také hodnoceny pro PN 16 a že médium systému je kompatibilní s NBR posilovaným nylonovým pružným prvkem. K základní instalaci není potřeba žádné další příslušenství, ale doporučuje se mít kompletní sadu šroubů a těsnění k dispozici při montáži.Technický pozadí pro projektanty
Princip fungování tohoto kompenzátoru je založen na flexibilitě NBR posilovaného nylonového prvku, který umožňuje axiální pohyb při zachování hermetického těsnění. Galvanizované ocelové příruby poskytují konstrukční podporu a zajišťují bezpečné připojení k potrubnímu systému. Materiálové vlastnosti NBR z něj dělají vhodný materiál pro vodu a glykolová média s maximálním obsahem glykolu 50 %. Tato konstrukce umožňuje integraci do systémů, kde je tepelná roztažnost důležitým faktorem, a životnost kompenzátoru je ovlivněna provozními podmínkami, včetně kolísání teplot a tlaku.Servis a provoz
Běžná údržba není za normálních provozních podmínek potřeba. Doporučuje se však pravidelné vizuální kontroly, aby byly zjištěny případné známky opotřebení, jako jsou trhliny nebo deformace pružného prvku. Jakákoli poškození pryžového prvku nebo přírubových spojů by měla být okamžitě odstraněna, aby nedošlo k poruše systému. V poskytnutých informacích nejsou stanoveny konkrétní intervaly servisu, ale doporučuje se dodržovat pokyny výrobce pro dlouhodobý provoz.Nejčastější otázkyLze tento kompenzátor použít v systémech s glykolem?
Ano, je vhodný pro vodu s obsahem glykolu až do 50 %, pokud zůstanou provozní podmínky v rámci stanovených teplotních a tlakových mezí.
Jaká je maximální povolená teplota pro tento kompenzátor?
Maximální provozní teplota je +80 °C a minimální je -10 °C. Překročení těchto hodnot může ohrozit integritu pružného prvku.
Lze tento kompenzátor použít v systémech stlačeného vzduchu?
Ano, je vhodný pro aplikace se stlačeným vzduchem, pokud tlak nepřekročí hodnotu PN 16 a teplota zůstane v rámci stanoveného rozmezí.
Která norma přírub je použita pro tento kompenzátor?
Příruby splňují normu EN 1092-1 a jsou hodnoceny pro PN 16, což zajišťuje kompatibilitu se standardními přírubovými potrubními systémy.
Doplňkové parametry
| Kategorie: | BRA.F8.100 - Přírubový pryžový kompenzátor |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 7.152 kg |
| Jmenovitá světlost (DN): | DN 100 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 100 |
| Jmenovitý tlak: | PN 16 |
| Materiál: | - příruby |
| Posledná aktuálizacia ceny: | 25.11.2024 21:10:18 |
