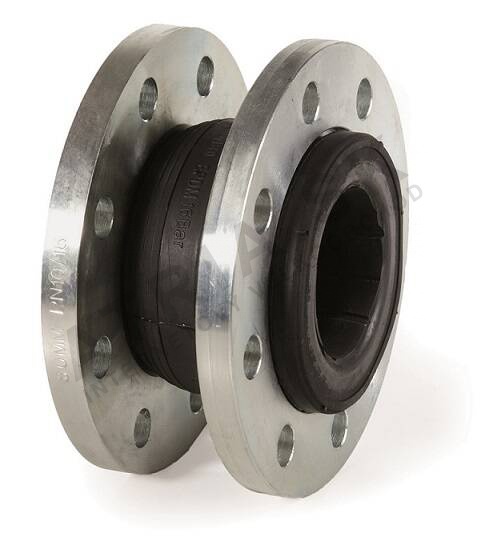

Roztažný kus s přírubou - série F8 - DN 80; L=116mm; NBR
Kód: F8100080Související produkty
Detailní popis produktu
Roztažné kusy s přírubou jsou základní komponenty v topných, větracích a klimatizačních (HVAC) systémech, stejně jako ve vodovodních a stlačeného vzduchu rozvodech. Často se používají ve komerčních a průmyslových budovách k řízení tepelné roztažnosti, vibrací a nesouososti potrubních systémů. Montéři a technici pracující na těchto systémech musí zajistit správné rozměry a montáž, aby byla zajištěna integrity a výkon systému.
Tyto roztahovací kusy jsou zvláště užitečné v systémech, kde pevné spojení může vést ke stresu, únavě nebo úniku. Často se nacházejí v kotelnu, potrubních kanálech HVAC a vodovodních sítích. Flexibilní pryžový prvek umožňuje osu, boční a úhlové pohyby, zatímco přírubové konce poskytují bezpečné a netěsné spojení s potrubním systémem.
Technické parametry
| Materiál - příruby | Galvanizovaný ocel |
|---|---|
| Jmenovitý průměr | DN 80 |
| Jmenovitý tlak | PN 16 |
| Hmotnost | 6,093 kg |
| Kód | F8100080 |
| Značka | IVAR |
Montáž a připojení
Montáž vyžaduje pečlivé zarovnání přírubových konců s odpovídajícími potrubními přírubami. Roztažný kus by měl být umístěn tak, aby umožnil očekávané osu, boční a úhlové pohyby bez přetížení pryžového prvku. Rozměry přírub musí odpovídající potrubní přírubě, aby bylo zajištěno bezpečné připojení. Před montáží zkontrolujte, zda jsou povrchy přírub čisté a bez nečistot.
Kompatibilita a příslušenství
Tento roztahovací kus je kompatibilní se standardními přírubovými potrubními systémy s hodnocením PN 16. Často se používá spolu s přírubovými ventily, čerpadly a dalšími potrubními komponentami. Pro základní montáž nejsou potřeba žádné další příslušenství. Ujistěte se, že komponenty systému jsou také hodnoceny pro stejné tlakové a teplotní podmínky, aby byla zajištěna integrity systému.
Technický pozadí pro projektanty
Roztažný kus umožňuje ovládaný pohyb mezi připojenými částmi potrubí. Pryžový prvek vyrobený z NBR (nitril butadienová pryž) posilovaný nylonem poskytuje flexibilitu a odolnost. Přírubové konce jsou vyrobeny z galvanizované oceli, což poskytuje odolnost proti korozi. Návrh umožňuje osu roztažnost a stlačení, boční posun a úhlovou nesouosost. Doba životnosti roztahovacího kusu závisí na provozních podmínkách, včetně tlaku, teploty a přítomnosti médií, jako je glykol. Je vhodný pro vodu s až 50 % obsahem glykolu.
Služba a provoz
Doporučuje se pravidelná kontrola, aby byl roztahovací kus v dobrém stavu. Zkontrolujte známky opotřebení, jako jsou trhliny nebo deformace pryžového prvku, a ujistěte se, že přírubové šrouby jsou správně utažené. Nejsou poskytovány konkrétní intervaly služby, ale jakákoli viditelná poškození by měla být okamžitě odstraněna, aby se zabránilo selhání systému. Roztažný kus by měl být vyměněn, pokud ukazuje známky degradace nebo pokud byl vystaven podmínkám mimo jeho návrhové limity.
Nejčastější otázky
Může být F8100080 použit ve systémech s glykolovým médiem?
Ano, roztahovací kus je vhodný pro vodu s až 50 % obsahem glykolu, pokud zůstanou provozní podmínky v rámci specifikovaných teplotních a tlakových mezí.
Je možné nainstalovat F8100080 ve svislé poloze?
Ano, roztahovací kus lze nainstalovat v jakékoliv poloze, pokud jsou přírubová připojení správně zarovnána a dodržena pohyblivost.
Jaká je maximální povolená osa pohyblivost pro F8100080?
Maximální osa pohyblivost musí být určena podle technického listu výrobce, protože závisí na konkrétních podmínkách instalace a požadavcích systému.
Může být F8100080 použit ve stlačeném vzduchu systémech?
Ano, roztahovací kus je vhodný pro aplikace stlačeného vzduchu, pokud nebudou překročeny specifikované limity tlaku a teploty 16 bar a -10°C až +80°C.
Doplňkové parametry
| Kategorie: | BRA.F8.100 - Přírubový pryžový kompenzátor |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 6.093 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 25.11.2024 21:10:18 |
