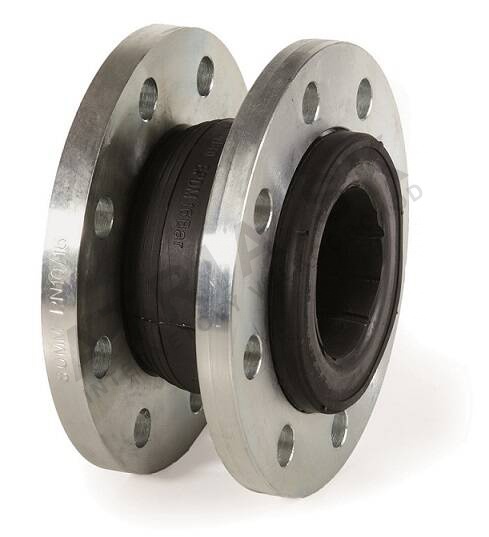

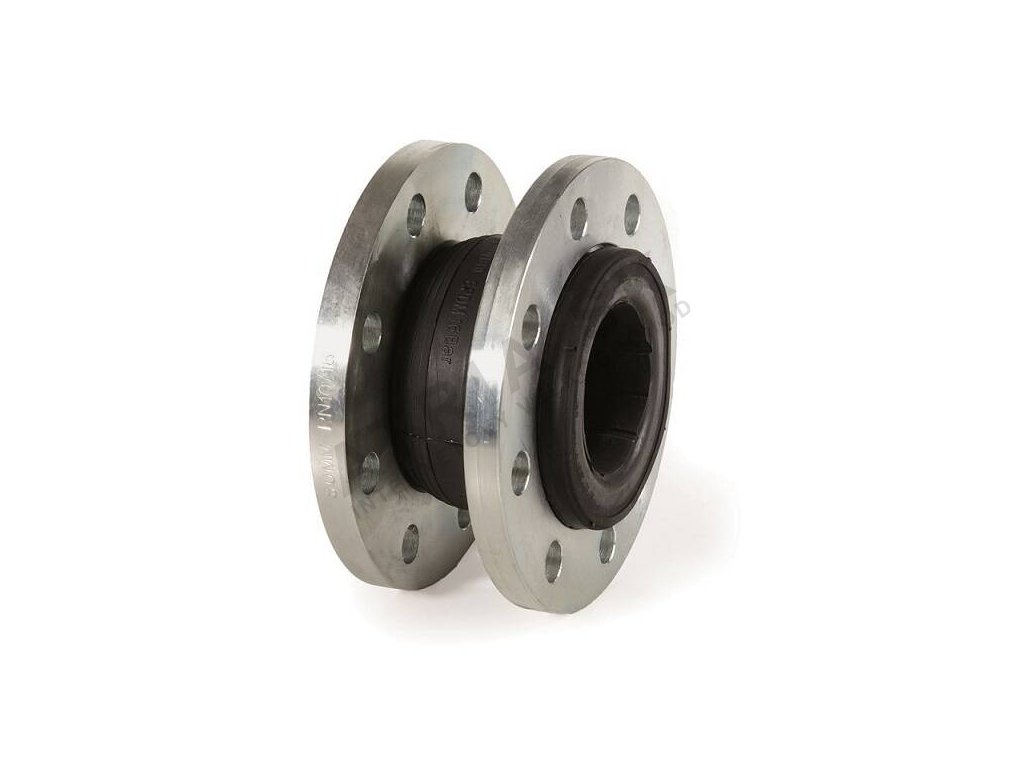

Roztažný kus z kaučuku s rozevřenými flány – s nerezovými flány – série F8 – DN 32; L=93mm; EPDM

Detailní popis produktu

Roztažné kusy z kaučuku jsou zásadní komponenty v průmyslových a komerčních potrubních systémech. Často se používají v systémech HVAC, distribuce vody a stlačeného vzduchu, aby přijaly tepelné roztažnosti, nesouhlas a vibrace. Tyto roztažné kusy pomáhají snížit namáhání na pevné opory a spoje, čímž zajišťují dlouhodobou integritu systému. Montéři tyto zařízení často potkávají v potrubích pro přívod vody do kotlů, v chladičích a sekundárních oběhových smyčkách, kde kompenzace pohybu je kritická.

V vícepodlažních budovách, výrobních závodech a komerčních komplexech se tyto roztažné kusy často integrují do uzavřených smyček. Jsou zvláště užitečné v systémech, kde teplotní kolísání způsobuje rozměrové změny potrubí. Správná instalace zajistí, že roztažný kus funguje v rámci svých návrhových mezí a přispívá k celkové účinnosti systému.

Technické parametry

Materiál flanecí	Nerezová ocel
Jmenovitý průměr	DN 32
Jmenovitý tlak	PN 16
Hmotnost	2,962 kg
Kód	F8520032
Značka	IVAR

Jmenovitý průměr (DN 32) určuje velikost potrubního připojení, zatímco jmenovitý tlak (PN 16) definuje maximální povolený pracovní tlak. Tyto parametry jsou zásadní pro výběr správného roztažného kusu pro daný systém. Materiál flanecí (nerezová ocel) zajišťuje kompatibilitu s korozi odolnými prostředími a systémy s vysokou čistotou vody.

Instalace a připojení

Pro instalaci roztažného kusu z kaučuku zkontrolujte, zda jsou plochy flanecí čisté a bez nečistot. Zarovnejte roztažný kus s příslušnými flanecemi pomocí vodících tyčí nebo dočasných opor, aby nedošlo ke zkroucení. Zatímejte šrouby rovnoměrně v křížovém vzoru, aby nedošlo k nerovnoměrnému namáhání. Ověřte, že roztažný kus je nainstalován přímo a že neexistuje boční posun mimo specifikace výrobce. Běžné chyby při instalaci zahrnují přetížení šroubů, což může poškodit kaučukový prvek, a nedostatečné uvažování s axiálními, bočními nebo úhlovými pohyby. Vždy sledujte pokyny výrobce pro povolené odchylky a limity pro roztažnost. Zkontrolujte zarovnání po instalaci a při uvedení do provozu, aby byla zajištěna správná funkce.

Kompatibilita a příslušenství

Tento roztažný kus je kompatibilní s běžnými PN 16 flanecemi podle EN 1092-1. Je navržen pro použití s vodou obsahující až 50 % glykolu a je vhodný pro systémy HVAC a teplé vody. K základní instalaci nejsou potřeba žádné další příslušenství. Ujistěte se, že systém obsahuje vhodné opory a vodiče, aby bylo zajištěno zarovnání a aby nedošlo k nadměrnému namáhání roztažného kusu.

Technický pozadí pro projektanty

Roztažný kus funguje tím, že umožňuje omezenou axiální, boční a úhlovou pohyblivost, přičemž udržuje těsné spojení. Kaučukový prvek z EPDM poskytuje pružnost a odolnost v dynamickém provozu. Nerezové flanecí zajišťují odolnost proti korozi a mechanickou pevnost. Vlastnosti EPDMu z něj dělají vhodný materiál pro systémy s glykolovými kapalinami a vodou, ale ne pro páru, plyny nebo hydrokarbony. Projektanti by měli zohlednit rozsah pracovních teplot (-10°C až +100°C) při integraci tohoto roztažného kusu do systému. Trvanlivost závisí na faktorech jako je složení kapaliny, cyklování tlaku a vystavení UV nebo ozonu. Tento model se nesmí používat v systémech s olejem nebo hydrokarbony, protože tyto látky mohou předčasně poškodit kaučukový prvek.

Služba a provoz

Pro tento model není k dispozici konkrétní plán údržby. Doporučuje se však pravidelné vizuální kontroly, aby byly zjištěny známky opotřebení, úniku nebo změny barvy kaučukového prvku. Ujistěte se, že šrouby flanecí zůstávají utažené a že roztažný kus není vystaven silám mimo své návrhové limity. Pokud zjistíte jakékoliv poškození nebo deformaci, roztažný kus okamžitě vyměňte.

Nejčastější otázky

Může být tento roztažný kus použit v párových systémech?
Ne, není vhodný pro párové systémy kvůli omezením kaučukového prvku z EPDM.

Je kompatibilní s glykolovými roztoky?
Ano, je schválen pro použití s vodou obsahující až 50 % glykolu.

Může být nainstalován ve svislé poloze?
Ano, pokud instalace sleduje pokyny výrobce pro zarovnání a opory.

Jaká je maximální povolená pracovní teplota?
Maximální pracovní teplota je +100°C, jak je uvedeno v technické dokumentaci.
