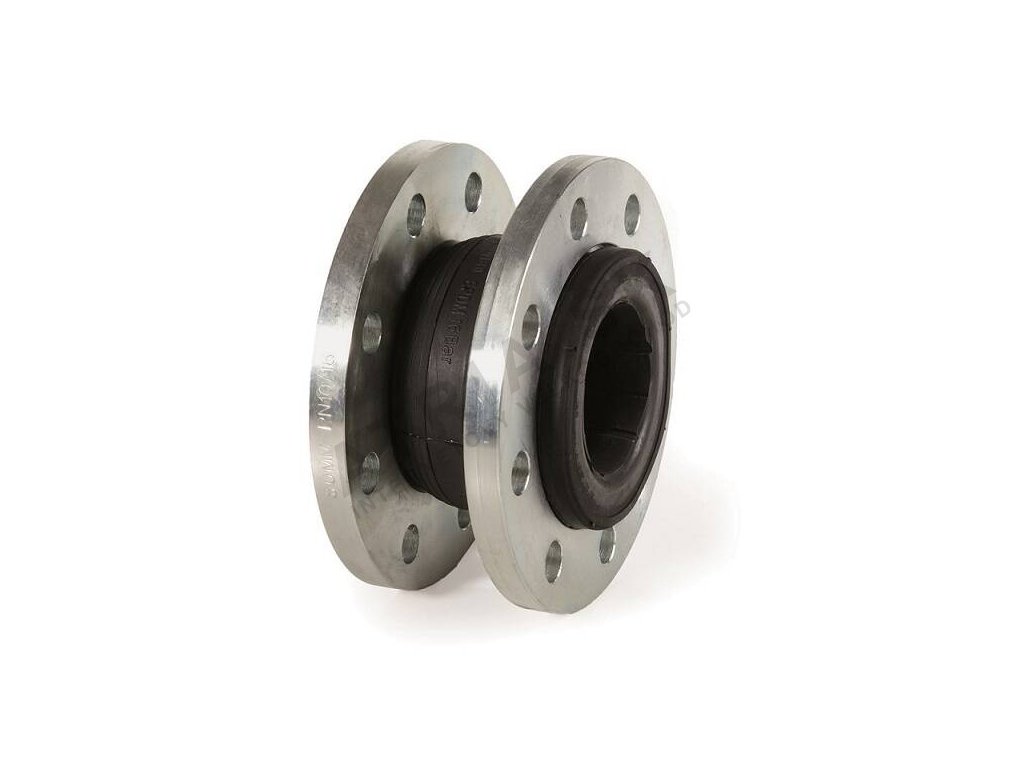

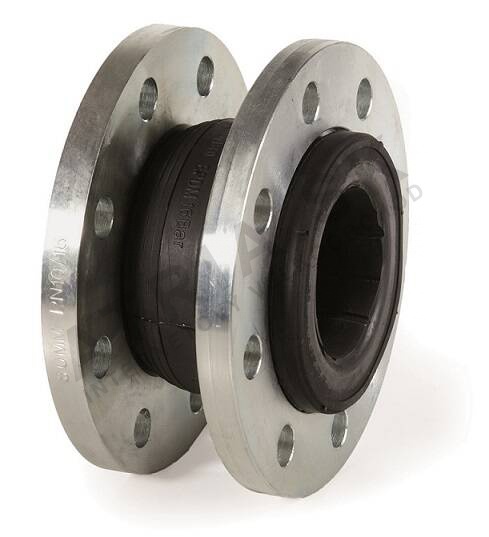

Roztažný kus z kaučuku s prírubami – s nerezovými prírubami – série F8 – DN 40; L=93mm; EPDM

Detailní popis produktu

Tento roztažný kus z kaučuku s prírubami se běžně používá v systémech pro vytápění, větrání a klimatizaci (HVAC), ve sítích pro distribuci vody a ve výrobních aplikacích se stlačeným vzduchem. Montéři a technici se s těmito komponenty často setkávají v komerčních budovách, průmyslových závodech a infrastrukturních projektech, kde je potřeba kompenzace tepelné roztažnosti, tlumení vibrací a korekce výstřihu. Dispozice umožňuje axiální, boční a úhlový výstřih, přičemž zachovává integritu systému za tlaku.

V těchto systémech zajišťuje roztažný kus nepřetržitý provoz, i když dochází ke změnám rozměrů způsobeným teplotními změnami. Je zvláště vhodný pro prostředí, kde mechanické namáhání z tepelné roztažnosti by mohlo poškodit tuhé potrubní spoje. Správná instalace a dodržování technických specifikací zajistí dlouhodobou funkčnost a spolehlivost.

Technické parametry

Materiál - príruby	- príruby
Jmenovitý průměr	DN 40
Jmenovitý tlak	PN 16
Hmotnost	3,274 kg
Kód	F8520040
Značka	IVAR

Jmenovitý průměr DN 40 definuje velikost potrubí, do kterého se tento roztažný kus vejde. S maximálním tlakem PN 16 je vhodný pro systémy pod tlakem až do 16 bar. Tyto parametry jsou zásadní při výběru správného modelu pro konkrétní hydraulické podmínky. Třída tlaku prírub musí odpovídající třídě tlaku systému, aby se zabránilo úniku nebo selhání během provozu.

Instalace a připojení

Montéři by měli roztažný kus umístit mezi dvě části potrubí s prírubami v ose. Príruby jsou zhotoveny podle normy STN EN 1092-1 a vyžadují správné šroubení s rovnoměrným utažením, aby se zabránilo deformaci. Zkontrolujte, zda je kaučukový prvek nepoškozený a správně umístěný v drážkách prírub. Běžné chyby zahrnují přetížení šroubů nebo instalaci jednotky pod napětím, což může snížit její flexibilitu a vést k předčasnému opotřebení. Ujistěte se, že roztažný kus je instalován s dostatečným místem pro pohyb a vyhýbejte se překročení jeho úhlových limitů.

Kompatibilita a příslušenství

Tento model je kompatibilní se standardními potrubními systémy s prírubami DN 40 a komponenty s třídou tlaku PN 16. Pro kompletní instalaci mohou být potřeba další položky, jako jsou prírubní těsnění, sady šroubů a těsnící prostředky. Příslušenství by mělo být vybráno podle pracovního média a prostředí. Související produkty zahrnují podobné roztažné kusy z řady IVAR F8 pro jiné průměry nebo materiály.

Technický pozadí pro projektanty

Roztažný kus pracuje díky pružné deformaci kaučukového prvku z EPDM. Nerezové príruby poskytují konstrukční podporu a odolnost proti korozi. EPDM je vhodný pro vodní média, včetně těch obsahujících až 50 % glykolu, ale není kompatibilní se středem, plyny a hydrokarbonovými kapalinami. Design se integruje do uzavřených systémů, kde jsou potřeba ovládaná roztažnost a tlumení vibrací. Trvanlivost závisí na správné instalaci, vyhýbání se přetížení a vystavení nekompatibilním kapalinám.

Služba a provoz

Pravidelné kontroly by měly zaměřit na integritu kaučukového prvku a utěsnění šroubů prírub. Hledejte známky trhlin, případného přírůstku objemu nebo změny barvy, které naznačují chemické poškození. Zkontrolujte, zda je roztažný kus nepřekážený a zda na něj nepůsobí vnější síly. Pokud zjistíte jakékoliv poškození, nahraďte jednotku okamžitě. V technické dokumentaci nejsou uvedeny žádné plánované intervaly údržby.

Nejčastější otázky

Může být tento roztažný kus použit ve systémech s glykolem?
Ano, je vhodný pro vodní systémy s obsahem glykolu až do 50 %.

Je kompatibilní s parními aplikacemi?
Ne, tento model není navržen pro použití s párou nebo parou kvůli omezením materiálu.

Které normě prírub odpovídá?
Príruby splňují normu STN EN 1092-1 a jsou označeny pro třídy tlaku PN 16.

Může absorbovat boční a úhlové pohyby?
Ano, kaučukový prvek umožňuje jak boční, tak úhlové posuny v rámci stanovených limitů.
