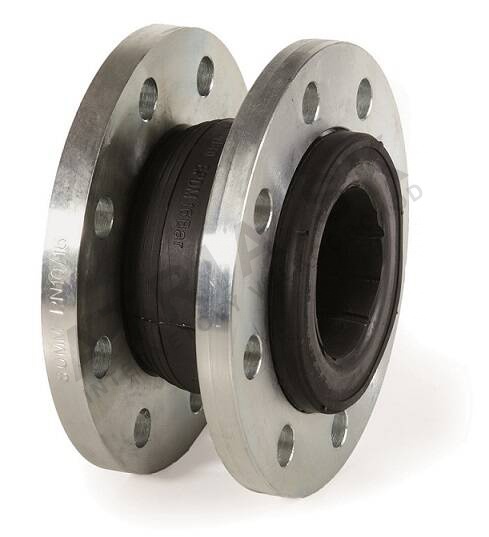

Roztažný kus z kaučuku s přírubami – s nerezovými přírubami – série F8 – DN 65; L=108 mm; EPDM

Detailní popis produktu

Roztažné kusy z kaučuku jsou nezbytnou součástí průmyslových a komerčních otopných a klimatizačních systémů, vodovodních sítí a stlačeného vzduchu. Absorbuje osové a boční pohyby způsobené tepelnou roztažností a mechanickými vibracemi. V budovách jako jsou továrny, elektrárny a velké kancelářské komplexy zajišťují tyto roztahovací kusy dlouhodobou integrity potrubních spojení. Montéři často pracují s přesnými tolerancemi, srovnáními a proměnlivými provozními podmínkami, kde je přesná kompenzace nezbytná.

V systémech chlazené vodou a glykolem je správná instalace a specifikace roztahovacích kusů kritická, aby se zabránilo únikům a předčasnému poškození. Tato verze podporuje pracovní teplotní rozsah od -10 °C do +100 °C a je vhodná pro prostředí, kde médium obsahuje až 50 % glykolů. Vzhledem ke vlastnostem EPDM těsnění však není vhodná pro páru nebo hydrokarbonová média.

Technické parametry

Instalace a připojení

Před instalací ověřte správné srovnání konců potrubí a ploch přírub, aby se zabránilo napětí na kaučukový prvek. Použijte specifikovaný vzor šroubů podle EN 1092-1 a rovnoměrně utiňte šrouby ve fázích, aby bylo zajištěno rovnoměrné zatížení těsnění. Celková délka roztahovacího kusu je 108 mm, což je třeba zohlednit při prostorovém plánování. Běžné chyby zahrnují přetížení, nesprávné usazení EPDM těsnění nebo ignorování doporučených limitů roztažnosti výrobce.

Ujistěte se, že je roztahovací kus instalován mezi dvěma pevnými částmi potrubí a že systém umožňuje volný pohyb v rámci osových a bočních rozsahů stanovených výrobcem. Vyhněte se instalaci v blízkosti ventilů nebo ohybů, kde by turbulentní proud mohl způsobit nerovnoměrné zatížení. Před montáží zkontrolujte, zda jsou všechny plochy přírub čisté a bez nečistot.

Kompatibilita a příslušenství

Tento roztahovací kus je kompatibilní se standardními DN 65 přírubovými potrubními systémy s PN 16 vybavenými přírubami. Vyžaduje standardní přírubové šrouby a podložky pro bezpečnou montáž. Při integraci do otopných nebo vodovodních systémů ujistěte se, že infrastruktura systému může akceptovat rozsah pohybu a zatížení stanovené výrobcem. Vzhledem k tomu, že nejsou uvedeny alternativní produkty, ověřte, že roztahovací kus vyhovuje všem konstrukčním specifikacím před nákupem.

Technický pozadí pro projektanty

Roztažný kus funguje tím, že umožňuje ovládaný osový a boční pohyb díky pružnosti EPDM kaučukového prvku. Nerezové příruby poskytují konstrukční podporu a těsnící plochy. Výběr EPDM zajišťuje odolnost vůči teplu a vodě, ale omezuje jeho použití v agresivních chemických prostředích. Projektanti by měli zohlednit maximální povolené stlačení nebo prodloužení během provozu systému a odkazovat se na technickou dokumentaci výrobce, aby se vyhnuli překročení rozsahu pohybu. Správné rozměrování závisí na očekávané tepelné roztažnosti potrubního systému a profilu pracovního tlaku.

Služba a provoz

Při pravidelné kontrole zkontrolujte známky opotřebení EPDM prvku, jako jsou trhliny nebo tvrdnutí, a ujistěte se, že všechny šrouby zůstávají utažené. Roztahovací kus nepožaduje plánovanou údržbu, ale vyžaduje pravidelné vizuální kontroly. Jakákoli neobvyklá hluk nebo vibrace mohou signalizovat nesrovnání nebo přílišné zatížení. Pokud je detekováno poškození nebo známky degradace kaučukového prvku, roztahovací kus je třeba okamžitě vyměnit.

Nejčastější otázky

Může tento roztahovací kus zvládnout vodu s vysokým obsahem glykolu?
Ano, je vhodný pro vodu s až 50 % glykolem. Nad tímto obsahem může dojít ke snížení výkonu.

Je tato verze vhodná pro páru?
Ne, není vhodná pro páru nebo parní systémy kvůli omezením materiálu EPDM.

Jaká je maximální povolená teplota pro provoz?
Je schopen kontinuálního provozu až do +100 °C, v závislosti na vlastnostech EPDM.

Může být tento roztahovací kus použit v systémech stlačeného vzduchu?
Ano, pokud zůstane provozní tlak a teplota v rámci uvedených limitů PN 16 a teplotního rozsahu.
