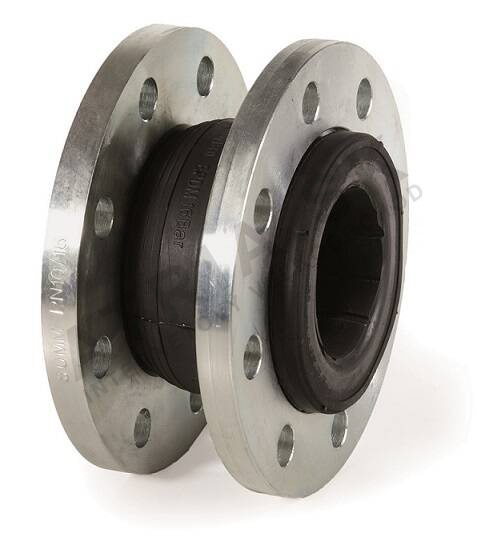

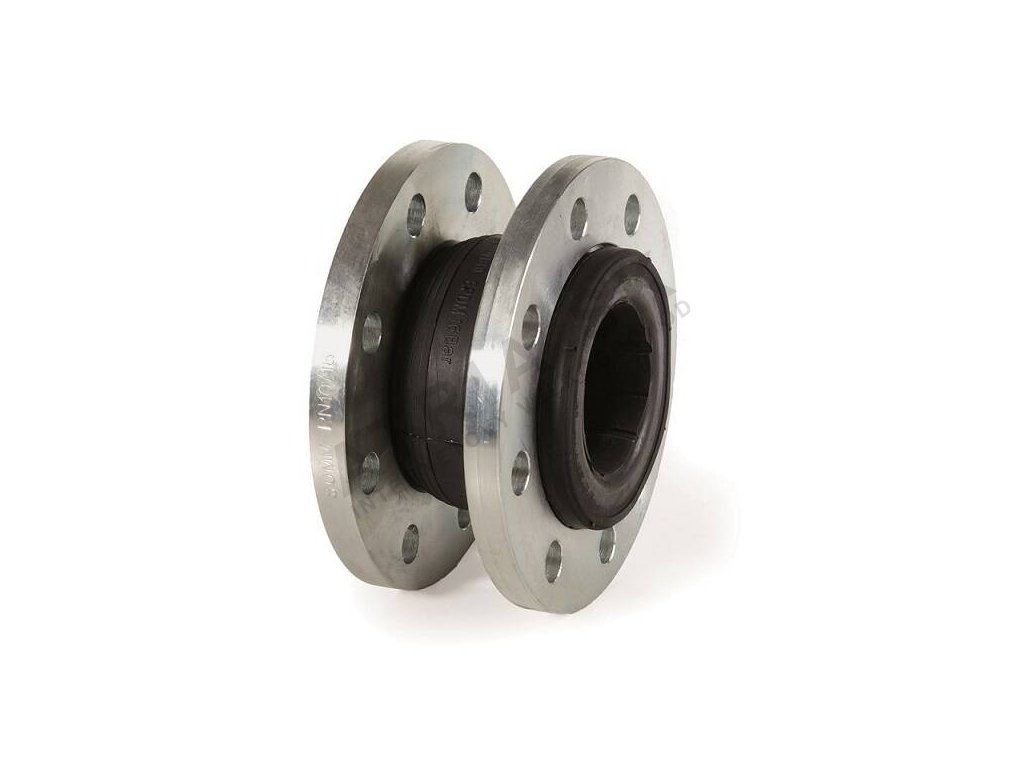

Kompensátor z gumy s šroubením - série F8 - DN 125; L=142 mm
Kód: F8500125Související produkty
Detailní popis produktu
Kompensátory z gumy s šroubením jsou základní komponenty v otopných, větracích a klimatizačních (HVAC) soustavách, stejně jako ve vodovodních a stlačené vzduchové sítích. Tyto zařízení slouží k přijímání tepelné roztažnosti, snižování přenosu vibrací a přijímání drobných nesrovnalostí v potrubních systémech. V průmyslových a komerčních budovách se běžně instalují v kotelnách, potrubích HVAC a vodovodních liniích, aby zajistily integrity a trvanlivost soustavy. Montéři musí zajistit, že kompensátor je správně rozměrován a umístěn, aby udržoval výkon soustavy a zabránil mechanickému namáhání připojených komponent.
Pro správnou instalaci kompensátoru z gumy s šroubením je třeba věnovat pozornost zarovnání, opěrným konstrukcím a provozním podmínkám systému. Kompensátor musí být instalován tak, aby umožnil osový pohyb bez bočních sil, které by mohly poškodit gumový prvek. Je také důležité zajistit, že šroubení jsou kompatibilní s ostatními částmi potrubního systému a že všechny spoje jsou bezpečné a netěsné.
Technické parametry
| Materiál - šroubení | Galvanizovaná ocel |
|---|---|
| Jmenovitý průměr | DN 125 |
| Jmenovitý tlak | PN 16 |
| Hmotnost | 9,322 kg |
| Kód | F8500125 |
| Značka | IVAR |
Instalace a připojení
Kompensátor z gumy s šroubením se připojuje pomocí standardních šroubení. Jmenovitý průměr DN 125 odpovídá vnitřnímu průměru potrubí a musí být přizpůsoben rozměrům šroubení sousedních komponent. Během instalace je důležité zkontrolovat zarovnání šroubení a zajistit, že kompensátor není vystaven bočním silám. Běžnou chybou je přetížení šroubů, což může způsobit deformaci gumového prvku a snížit jeho účinnost. Kompensátor musí být také instalován s dostatečným prostorem pro osový pohyb a nesmí být použit jako opora pro potrubní systém.Kompatibilita a příslušenství
Tento kompensátor je kompatibilní se standardními potrubními systémy s šroubením a může být použit spolu s dalšími IVARovými komponentami se šroubením. Je vhodný pro použití s vodou a glykolovými kapalinami, ale není doporučován pro páru, plyny nebo kapaliny s obsahem oleje. Při instalaci je důležité zajistit, že systém zahrnuje vhodné opory a že kompensátor nenahrazuje správné zarovnání nebo expanzní články v potrubním systému.Technický pozadí pro projektanty
Kompensátor z gumy s šroubením pracuje tak, že umožňuje osový pohyb, přičemž udržuje těsné spojení. Gumový prvek je posilován nylonem, aby zlepšil jeho odolnost a odolnost vůči mechanickému namáhání. Šroubení jsou vyrobeny z galvanizované oceli a jsou navržena tak, aby odolaly tlaku a teplotě uvedené v technických datech. Kompensátor je vhodný pro použití v HVAC a vodních systémech, ale není doporučován pro aplikace s párou, plyny nebo olejovými kapalinami. Doba životnosti kompensátoru závisí na provozních podmínkách, včetně teploty, tlaku a chemického složení kapaliny.Služba a provoz
Pravidelná kontrola kompensátoru z gumy s šroubením je doporučována, aby bylo zajištěno, že gumový prvek není poškozený a že šroubení jsou bezpečně připojená. Kompensátor by měl být kontrolován na známky opotřebení, jako jsou trhliny nebo deformace, a na jakékoliv netěsnosti. Pokud kompensátor vystavíme extrémním podmínkám nebo ukáže známky degradace, měl by být nahrazen, aby se zabránilo selhání systému.Nejčastější otázky
Může být kompensátor použit s glykolovými kapalinami?
Ano, kompensátor je vhodný pro použití s vodou obsahující až 50 % glykolu. Není doporučován pro páru, plyny nebo olejové kapaliny.
Je kompensátor vhodný pro použití v HVAC systémech?
Ano, kompensátor se běžně používá v otopných, větracích a klimatizačních (HVAC) systémech k přijímání tepelné roztažnosti a snižování vibrací.
Může být kompensátor použit jako opora pro potrubní systém?
Ne, kompensátor není navržen k podpoře hmotnosti potrubního systému. Musí být instalován s vhodnými oporami, aby se zabránilo mechanickému namáhání.
Jaká je maximální provozní teplota?
Kompensátor je vhodný pro použití při teplotách až +100°C. Není doporučován pro systémy s vyššími teplotami.
Doplňkové parametry
| Kategorie: | BRA.F8.500 - pryžový kompenzátor - ocel |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 9.322 kg |
| Jmenovitá světlost (DN): | DN 125 a více |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 125 |
| Jmenovitý tlak: | PN 16 |
| Materiál: | - příruby |
| Posledná aktuálizacia ceny: | 25.11.2024 21:10:20 |
