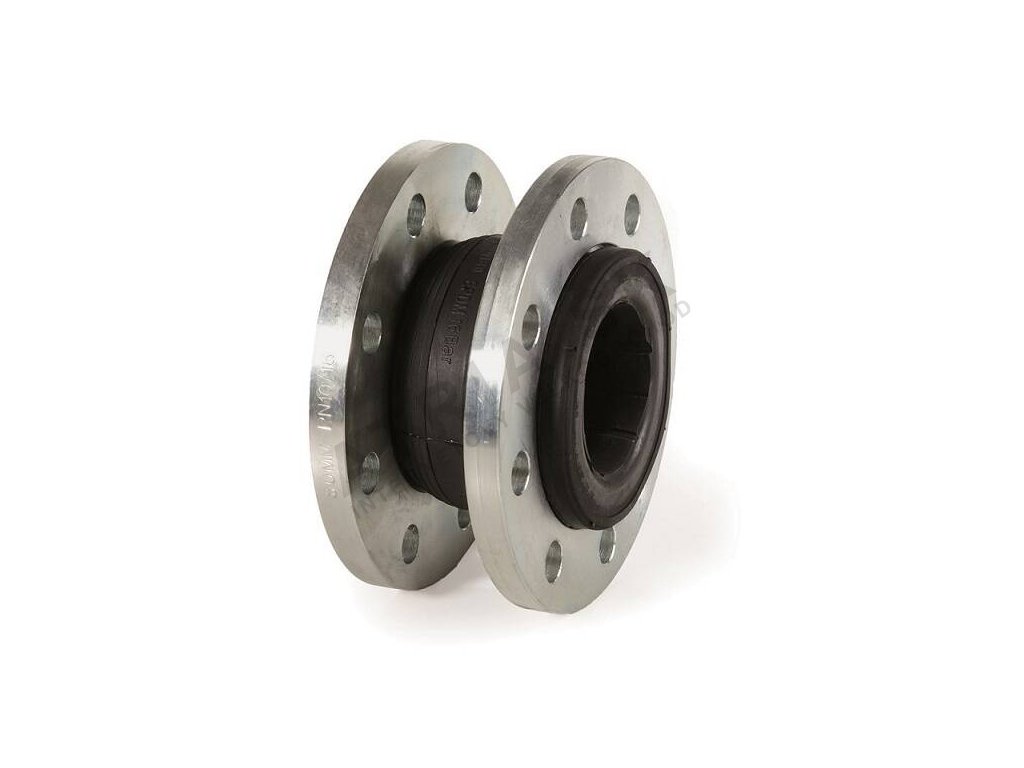

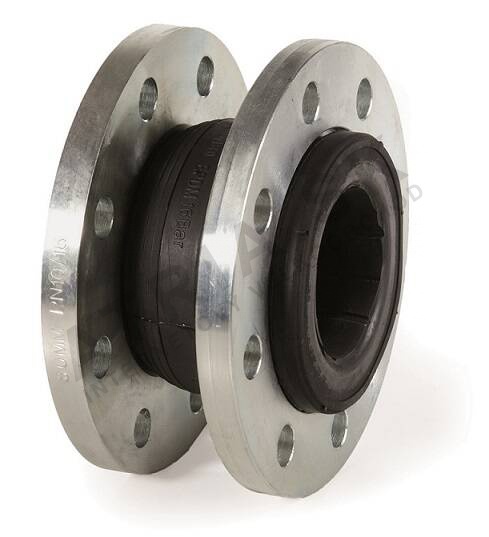

Svraštěný pryžový kompenzátor - série F8 - DN 200; L=177 mm

Detailní popis produktu

Svraštěné pryžové kompenzátory jsou nezbytnou součástí průmyslových a komerčních HVAC systémů, vodovodních sítí a stlačeného vzduchu. Tyto zařízení jsou instalovány do potrubí, aby absorbovaly axiální, boční a úhlové pohyby způsobené tepelným roztažením, vibracemi nebo nesrovnalostmi. V topných a chlazení systémech pomáhají snížit namáhání na potrubní opory a spoje, což zajišťuje dlouhodobou integritu systému. Instalatéři a technici je často používají v rozsáhlých aplikacích jako je městské vytápění, průmyslové potrubní systémy a stavební vybavení, kde flexibilita a trvanlivost jsou klíčové.

V systémech s kolísajícími teplotami a tlaky je správný výběr a instalace kompenzátoru zásadní. Model F8500200 je navržen pro prostředí, kde provozní tlak nepřesahuje PN 16 a teplota zůstává v rozmezí -10 °C až +100 °C. Je zvláště vhodný pro vodní systémy, včetně těch s obsahem glykolu až 50 %, a není vhodný pro páru, plyny nebo uhlovodíkové kapaliny. Kompenzátor musí být instalován dle pokynů výrobce, aby zajistil správné axiální pohyby a výkon systému.

Technické parametry

Materiál - svary	Ocel galvanizovaná
Jmenovitý průměr	DN 200
Jmenovitý tlak	PN 16
Hmotnost	17,5 kg
Kód	F8500200
Značka	IVAR

Technické parametry definují provozní limity a kompatibilitu kompenzátoru. Jmenovitý průměr (DN 200) určuje velikost potrubí, které se do něj vejde, zatímco jmenovitý tlak (PN 16) udává maximální povolený tlak. Rozsah provozní teploty (-10 °C až +100 °C) zajišťuje vhodnost pro širokou škálu HVAC a vodních systémů. Tyto hodnoty jsou kritické pro správné rozměrování a integraci do systému, zejména v aplikacích s tepelným roztažením a smrštěním.

Instalace a připojení

Svraštěný pryžový kompenzátor je instalován mezi dvě svraštěné části potrubí pomocí standardních svraštěných spojů. Jmenovitý průměr DN 200 odpovídá vnitřní velikosti potrubí a svary musí být kompatibilní s tlakovými klasifikacemi PN 16. Před instalací musí být kompenzátor kontrolován na správnou axiální rovnoběžnost a volnost pohybu. Běžné chyby při instalaci zahrnují přetěsnění svraštěných šroubů, což omezí pohyb, nebo nedostatečný prostor pro axiální rozpětí. Je také důležité zajistit, že kompenzátor není vystaven torzním nebo bočním silám mimo jeho konstrukční limity.

Kompatibilita a příslušenství

Tento kompenzátor je kompatibilní se standardními svraštěnými potrubními systémy navrženými pro tlak PN 16. Je určen pro média na bázi vody, včetně těch s obsahem glykolu až 50 %. Pro základní instalaci není třeba žádné další příslušenství, ale doporučuje se porovnat technický datový list pro konkrétní požadavky systému. Související produkty zahrnují další kompenzátory ze stejné řady a kompatibilní svraštěné komponenty.

Technický pozadí pro projektanty

Kompenzátor funguje tím, že umožňuje axiální pohyb díky flexibilitě pryžového prvku. Svraštěné konce jsou vyrobeny z galvanizované oceli a flexibilní prvek je pryž EPDM posilovaný nylonem. Tato kombinace materiálů poskytuje odolnost proti vodě, glykolu a středním teplotám. Kompenzátor se integruje do systému tím, že absorbuje tepelné rozpětí a zmenšuje namáhání na potrubní spoje. Doba trvanlivosti a účinnost závisí na provozních podmínkách, zejména na rozsahu teplot a kompatibilitě médií. Vystavení nekompatibilním kapalinám nebo nadměrnému tlaku může vést ke zbytečnému poškození.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučeny k zjištění známek opotřebení, trhlin nebo úniků. Kompenzátor by měl být sledován na jakékoliv omezení pohybu nebo abnormální hluk během provozu. V technickém datovém listu nejsou uvedeny konkrétní intervaly servisu, ale jakékoliv poškození nebo deformace by měly být okamžitě vyřešeny. Kompenzátor by neměl být použit mimo jeho specifikované limity teploty nebo tlaku, protože to může ohrozit jeho strukturní integritu a výkon.

Nejčastější otázky

Lze model F8500200 připojit do systému s obsahem glykolu nad 50 %?
Ne, kompenzátor je vhodný pouze pro vodu s obsahem glykolu až 50 %. Vyšší koncentrace může degradovat pryžový prvek EPDM.

Je kompenzátor vhodný pro páru?
Ne, model F8500200 není navržen pro páru. Je určen pouze pro vodu a glykolová média.

Lze kompenzátor použít ve stlačeném vzduchovém systému?
Ano, lze jej použít ve stlačeném vzduchovém systému, pokud tlak nepřesahuje PN 16 a teplota zůstává v rozmezí -10 °C až +100 °C.

Jaká je maximální povolená teplota pro pryžový prvek?
Maximální provozní teplota je +100 °C. Překročení této mez může způsobit degradaci pryže EPDM a zkrátit životnost kompenzátoru.
