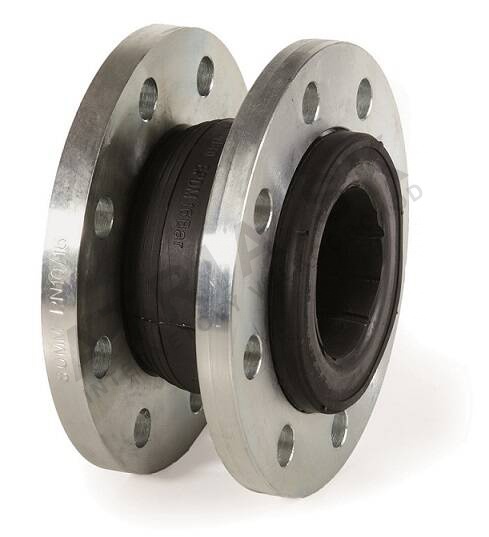

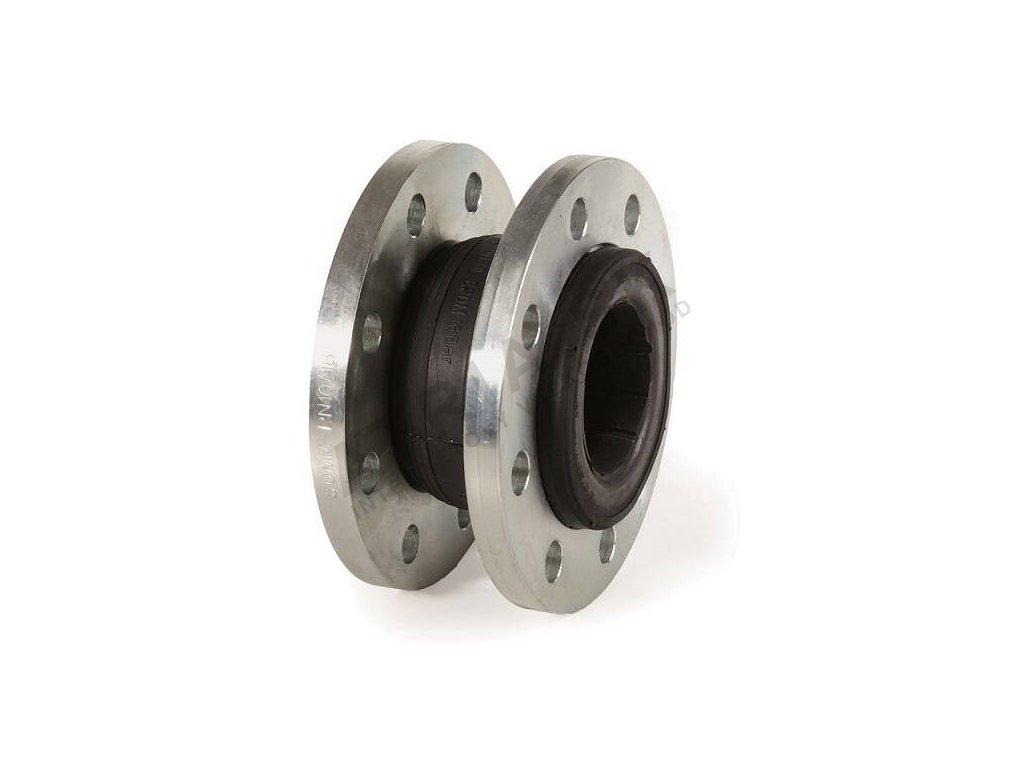

Roztažný kompenzátor s přírubou - série F8 - DN 250; L=206 mm

Detailní popis produktu

Roztažné kompenzátory s přírubou jsou základními komponentami v topných, větracích a klimatizačních (HVAC) systémech, stejně jako ve vodovodních a stlačeného vzduchu rozvodech. Tyto zařízení slouží k přijímání tepelné roztažnosti, snižování přenosu vibrací a přijímání drobných nesrovnalostí v potrubních systémech. Instalatéři a technici pracující v obchodních a průmyslových budovách často setkávají s těmito kompenzátory v kotelních systémech, chillerových smyčkách a čerpacích stanicích. Správné vybavení a montáž těchto komponent zajišťuje integrity a trvanlivost systému.

V systémech, kde je tepelná roztažnost důležitá, použití roztahovacího kompenzátoru s přírubou zabrání zatížení potrubních spojů a opor. Kompenzátor umožňuje osu pohyb v rámci stanovených mezí, čímž zajišťuje flexibilitu systému a odolnost vůči mechanickému zatížení. Provozní podmínky, včetně tlaku a teploty, musí být pečlivě zváženy, aby byla zajištěna kompatibilita s systémovým médiem a prostředím.

Technické parametry

Materiál - příruby	Galvanizovaná ocel
Jmenovitý průměr	DN 250
Jmenovitý tlak	PN 16
Hmotnost	24,15 kg
Kód	F8500250
Značka	IVAR

Jmenovitý průměr (DN 250) a tlaková třída (PN 16) jsou klíčové pro určení vhodnosti kompenzátoru pro konkrétní aplikaci. Rozsah provozní teploty (-10 °C až +100 °C) definuje prostředí, ve kterém kompenzátor může být použit. Tyto parametry jsou základní pro zajištění, že kompenzátor může zvládnout mechanické a tepelné zatížení systému bez poruchy. Výrobce poskytuje podrobná pravidla pro povolený osu pohyb, která je třeba dodržovat během instalace.

Instalace a připojení

Roztažný kompenzátor s přírubou se připojuje pomocí standardních přírubových spojů. Příruby musí být pečlivě zarovnány, aby se zabránilo nesrovnalosti, která by mohla vést k nerovnoměrnému namáhání pružného prvku. Kompenzátor musí být instalován s dostatečným místem pro povolený osu pohyb. Montážník by měl ověřit, že povrchy přírub jsou čisté a bez nečistot, před tím, než příruby spojí šrouby. Běžné chyby při instalaci zahrnují přetížení šroubů, což může poškodit pružný prvek, a opomenutí zohlednit rozsah pohybu kompenzátoru při plánování rozložení systému.

Kompatibilita a příslušenství

Tento kompenzátor je kompatibilní se standardními přírubovými potrubními systémy pracujícími v rámci stanovených tlakových a teplotních mezí. Je navržen pro použití s vodou obsahující až 50 % glykolu a není vhodný pro páru, plyny nebo olejová média. Při instalaci zkontrolujte, zda rozměry přírub a vzor šroubů odpovídají systémovým komponentám. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale technická dokumentace výrobce by měla být konsultována pro konkrétní požadavky systému.

Technický pozadí pro projektanty

Roztažný kompenzátor s přírubou pracuje tím, že umožňuje osu pohyb díky pružnosti EPDM pružného prvku. Posilovací nylonská vrstva poskytuje další sílu a odolnost vůči mechanickému namáhání. Galvanizované ocelové příruby zajišťují kompatibilitu se standardními přírubovými potrubními systémy. Doba životnosti kompenzátoru je ovlivněna provozními podmínkami, včetně teploty, tlaku a chemického složení systémového média. Správné rozměry a dodržování pohybových mezí výrobce jsou zásadní pro zajištění dlouhodobého výkonu a integrity systému.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučeny k zjištění známek opotřebení, jako jsou trhliny nebo deformace pružného prvku. Šrouby přírub by měly být kontrolovány na utažení a známky koroze. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale jakékoli odchylky by měly být okamžitě vyřešeny, aby se zabránilo selhání systému. Kompenzátor by měl být vyměněn, pokud pružný prvek ukazuje známky degradace nebo jsou poškozeny příruby.

Nejčastější otázky

Může být roztahovací kompenzátor s přírubou použit s glykolovými médii?
Ano, je vhodný pro použití s vodou obsahující až 50 % glykolu. EPDM pružný prvek je odolný vůči chemickým vlastnostem glykolových médií.

Je kompenzátor vhodný pro párové systémy?
Ne, kompenzátor není vhodný pro párové systémy. Rozsah provozní teploty a materiálové vlastnosti nejsou navrženy pro párové aplikace.

Může být kompenzátor použit ve stlačeném vzduchu systémech?
Ano, může být použit ve stlačeném vzduchu systémech pracujících v rámci stanovených tlakových a teplotních mezí. Přírubové připojení zajišťuje bezpečné zapojení do těchto systémů.

Jaký je maximální povolený osu pohyb pro tento kompenzátor?
Maximální povolený osu pohyb musí být určen podle technického listu výrobce. Kompenzátor nesmí být natáhnut nebo stlačen mimo tyto limity, aby se zabránilo poškození.
