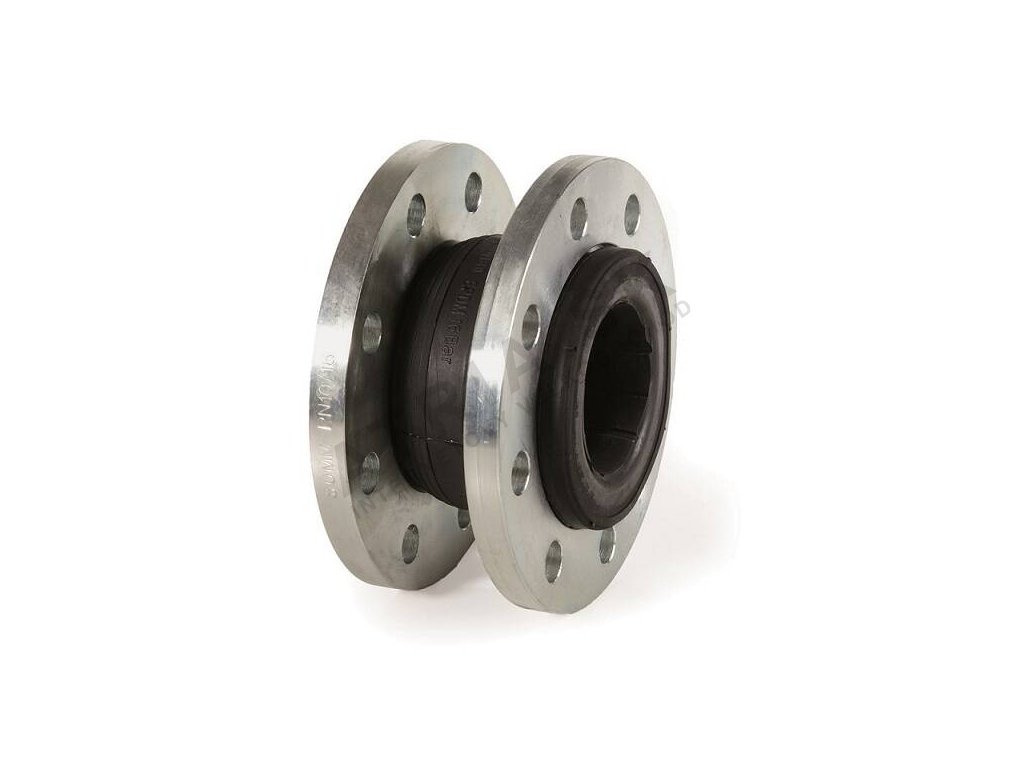

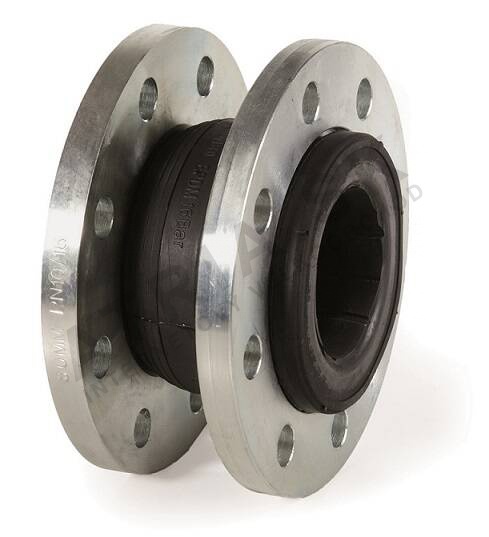

Roztažný kus z gumy s přírubou - série F8 - DN 80; L=116mm

Detailní popis produktu

Roztažné kusy z gumy s přírubou jsou zásadní komponenty v systémech HVAC, rozvodech vody a stlačeného vzduchu. Slouží k přijímání tepelné roztažnosti, snižování přenosu vibrací a kompenzaci šikmosti potrubních systémů. Instalatéři pracující ve komerčních a průmyslových budovách často setkávají s těmito prvky v kotlových systémech, centrálních topných smyčkách a rozvodech vody, kde je potřeba flexibilita a odolnost. Kompensátor je instalován mezi pevnými částmi potrubí, aby umožnil řízený pohyb a zároveň zachoval integritu systému.

Přesný výběr a správná instalace roztahovacího kusu z gumy zajišťuje dlouhodobou funkčnost a zabrání předčasnému poškození. Kompensátor musí být rozměrován podle tlaku, teploty a očekávaného pohybu systému. Používá se obvykle v uzavřených smyčkách, kde je tepelná roztažnost známým faktorem. Kompensátor musí být instalován tak, aby umožnil osu, boční a úhlový pohyb podle specifikací výrobce.

Technické parametry

Materiál - příruby	Ocel galvanizovaná
Jmenovitý průměr	DN 80
Jmenovitý tlak	PN 16
Hmotnost	6,067 kg
Kód	F8500080
Značka	IVAR

Jmenovitý průměr DN 80 a maximální pracovní tlak PN 16 jsou klíčové pro určení vhodnosti tohoto kompenzátoru v daném systému. Rozsah pracovní teploty od -10°C do +100°C znamená, že je vhodný pro vytápění i chlazení. Příruby jsou z galvanizované oceli a pružný prvek je z EPDM posilovaného nylonem. Tyto vlastnosti určují odolnost kompenzátoru proti korozi, pružnost a kompatibilitu s pracovním médiem.

Instalace a připojení

Roztažný kus z gumy s přírubou se připojuje pomocí standardních přírubových spojů. Jmenovitý průměr DN 80 odpovídá vnitřnímu průměru potrubí a příruby musí být zarovnány a utaženy podle momentových specifikací výrobce. Je důležité zajistit, aby kompenzátor nebyl vystaven vnějším silám, které by mohly způsobit předčasné opotřebení nebo selhání. Běžné chyby při instalaci zahrnují přetížení šroubů, šikmost přírub a nedostatečné umožnění osového pohybu. Kompensátor musí být instalován na přímém úseku potrubí a systém musí být kontrolován na správné zarovnání a opory před uvedením do provozu.

Kompatibilita a příslušenství

Tento kompenzátor je kompatibilní se standardními systémy HVAC a vodovody, které používají přírubové spoje. Je vhodný pro vodu s až 50 % glykolem, ale není doporučen pro páru, plyny nebo olejová média. K standardní instalaci nejsou potřeba žádná další příslušenství, ale je důležité zajistit, aby systém obsahoval vhodné opory a kotvy pro řízení sil generovaných tepelnou roztažností a smrštěním. Kompensátor musí být vybrán podle tlaku a teploty systému, aby zajišťoval dlouhodobou funkčnost.

Technický pozadí pro projektanty

Roztažný kus z gumy s přírubou funguje tím, že umožňuje řízený pohyb mezi částmi potrubí, přičemž udržuje těsné spojení. Pružný prvek z EPDM posilovaného nylonem poskytuje potřebnou pružnost pro přijímání tepelné roztažnosti a tlumení vibrací. Galvanizované ocelové příruby zajišťují kompatibilitu se standardními potrubními systémy a poskytují konstrukční podporu. Výkon kompenzátoru je ovlivněn pracovním tlakem, teplotou a typem transportované kapaliny. Správné rozměrování a instalace jsou zásadní pro zabránění přetížení kompenzátoru a zajištění, že pracuje v rámci jeho návrhových mezí.

Služba a provoz

Kompensátor vyžaduje minimální údržbu, ale by měl být pravidelně kontrolován na známky opotřebení, netěsnosti nebo šikmosti. Šrouby přírub by měly být kontrolovány na utažení a případně znovu utaženy. Pružný prvek by měl být kontrolován na trhliny, případné zvětšení nebo jiné známky degradace. Pokud je zjištěno jakékoliv poškození, kompenzátor by měl být okamžitě vyměněn, aby se zabránilo selhání systému. Pracovní teplota a tlak by měly být sledovány, aby zůstávaly v rámci specifikací. V technické dokumentaci nejsou uvedena konkrétní období údržby, ale pravidelné vizuální kontroly jsou doporučeny jako součást běžné údržby systému.

Nejčastější otázky

Může být tento kompenzátor použit ve společenském systému páry?
Ne, tento kompenzátor není vhodný pro systémy páry. Technické specifikace uvádějí, že není doporučen pro páru, plyny nebo olejová média.

Je tento kompenzátor kompatibilní s glykolovými kapalinami?
Ano, kompenzátor je vhodný pro vodu s až 50 % glykolem. To z něj dělá vhodný prvek pro systémy vytápění a chlazení, kde se glykol používá jako antifriz.

Může být tento kompenzátor použit ve stlačeném vzduchovém systému?
Ano, kompenzátor je vhodný pro stlačené vzduchové systémy. Pracovní tlak PN 16 a teplotní rozsah od -10°C do +100°C z něj dělají vhodný prvek pro takové aplikace.

Jaká je maximální pracovní teplota pro tento kompenzátor?
Maximální pracovní teplota je +100°C. Kompensátor není vhodný pro systémy s vyššími teplotami, protože by to mohlo způsobit degradaci pružného prvku.
