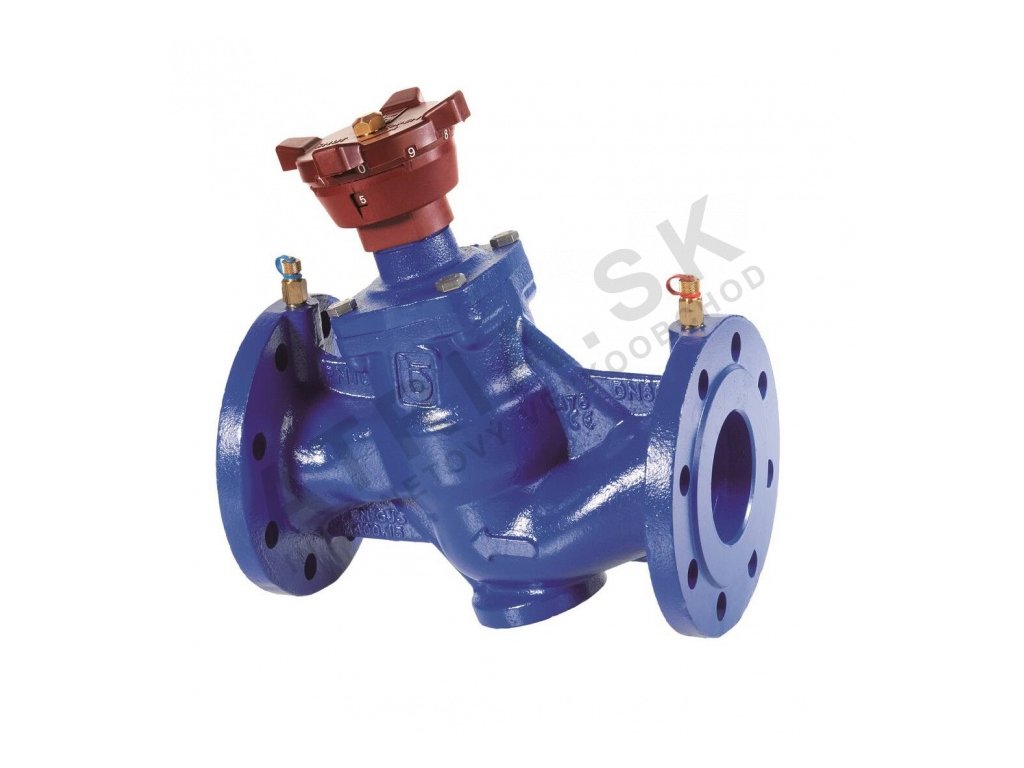

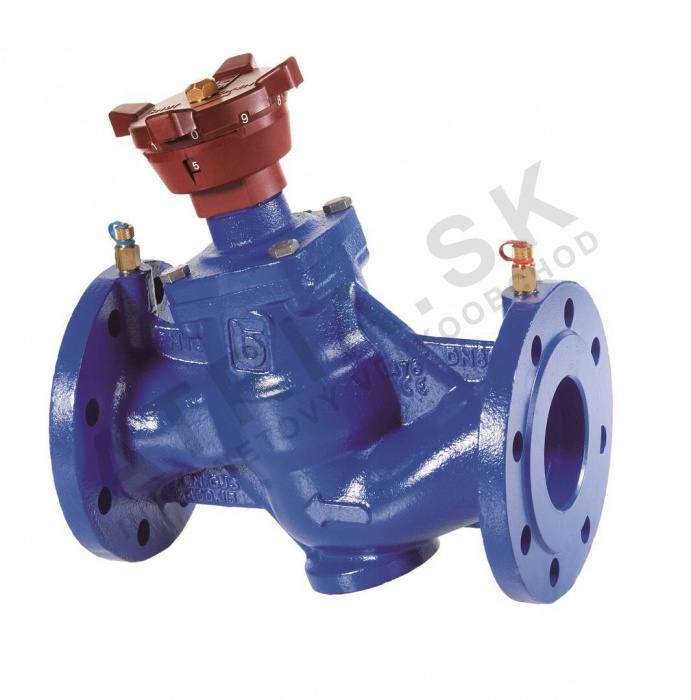

Svárkový a vyvažovací ventil s připojením na šroubení – řada EKOFLUX S – DN 125; Kvs 268,4 m³/h

Detailní popis produktu

Svárkové a vyvažovací ventily jsou základní komponenty centrálního vytápění a systémů VZT. Běžně se používají v komerčních a průmyslových budovách pro regulaci a vyvažování průtoku kapaliny v topných okruzích. Instalatéři a servisní technici je setkávají v aplikacích jako je městské vytápění, velké větrací systémy a průmyslové okruhy s procesní vodou. Tyto ventily zajišťují přesné řízení průtoků a udržování vyváženosti systému, zejména v komplexních víceokružových systémech.

Korektní rozměr a výběr ventilu jsou klíčové pro zajištění efektivního provozu systému a jeho trvanlivosti. Ventil musí odpovídající hydraulickým požadavkům okruhu, aby se zabránilo přetížení čerpadla nebo vzniku nadměrných tlakových ztrát. Měl by být také kompatibilní s pracovním médiem a teplotními podmínkami systému.

Technické parametry

Montáž a připojení

Před montáží ověřte, že rozměry šroubení a otvory pro šrouby odpovídají potrubnímu systému. Ventil se připojuje šroubením dle normy EN 1092-1. Ujistěte se, že povrch pro těsnění je čistý a bez nečistot. Šrouby utahujte rovnoměrně ve hvězdicovém schématu, aby nedocházelo ke zkroucení povrchů šroubení. Nekorektní utažení nebo špatné zarovnání může vést ke netěsnostem nebo předčasnému opotřebení těsnění.

Běžné chyby při montáži zahrnují použití nesprávných materiálů pro těsnění nebo nedostatečné zarovnání šroubení. Vždy se obracejte na pokyny výrobce ohledně momentu utažení a postupu srovnání. Ventil by měl být instalován v poloze, která umožňuje snadný přístup pro nastavení a údržbu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s systémy VZT pracujícími v uvedeném rozsahu teplot a tlaků. Je navržen k provozu s vodou nebo glykolovými směsmi s obsahem glykolu až 50 %. Podle konfigurace systému mohou být potřeba další komponenty, jako jsou tlakové manometry, průtokoměry a pohonové aktuátory. Pro tento model nejsou uvedeny žádné alternativní nebo doplňkové produkty.

Technický pozadí pro projektanty

Val EKOFLUX S funguje tím, že otvírá nebo uzavírá tok kapaliny otáčením disku nebo klapky. Tělo je vyrobeno z litiny (EN GJL 250), což poskytuje vysokou mechanickou pevnost a odolnost proti tepelnému roztažení. Hřídel je vyrobena z mosazi (CuZn40Pb2) a je těsněna EPDM materiálem, což zajistí spolehlivé těsnění i za různých teplotních podmínek. Návrh hřídele bez zvedání zabrání úniku kapaliny podél hřídele během provozu.

Ventil se integruje do systému prostřednictvím standardních šroubení a je vhodný pro použití v uzavřených systémech s vyvažovanými průtoky. Trvanlivost a efektivita závisí na správné montáži, správném rozměru a pravidelném kontrolování příznaků opotřebení nebo koroze. Vyhněte se použití ventilu s párou nebo hydrokarbonovými kapalinami, protože ty mohou poškodit těsnicí materiál EPDM a vnitřní komponenty.

Údržba a provoz

Během provozu sledujte příznaky úniku kolem šroubení a těsnění hřídele. Pokud se ventil stane obtížně ovladatelný, může to znamenat vnitřní znečistění nebo opotřebení těsnicích ploch. Věnujte pozornost vnějšímu čištění ventilu a zkontrolujte hřídel a sedlo pro usazeniny. V technických datech není uvedeno žádné konkrétní intervaly údržby, ale doporučuje se pravidelná vizuální inspekce pro zajištění pokračujícího provozu.

Ujistěte se, že ventil je plně otevřený během běžného provozu, aby nedocházelo k nadbytečným tlakovým ztrátám. Pokud se ventil používá pro vyvažování, nastavujte podle potřeb průtoku systému pomocí kalibrovaného nástroje. Nikdy neoperačujte ventil nad jeho maximální teplotní nebo tlakové limity, protože to může ohrozit integritu těsnicích materiálů a těla.

Často kladené otázky

Může být ventil EKOFLUX S DN 125 použit v systému s glykolovou tekutinou?
Ano, ventil je vhodný pro vodu s obsahem glykolu až 50 %. Materiál těsnění EPDM je kompatibilní s glykolovými roztoky.

Je ventil vhodný pro provoz s párou?
Ne, ventil není vhodný pro páru nebo kapaliny založené na hydrokarbonech. Těsnění EPDM může degradovat při vystavení páře nebo olejům.

Může být ventil použit v systému s maximální provozní teplotou 140 °C?
Ano, ventil je certifikován pro trvalý provoz až do +140 °C, což ho činí vhodným pro vysokoteplotní vytápění a systémy VZT.

Může být ventil EKOFLUX S DN 125 použit s aktuátorem pro automatizované ovládání?
Ano, ventil lze připojit k aktuátoru pro automatizované ovládání. Ujistěte se, že aktuátor je kompatibilní s konstrukcí hřídele a momentem síly ventilu.
