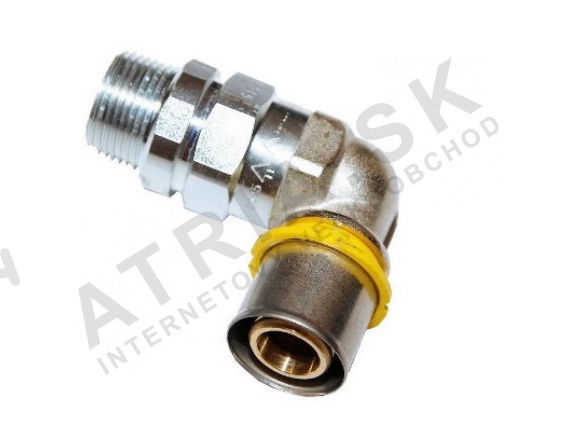

PRESS-GAS požární armatura - roh, 3/4 palce M x 26 IVAR.TASK 511

Detailní popis produktu

Tato požární armatura je navržena pro integraci do plynových distribučních systémů, kde potrubí ALPEX-GAS přechází z vnějšího na vnitřní rozvadění. Často se používá v obytných a komerčních budovách, kde plynové linky procházejí konstrukčními prvky, jako jsou stěny nebo stropy. Armatura zajišťuje bezpečné a požárně odolné spojení mezi flexibilním potrubím ALPEX-GAS a pevnými závitovými komponentami. Instalatéři pracující na plynových systémech při novostavbách nebo rekonstrukcích najdou tuto armaturu vhodnou pro aplikace, kde se směr potrubí změní po opuštění konstrukční bariéry.

Takové armatury jsou zásadní pro udržení integrity plynového přívodu a zabránění úniků v případě požáru. Rozsah provozních teplot a tlakové klasifikace jsou klíčové pro zajištění funkčnosti armatury za normálních i nouzových podmínek. Montáž by měla být provedena v souladu s příslušnými technickými normami, aby byla zajištěna bezpečnost systému a dodržování předpisů.

Technické parametry

Jmenovitá tlaková klasifikace PN 10 označuje maximální tlak, který armatura dokáže vydržet za normálních provozních podmínek. Rozsah provozních teplot od -20°C do +60°C zajišťuje funkčnost armatury v širokém rozsahu okolních podmínek. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby odpovídaly požadavkům systému a prostředí.

Montáž a připojení

Montáž zahrnuje připojení potrubí ALPEX-GAS k vnitřnímu závitovému připojení pomocí rohové armatury. Mužský závit 3/4 palce musí být přizpůsoben kompatibilnímu ženskému závitům na potrubí nebo komponentě. Montér by měl zajistit, že závit je čistý a bez nečistot před utažením. Může být vyžadován momentový klíč, aby byla dosažena správná utahovací síla bez poškození závitů nebo těsnění.

Kompatibilita a příslušenství

Tato armatura je speciálně navržena pro použití s potrubními systémy ALPEX-GAS. Vyžaduje kompatibilní vnitřní závitové připojení k dokončení montáže. Pro standardní montáže se obvykle nepožadují žádné další příslušenství. Montéři by měli ověřit, že systémové komponenty jsou kompatibilní s materiálem a tlakovými klasifikacemi armatury, aby byla zajištěna dlouhodobá funkčnost a bezpečnost.

Technický pozadí pro projektanty

Armatura funguje jako požární ochranné zařízení tím, že udržuje bezpečné spojení mezi flexibilními a pevnými částmi plynového systému. Tělo z oceli galvanizované poskytuje odolnost proti korozi, zatímco mosazné komponenty zajišťují odolnost a kompatibilitu s plynovým médiem. Těsnící materiál HNBR zajišťuje těsné těsnění za různých tlakových a teplotních podmínek. Integrace do systému závisí na správné ose potrubí a závitového připojení, aby nebyla na armatuře působila žádná napětí během provozu. Doba životnosti je ovlivněna kvalitou montáže, provozními podmínkami a údržbou systému.

Služba a provoz

Doporučuje se pravidelné prohlédnutí armatury, aby bylo zajištěno bezpečné a netěsné spojení. Montér by měl kontrolovat případné známky koroze, opotřebení nebo poškození závitů a těsnících ploch. V technických datech nejsou uvedena žádná konkrétní období údržby, ale jakékoliv známky degradace by měly být řešeny co nejdříve. Armatura nevyžaduje pravidelnou údržbu za normálních provozních podmínek.

Nejčastější otázky

Může být požární armatura IVAR PRESS-GAS roh použita s jinými typy plynových potrubí?
Ne, je speciálně navržena pro použití s potrubními systémy ALPEX-GAS a vnitřními závitovými připojeními.

Jaká je maximální provozní teplota armatury?
Armatura je určena pro provoz až do +60°C, jak je uvedeno v technických parametrech.

Je armatura vhodná pro použití v plynových systémech s vysokým tlakem?
Jmenovitá tlaková klasifikace PN 10 znamená, že je vhodná pro systémy pracující za normálních podmínek až do 10 bar.

Může být armatura použita v horizontálních i vertikálních instalacích?
Ano, armatura je vhodná pro použití v obou orientacích, pokud je spojení správně zarovnáno a utaženo.
