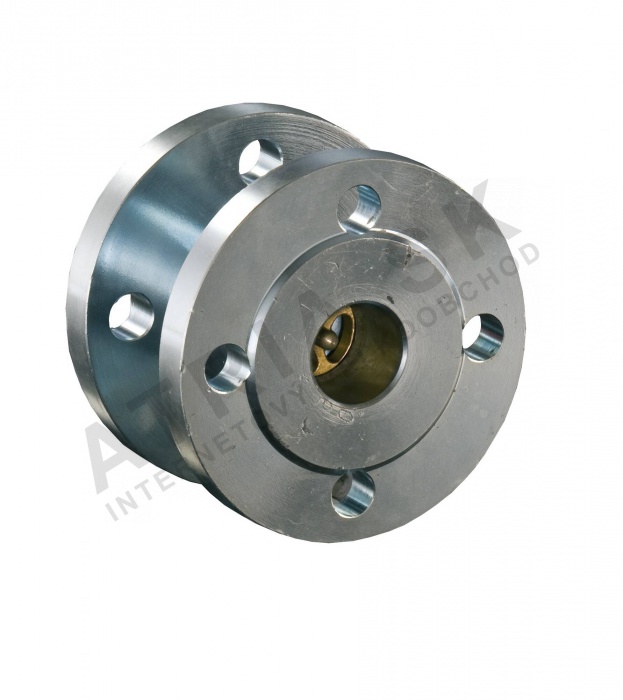

Požární kovová přípojka pro DN 40 s 4 otvory

Detailní popis produktu

Požární kovové přípojky jsou zásadní komponenty v plynových soustavách, kde bezpečnost při požáru je klíčovým požadavkem. Tyto přípojky se často instalují v průmyslových a obchodních budovách, zejména v místech, kde plynová potrubí procházejí stěnami nebo odděleními s požární odolností. IVAR TASF04000 je navržen k integraci do takových systémů, zajišťuje automatické vypnutí plynového přívodu v případě požáru. Tím zabraňuje šíření plamenů a minimalizuje riziko plynových nebezpečí. Instalatéři pracující na plynových distribučních systémech musí zajistit, že tyto přípojky jsou správně umístěny a připojeny, aby byla zajištěna integrita a bezpečnost systému.

Při instalaci do plynových přívodních linek musí být přípojka umístěna v místech, kde jsou přítomny požární bariéry. Jedná se o místa jako jsou otvory ve stěnách nebo pod vyvýšenými podlahami. Přípojka zůstává funkční za normálních provozních podmínek, ale aktivuje se při vystavení vysokým teplotám, tím uzavře potrubí a zabrání úniku plynu. To je zvláště důležité v souladu s požadavky na požární bezpečnost pro plynové instalace.

Technické parametry

Instalace a připojení

IVAR TASF04000 se instaluje pomocí kovového připojení podle norem DIN 2501. Přípojka je vybavena čtyřmi otvory pro šroubení k sousedním kovům, což zajišťuje bezpečné a netěsné připojení. Instalatér musí ověřit, že povrchy kovů jsou čisté a bez nečistot před utažením šroubů. Je důležité použít správné hodnoty momentu pro šrouby, aby nedošlo k přetížení nebo podtěžení, což by mohlo kompromitovat těsnost. Běžnou chybou při instalaci je nesprávná srovnání kovů, což může vést k nerovnoměrnému namáhání přípojky a potenciálnímu selhání. Aby se tomu zabránilo, měl by instalatér použít nástroje pro srovnání a zajistit, že kovové plochy jsou rovnoběžné před utažením.

Kompatibilita a příslušenství

IVAR TASF04000 je kompatibilní se standardními plynovými potrubími a kovovými systémy navrženými pro připojení DN 40. Je určen k použití s ocelovými kovy s galvanickým nátěrem a musí být připojen pomocí šroubů a podložek vhodné velikosti a materiálu. K základní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se použít kvalitní těsnící materiály, aby bylo zajištěno trvanlivé připojení. Pro tento model nejsou uvedeny žádné související produkty, ale instalatéři by vždy měli odkazovat na technickou dokumentaci výrobce pro konkrétní informace o kompatibilitě.

Technický pozadí pro projektanty

IVAR TASF04000 pracuje na principu termického uvolnění. Když okolní teplota dosáhne přibližně +100°C (s tolerancí -5 K), je uvnitř přípojky aktivován uvolňovací prvek, který způsobí uzavření vnitřního ventilu a zablokování průtoku plynu. Tento mechanismus je navržen tak, aby se aktivoval rychle a spolehlivě, zajišťuje, že plyn neunikne do oblasti požáru. Přípojka je vyrobena z oceli s galvanickým nátěrem, která poskytuje odolnost proti korozi a mechanickou pevnost. Materiál je vhodný pro použití jak vnitřně, tak vně budov, pokud zůstanou teplotní a tlakové podmínky v rámci specifikovaných mezí. Integrace přípojky do plynového systému vyžaduje pečlivé plánování, aby bylo zajištěno, že bude umístěna v místě, kde může efektivně izolovat plynový přívod v případě požáru.

Služba a provoz

Po instalaci vyžaduje IVAR TASF04000 minimální údržbu. V technické dokumentaci nejsou uvedena žádná plánovaná servisní období a přípojka je navržena tak, aby zůstala funkční bez pravidelného zásahu. Doporučuje se však kontrolovat přípojku během pravidelných kontrol systému, aby bylo zajištěno, že kovové připojení zůstává bezpečné a že nejsou přítomny známky koroze nebo poškození. Pokud byla přípojka aktivována během požáru, musí být nahrazena novou jednotkou, protože mechanismus termického uvolnění je jednorázový. Přípojka nesmí být znovuaktivována nebo opravena po aktivaci.

Nejčastější otázky

Může být IVAR TASF04000 použit v prostředí s vysokou teplotou?
Přípojka je navržena tak, aby odolala teplotám až +650°C po dobu 30 minut během požáru, ale nesmí být použita v prostředí, kde normální provozní teplota přesahuje +60°C.

Je IVAR TASF04000 kompatibilní s jinými typy kovů?
Přípojka je navržena pro použití s kovy podle DIN 2501 a není kompatibilní s jinými normami kovů bez dodatečných adaptéru nebo úprav.

Může být přípojka ručně uzavřena?
Ne, IVAR TASF04000 je automatické zařízení s termickým uvolněním a nemůže být ručně uzavřena. Je navržena tak, aby se aktivovala pouze tehdy, když okolní teplota dosáhne určitého prahu.

Co se stane po aktivaci přípojky?
Po aktivaci se vnitřní ventil uzavře trvale. Přípojka musí být nahrazena novou jednotkou, protože mechanismus termického uvolnění je jednorázový.
