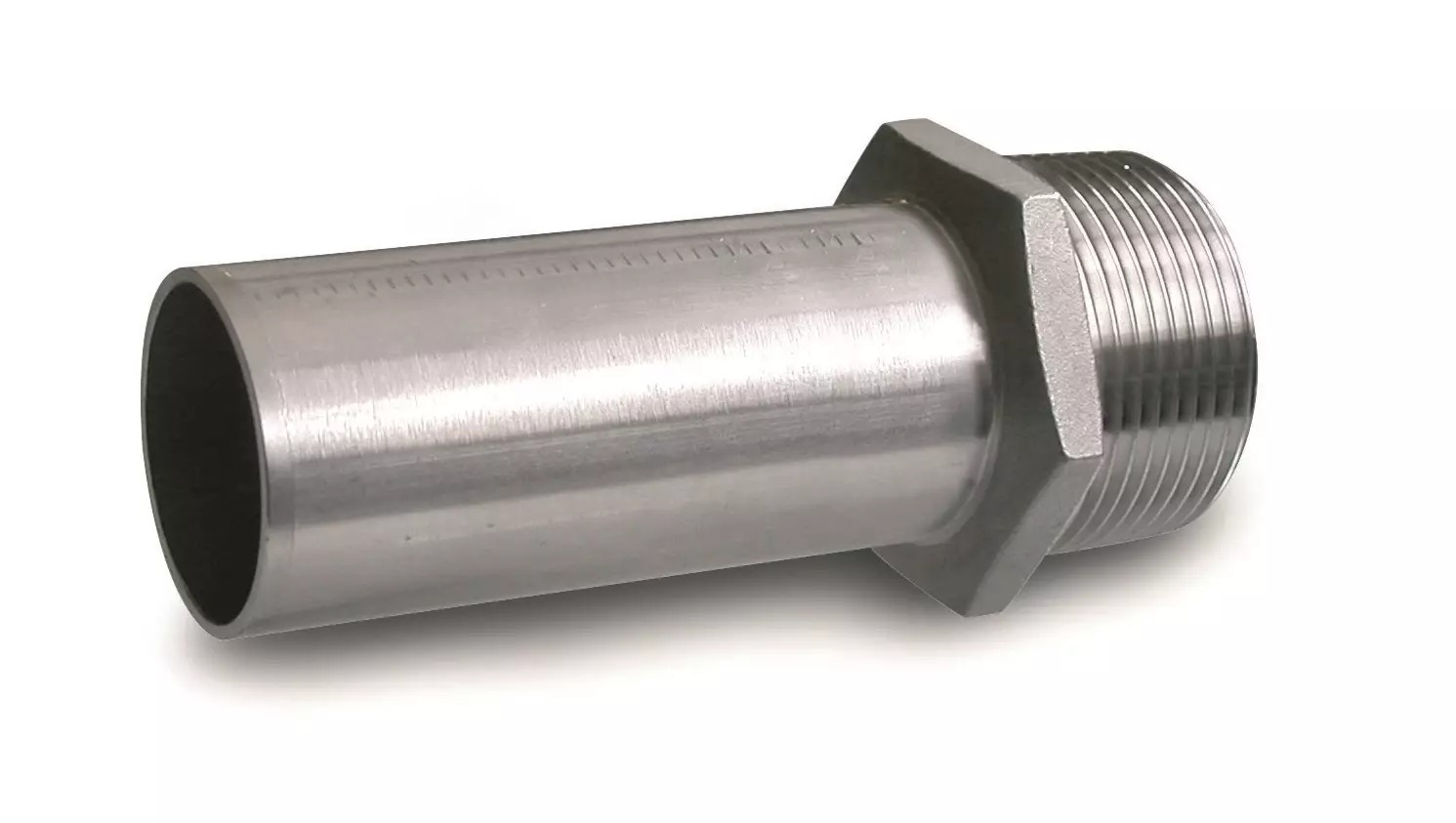

Průchodka - s vnějším závitem a jedním zásuvným koncem - N - 28mm-R1"

Detailní popis produktu

V multidisciplinárních instalacích jako jsou bytové domy, komerční objekty a průmyslové zákazníci se tento typ přechodu běžně používá ke spojení potrubních systémů s závitovými komponentami. Montážní firmy pracující na otopných okruzích, hasicích systémech nebo solárních tepelných aplikacích často vyžadují přechodové adaptéry, které kombinují zasunuté a závitové spojení. Tento produkt umožňuje bezpečné integrování tuhého potrubí a závitových zařízení, přičemž udržuje integritu systému při různých tepelných zátěžích.

Tento přechod je zvláště užitečný v systémech, kde je potřeba flexibilita a odolnost. Zaručuje netěsnost spojení v prostředích vystavených teplotním kolísáním a středním tlakovým úrovním. Konstrukce z oceli zajišťuje vhodnost pro použití s vodními médiemi a inertními plyny, což podporuje jak uzavřené, tak otevřené systémy.

Technické parametry

Montáž a připojení

Ke montáži přechodu se zarovnejte konec s vložkou s potrubím a vložte jej až po zastavovací matici. Ujistěte se, že potrubí je čisté a bez ostrých hran před vložením. Mužský závit by měl být zapojen s kompatibilním ženským připojením pomocí klíče. Zkontrolujte, že závit je plně sedící a utažený podle standardních momentů pro ocelové adaptéry.

Kompatibilita a příslušenství

Tento přechod je kompatibilní se standardními ocelovými a měděnými potrubními systémy, které používají zasunutou technologii. K dokončení montáže se ujistěte, že je k dispozici odpovídající průměr potrubí a že závitové připojení odpovídá požadavkům systému. V některých případech mohou být potřeba další komponenty, jako jsou těsnící kroužky nebo závitové těsnící prostředky. Pro složité systémy zvažte použití dalších přechodových adaptérů nebo dilatačních článků tam, kde je to nutné.

Technický pozadí pro projektanty

Přechod slouží jako mechanické spojení mezi dvěma různými typy potrubních připojení. Ocel 1.4404 (AISI 316L) nabízí dobrou odolnost proti korozi a mechanickou pevnost, což z ní dělá vhodný materiál pro dlouhodobé použití ve vysoce agresivních prostředích. Zasunuté připojení využívá stlačovací kroužek k vytvoření hermetického těsnění, zatímco závitový konec poskytuje tuhé mechanické spojení. Kombinace těchto funkcí zajišťuje stabilní výkon v dynamických systémech. Účinnost systému závisí na správné orientaci a správných technikách montáže, aby se zabránilo koncentracím napětí a místům netěsnosti.

Servis a provoz

Při servisních kontrolech zkontrolujte zasunuté připojení na známky opotřebení nebo uvolnění. Pokud je přechod součástí systému s vysokým cyklem provozu, ujistěte se, že mechanická celistvost závitu zůstává nedotčená. Nejsou stanoveny pravidelné intervaly servisu pro tuto komponentu, ale jakákoli viditelná poškození nebo podezření na netěsnost by mělo být řešeno ihned. Nahraďte přechod, pokud těsnící plochy ukazují známky deformace nebo pittingu.

Nejčastější otázky

Může se tento přechod použít s měděným potrubím?
Ano, pokud je měděné potrubí kompatibilní s zasunutým připojením. Ujistěte se, že vnitřní průměr odpovídá specifikacím přechodu.

Je možné použít tento přechod v solárních tepelných systémech?
Ano, materiál a teplotní rozsah ho způsobí vhodný pro solární tepelné aplikace, kde je médium založeno na vodě a teploty nepřekročí +120 °C.

Jaký těsnící způsob se používá pro závitové připojení?
Závitové připojení spoléhá na kontakt kov na kov. V některých případech může být použit závitový těsnící prostředek k zlepšení těsnění, v závislosti na požadavcích systému.

Může se tento přechod použít v hasicích systémech?
Ano, vyhovuje mechanickým a teplotním požadavkům pro použití v trubkových a hasicích systémech, pokud systém pracuje v rámci určených tlakových a teplotních limitů.
