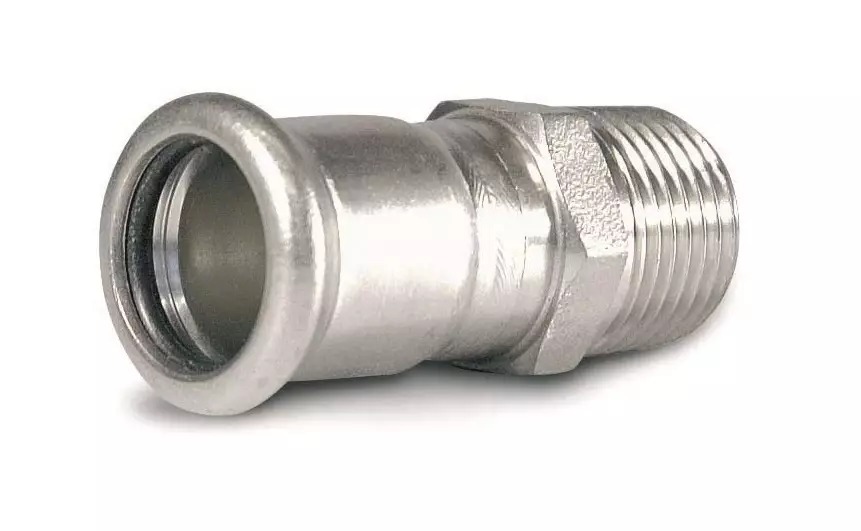

Průchodka - vnější závit - N - 22mm-R1/2"

Detailní popis produktu

Tlakové spoje jsou základními komponentami v moderních topných, potrubních a průmyslových instalacích, kde jsou vyžadovány spolehlivé a netěsné spoje. IVAR IVN81.2212 je specificky navržen k propojení 22 mm tlakové trubky s mužským závitem 1/2 palce. Tento typ spoje se běžně používá v bytových i komerčních budovách pro centrální topná zařízení, dodávku teplé a studené vody a průmyslové procesní linky. Instalatéři pracující na těchto systémech musí zajistit správné rozměry a kompatibilitu s existujícím potrubím, aby udrželi integritu a výkon celého systému.

Správné vybavení a montáž tlakových spojů jsou klíčové pro prevenci netěsností a zajištění dlouhodobé trvanlivosti. IVAR IVN81.2212 je určen pro použití v tlakových trubkových systémech, kde je potřeba přechod na závitové spojení. Používá se jak pro nové instalace, tak pro úpravy systémů, zejména tam, kde je třeba integrovat závitové komponenty, jako jsou ventily, měřiče nebo regulátory, do sítě tlakové trubky. Spoj je navržen pro prostředí s provozními teplotami od -20 °C do +120 °C a nominálním tlakem PN 16.

Technické parametry

Materiál	Ocelová slitina č. 1.4404 (AISI 316L), těsnicí kroužek z EPDM
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN81.2212
Značka	IVAR

Technické parametry IVAR IVN81.2212 definují jeho vhodnost pro konkrétní aplikace. Nominální tlakové hodnocení PN 16 zaručuje, že je schopen zvládnout středotlaké systémy, zatímco provozní teplotní rozsah od -20 °C do +120 °C způsobuje, že je vhodný jak pro topení, tak pro chladnou vodu. Tyto parametry jsou klíčové pro stanovení velikosti a výběru správného spoje, který odpovídá požadavkům systému a podmínkám prostředí.

Montáž a připojení

IVAR IVN81.2212 se montuje pomocí lisovacího nástroje, který lisuje spoj kolem tlakové trubky, čímž vytvoří bezpečné a netěsné spojení. Tlaková trubka musí být před montáží čistě zříznuta a zbavena ostrých hran. Spoj se pak posune na trubku a zarovná s lisovacím nástrojem. Po lisování se spoj musí kontrolovat na správné sednutí a přítomnost viditelného lisovacího značku. Mužský závit 1/2 palce se používá k připojení ke závitovým komponentám, jako jsou ventily nebo měřiče. Běžné chyby při montáži zahrnují použití nesprávných rozměrů trubky, nedbalé vyčištění trubky před lisováním nebo nekontrolu lisovacího značku po montáži.

Kompatibilita a příslušenství

IVAR IVN81.2212 je kompatibilní se standardními systémy tlakových trubek o průměru 22 mm a závitovými komponentami se závitem 1/2 palce. Používá se spolu s dalšími tlakovými spoji, ventily a měřiči v topných a potrubních systémech. Pro základní montáž není potřeba žádné další příslušenství, ale doporučuje se mít k dispozici lisovací nástroj a měřicí nástroje, aby byla zajištěna správná montáž. Související produkty zahrnují další tlakové spoje a závitové komponenty od téže výrobky.

Technický pozadí pro projektanty

IVAR IVN81.2212 funguje na principu mechanického lisování, při kterém lisovací nástroj deformuje spoj kolem tlakové trubky, čímž vytvoří těsný uzávěr. Použití oceli 1.4404 zajišťuje vysokou odolnost proti korozi a mechanickou pevnost, což ho činí vhodným jak pro vnitřní, tak vnější aplikace. EPDM těsnicí kroužek poskytuje flexibilní těsnění, které kompenzuje malé nesrovnalosti a tepelné roztažnosti. Při integraci tohoto spoje do systému musí projektanti zohlednit tepelnou roztažnost materiálu potrubí, požadavky na tlak a teplotu a kompatibilitu s ostatními komponentami systému. Doba životnosti a efektivita spoje závisí na správné montáži, správném návrhu systému a pravidelném servisu.

Servis a provoz

IVAR IVN81.2212 vyžaduje minimální servis po správné montáži. Pravidelné kontroly by měly zahrnovat ověření integrity lisovacího spojení a absence netěsností. Pokud se objeví jakékoli problémy, spoj by měl být prozkoumaný na poškození nebo opotřebení. V technických datech není uveden konkrétní interval servisu, ale doporučuje se provádět periodické kontroly jako součást standardního servisu systému. V případě netěsnosti by měl být spoj nahrazen místo opravy, protože lisovací spojení není navrženo pro přepracování.

Často kladené otázky

Je možné použít IVAR IVN81.2212 s měděnou tlakovou trubkou?
Ne, spoj je specificky navržen pro použití s 22 mm tlakovou trubkou z toho samého materiálu, jako je samotný spoj. Pro použití měděné tlakové trubky by byl potřeba jiný typ spoje.

Je IVAR IVN81.2212 vhodný pro parní aplikace?
Ne, provozní teplotní rozsah nezahrnuje teploty páry. Spoj je určen pro použití ve vodních topných a potrubních systémech.

Je možné přepracovat spoj po první montáži?
Ne, lisovací spojení není navrženo pro přepracování. Pokud spoj dojde k poškození nebo netěsnosti, musí být nahrazen novým kusem.

Jaký je maximální povolený tlak pro IVAR IVN81.2212?
Spoj má nominální tlak PN 16, což odpovídá maximálnímu povolenému tlaku 16 bar za standardních provozních podmínek.
