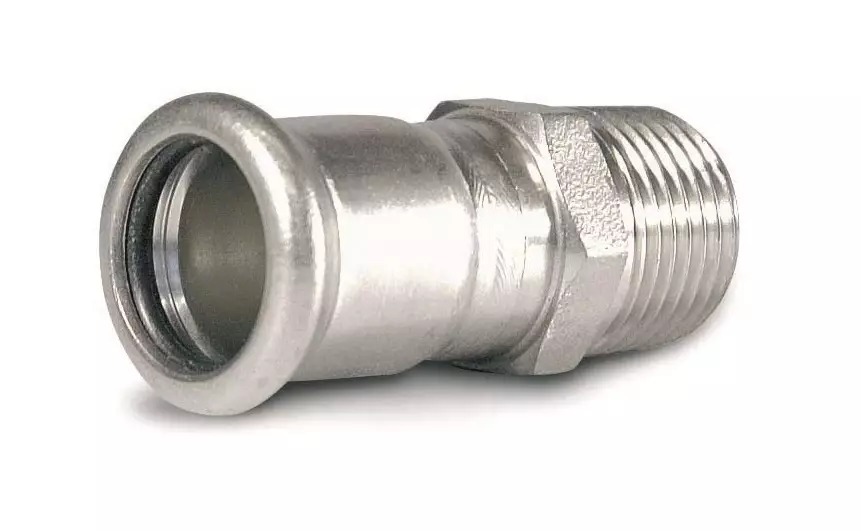

Průchodka - vnější závit - N - 42mm-R5/4"

Detailní popis produktu

Tento ocelový přechod slouží jako důležité rozhraní mezi stlačenými potrubními systémy a vnějšími závitovými komponentami v rámci průmyslových i komerčních instalací. Často se používá v topných systémech, sanitárním kanalizačním systému, hasicích systémech a v oběhových okruzích stlačeného vzduchu, kde jsou beznetěsné spoje zárukou bezproblémové funkce. Instalatéři pracující na novostavbách nebo rekonstrukcích starších systémů si mohou být jisti spolehlivými tesnícími vlastnostmi tohoto přechodu při spojování moderních stlačených potrubí s tradičními závitovými prvky. Přechod zajišťuje kompatibilitu mezi metrickými stlačenými spoji a imperiálními závitovými normami, zejména v prostředích se smíšenými systémy.

Jeho využití sahá přes rezidenční, komerční i průmyslové sektory, včetně solárních tepelných systémů a systémů s inertními plyny. Přechod je navržen tak, aby udržoval svou integritu za různých tlaků a teplot, což ho činí vhodným jak pro nízkotlaké, tak pro vysokotlaké aplikace, např. uzavřené oběhové systémy a systémy s vysokou teplotou. Pro správnou montáž je nutná přesná shoda a použití stlačovacího nástroje, aby byl zajistěn pevný tesný spoj, a tím zabráněno vybočení, které by mohlo ohrozit celkovou funkčnost systému.

Technické parametry

Materiál	Ocelová Wst. č. 1.4404 (AISI 316L), EPDM těsnicí kroužek
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN81.4214
Značka	IVAR

Prováděcí teplotní rozsah sahá od -20 °C do +85 °C s maximální povolenou teplotou +120 °C, což umožňuje jeho použití v systémech s mírným až vysokým tepelným rozdílem. Klasifikace PN16 znamená, že je vhodný pro střední tlakové aplikace až do 16 bar, což je běžné pro mnoho hydraulických systémů. Tyto parametry ovlivňují výběr těsnicího materiálu – EPDM – který zůstává stabilní v těchto mezích a zajišťuje dlouhodobou spolehlivost.

Instalace a připojení

Pro instalaci IVAR IVN81.4214 zarovnejte stlačený konec ocelového potrubí o průměru 42 mm a použijte příslušný stlačovací nástroj k aplikaci specifikované síly. Než stlačíte, ověřte, že vnitřní těsnicí kroužek je správně umístěn. Vnější závit R5/4" musí být před montáží očistěn a zkontrolován na poškození. Běžnou chybou je nedostatečná kontrola hloubky stlačení 54 mm, což může vést k nedostatečnému spojení a možným netěsnostem. Vždy potvrďte správnost spojení po stlačení a vizuálně zkontrolujte pravidelnost těsnící plochy.

Kompatibilita a příslušenství

Tato armatura je určena pro použití se standardními ocelovými potrubími o průměru 42 mm a komponenty se závitem R5/4" na mužském konci. Při nákupu se ujistěte, že všechny příslušenství – jako ventily, regulátory nebo rozdělovače – jsou kompatibilní s danou závitovou normou a jmenovitým tlakem. Další příslušenství, jako těsnící pasty nebo závitový papír, jsou volitelné, ale mohou být doporučeny pro konkrétní systémové podmínky. Pro odpovídající stlačovací nástroje a měřicí pomůcky se obracet na širokou nabídku produktů IVAR.

Technický pozadí pro projektanty

Přechod funguje jako mechanický přechod mezi dvěma různými metodami spojení: stlačeným a závitovým. Ocelové tělo poskytuje odolnost proti korozi, zatímco EPDM těsnicí kroužek zajišťuje pružné, ale trvanlivé těsnění. Klasifikace PN16 umožňuje integraci do systémů se středními hydraulickými požadavky. Trvanlivost závisí na správné instalaci, konzistentních provozních podmínkách v rámci stanovených limitů a na vyhýbání se mechanickému namáhání během montáže. Účinnost systému je zachována minimálním omezením průtoku a rovnoměrným rozdělením tlaku v celém spoji.

Servis a provoz

Pravidelné vizuální kontroly jsou doporučeny k detekci známek opotřebení nebo netěsností. Pro tento prvek nejsou stanoveny žádné plánované termíny servisu. Pokud dojde k netěsnosti, demontujte přechod a zkontrolujte stav těsnicího kroužku a hloubku stlačení. Může být nutné přestlačení, pokud indikátor ukazuje nedostatečné zapojení. Vyhněte se přetížení strany s závitem, protože to může zkřivit těsnící plochu a snížit účinnost.

Casto kladené otázky

Může být IVAR IVN81.4214 použit ve solárních tepelných systémech?
Ano, rozsah teplot a materiálové vlastnosti umožňují jeho použití ve solárních aplikacích s ohřátými kapalinami.

Je EPDM těsnicí kroužek odolný vůči běžným čisticím prostředkům v kanalizaci?
EPDM je obecně kompatibilní s mírnými detergenty a dezinfekčními prostředky běžně používanými v sanitárních systémech.

Jaký indikátor hloubky stlačení se používá ke kontrole?
Hloubka stlačení je nastavena na 54 mm; ujistěte se, že tato značka je plně zapojena během instalace.

Jak ovlivňuje klasifikace PN16 návrh systému?
Klasifikace tlaku 16 bar podporuje střední tlakové aplikace a má být zohledněna při návrhu oběhových okruhů s čerpadly nebo uzavřenými systémy.
