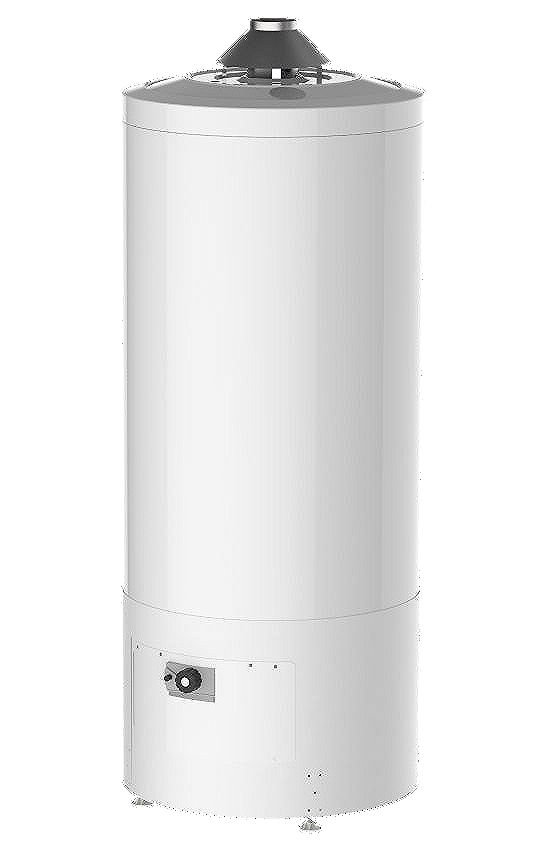

QUADROFLEX QF 80SKO
Kód: 2131822701Detailní popis produktu
Tento stacionární svislý plynový ohřívač vody se často používá v bytových a malých komerčních aplikacích, kde je potřeba kompaktní a vysokoodkazové řešení pro domácí horkou vodu. QUADROFLEX QF 80SKO je navržen k integraci do otopných soustav pracujících na zásobu zemního plynu. Instalatéři tento model často potkávají v kuchyních, v pracovních místnostech nebo v technických prostorech, kde je místo omezené a výhodné je válcové provedení. Systém umožňuje výpust výfukových plynů do místnosti, komína nebo stěny, což zajišťuje flexibilitu instalace v závislosti na rozložení budovy a možnostech větrání.
Díky své kapacitě 80L je ohřívač vhodný pro domácnosti nebo firmy se středním požadavkem na horkou vodu. Válcový tvar a svislé uspořádání z něj dělají ideální řešení pro montáž na stěnu v místech, kde je omezené místo na podlaze. Systém je navržen pro trvalou instalaci a vyžaduje pevné upevnění, aby podporoval jeho hmotnost 35 kg. Kruhový design také usnadňuje rovnoměrné rozdělení tepla v nádrži.
Technické parametry
| Type of gas | zemní plyn |
|---|---|
| Max. pracovní teplota | 80 °C |
| Max. dovolený tlak v nádrži | 6 bar |
| Tlak plynu na vstupu | 20/25 mbar |
| Výkon | 2,2 kW |
| Účinnost podle ERP | A |
| Výška | 1125 mm |
| Průměr | 515 mm |
| Záruka | 2 roky |
| Netová hmotnost | 35 kg |
| Design ohřívače | Kruhový |
| Montáž ohřívače | stacionární svislý |
| EAN | 5995935906280 |
| Kód | 2131822701 |
| Značka | QUADROFLEX |
Instalace a připojení
Instalace QUADROFLEX QF 80SKO vyžaduje pevné svislé upevnění na stabilní plochu, která dokáže podporovat hmotnost 35 kg. Válcová nádrž by měla být upevněna pomocí dodaných závěsů, aby se zabránilo pohybu. Plynové připojení musí být provedeno pomocí schválených flexibilních hadic s vhodnými závitovými typy a těsnícími prostředky. Tlak plynu na vstupu musí být ověřen, aby byl v rámci specifikovaného rozsahu 20/25 mbar, aby se zabránilo provozním potížím. Výpust výfukových plynů musí být správně směrována podle místních předpisů – do místnosti, přes komín nebo stěnový výfuk. Systém musí být připojen pouze k zásobě zemního plynu; není kompatibilní s propanem nebo jinými plyny.
Běžné chyby při instalaci zahrnují nesprávné umístění závěsů, nedostatečné těsnění plynových připojení a nedodržení směrování výfukových plynů. Je důležité zajistit, že výfuková trubka je volná od překážek a že všechna bezpečnostní zařízení, jako je pojistný ventil a výfukový bezpečnostní spínač, jsou plně funkční. Při výběru míst pro montáž je třeba vzít v úvahu tloušťku nádrže 2 mm, aby se zabránilo zatížení nádoby.
Kompatibilita a příslušenství
QUADROFLEX QF 80SKO je navržen k použití s běžnými otopnými soustavami pracujícími na zemní plyn. Je kompatibilní s konvenčními plynovými potrubími a lze jej integrovat do stávajících výfukových systémů. K zajištění optimálního výkonu systému mohou být potřeba další příslušenství, jako jsou expanzní nádoby, tlakové regulátory a izolační ventily. Instalatéři by měli také zvážit potřebu externího výpustu kondenzátu, pokud by vnitřní sběrač byl nedostatečný pro dlouhodobý provoz.
Technický pozadí pro projektanty
QUADROFLEX QF 80SKO pracuje na principu přímého plynového ohřevu, kdy hořák ohřívá vodu uloženou v nádrži. Nádrž s emálovým povrchem zabraňuje korozi a prodlužuje životnost systému. Magnesium anoda uvnitř nádrže poskytuje další ochranu proti vnitřní korozi tím, že přitahuje korozi-indukující prvky. 2 mm tloušťka oceli poskytuje dostatečnou konstrukční pevnost a zároveň udržuje tepelnou vodivost. Systém se integruje do otopných oběhů prostřednictvím standardních připojení a je navržen pro nepřetržitý provoz s minimálními tepelnými ztrátami. Účinnost třídy A odráží jeho nízkou spotřebu energie a vysoký výkon přenosu tepla.
Účinnost systému je ovlivněna faktory, jako je kvalita izolace, směrování výfukových plynů a stav hořáku a výměníku tepla. Pravidelné čištění výměníku tepla a kontrola výfukového systému se doporučuje k udržení výkonu. Design umožňuje snadný přístup k vnitřním komponentům pro údržbu a servis.
Údržba a provoz
QUADROFLEX QF 80SKO vyžaduje pravidelnou kontrolu pojistného ventilu, výfukového bezpečnostního spínače a plynových připojení, aby byl zajištěn bezpečný provoz. Magnesium anoda by měla být kontrolována na opotřebení a případně vyměněna, aby se zabránilo vnitřní korozi. Sběrač kondenzátu by měl být pravidelně vyprázdněn, aby se zabránilo přetečení a poškození systému. I když konkrétní intervaly údržby nejsou uvedeny v technických datech, doporučuje se pravidelné kontroly během roční údržby systému. 2letá záruka pokrývá vady materiálu a výroby za normálních provozních podmínek.
Nejčastější otázky
Může být QUADROFLEX QF 80SKO připojen k zásobě zemního plynu s tlakem mimo specifikovaný rozsah?
Ne, systém musí být připojen k zásobě zemního plynu s tlakem mezi 20/25 mbar, aby správně fungoval. Odchylky od tohoto rozsahu mohou způsobit nestabilní provoz nebo poškození hořáku.
Je QUADROFLEX QF 80SKO vhodný pro instalaci v uzavřeném prostoru?
Ano, válcový design a svislé uspořádání z něj dělají vhodné řešení pro instalaci v malých prostorech, jako jsou pracovní místnosti nebo za skříně, pokud je zajištěna dostatečná větrání pro výpust výfukových plynů.
Je pro QUADROFLEX QF 80SKO potřeba externí výpust kondenzátu?
Má vestavěný sběrač kondenzátu, který je pro většinu instalací postačující. V systémech s vysokou náročností nebo prodlouženým provozem může být potřeba externí výpust, aby se řídil hromaděním kondenzátu.
Může být QUADROFLEX QF 80SKO použit s solárním ohřevem?
Ne, systém je navržen pro přímý plynový ohřev a nelze jej integrovat s solárními systémy. Je určen pro samostatný provoz s připojením k zásobě zemního plynu.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Produkty | Ohřívače vody | Plynové ohřívače vody |
|---|---|
| Hmotnost: | 53.125 kg |
| EAN: | 5995935906280 |
| Druh plynu: | zemný plyn |
| Max. prevádzková teplota: | 80 C |
| Max. povolený tlak nádrže: | 6 bar |
| Vstupný tlak plynu: | 20/25 mbar |
| Výkon: | 2,2 kW |
| Energetická trieda ERP: | A |
| Výška: | 1125 mm |
| Priemer: | 515 mm |
| Záruka: | 2 rokov |
| Hmotnosť netto: | 35 kg |
| Dizajn ohrievača: | Okrúhly |
| Montáž ohrievača: | stacionárna zvislá |
