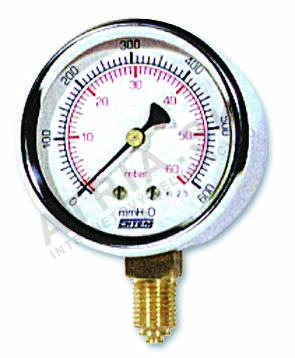

Radialní manometr pro plyn - 0-100mbar/mm H2O
Kód: MM63100MJSouvisející produkty
Detailní popis produktu
Monitorování tlaku plynu je klíčovou úlohou při instalaci a údržbě topných a plynových distribučních systémů. Tento radialní manometr se běžně používá v průmyslových a komerčních budovách, kde jsou přesné měření tlaku zásadní pro výkon a bezpečnost systému. Montéři a servisní technici na nětočí zařízení spoléhají pro ověření správného provozu plynových linek, regulátorů a hořáků. Kompaktní design a čitelná stupnice z něj dělají vhodný nástroj pro použití v omezeném prostoru a pro integraci do řídicích panelů.
Přesné měření tlaku zajišťuje, že plynové spotřebiče pracují efektivně a bezpečně. Manometr se obvykle instaluje do plynových linek vedených kotle, ohřívačů vody nebo průmyslových hořáků. Používá se také během testování a uvedení do provozu k potvrzení, že tlakové úrovně odpovídají návrhovým specifikacím a regulačním normám. Zařízení je navrženo pro použití v prostředích s teplotními kolísáními, což ho činí vhodným jak pro vnitřní, tak pro venkovní aplikace, pokud jsou teplotní rozsahy v rámci stanovených mezí.
Technické parametry
| Průměr | 63 mm |
|---|---|
| Hmotnost | 0,213 kg |
| Kód | MM63100MJ |
| Značka | IVAR |
Montáž a připojení
Radialní manometr se montuje pomocí 1/4 palce závitu, který je třeba pevně utěsnit, aby se zabránilo únikům. Před montáží by měl montér ověřit kompatibilitu závitu s potrubím systému. Zařízení by mělo být namontováno do polohy, která umožňuje snadný přístup a viditelnost pro pravidelné sledování. Běžné chyby při montáži zahrnují nesprávnou orientaci, což může vést k nepřesným měřením, a nedostatečné utěsnění spoje. Je také důležité zajistit, aby manometr nebyl vystaven mechanickému namáhání nebo vibracím, které by mohly ovlivnit jeho přesnost.Kompatibilita a příslušenství
Tento manometr je kompatibilní se standardními plynovými potrubními systémy s 1/4 palce závitem. Používá se obvykle spolu s plynovými regulátory, tlakovými redukčními ventily a řídicími systémy. K základní montáži není třeba žádné další příslušenství, ale může být nutné použít těsnící pásku nebo těsnící prostředek pro zajištění bezúnikového spoje. Pro tuto verzi nejsou uvedena žádná příslušenství.Technický pozadí pro projektanty
Radialní manometr pracuje na principu Bourdonovy trubky nebo membránového mechanismu, který se deformuje v reakci na změny tlaku. Zařízení je vyrobeno z odolných materiálů vhodných pro plynové prostředí, což zajišťuje dlouhodobou spolehlivost. 1/4 palce závit umožňuje bezpečnou integraci do plynových potrubních systémů. Provozní teplotní rozsah a rozsah tlaku jsou klíčové faktory při určování vhodnosti zařízení pro konkrétní aplikaci. Přesnost měření závisí na správné montáži a na absenci vnějších vlivů, jako jsou vibrace nebo extrémní teploty.Údržba a provoz
Zařízení nevyžaduje pravidelnou údržbu mimo vizuální kontrolu na známky poškození nebo opotřebení. Je důležité zajistit, aby spoj zůstal bezúnikový a stupnice zůstala čitelná. Pro tuto verzi nejsou stanoveny žádné intervaly údržby. V případě podezření na poruchu by mělo být zařízení odstraněno a otestováno pomocí kalibrovaného vybavení. Pokud jsou měření nepřesná, měl by být manometr vyměněn.Nejčastější otázky
Lze manometr použít v systémech s vysokým tlakem?
Ne, provozní rozsah je omezen na 0–100 mbar/mm H2O, což z něj činí vhodný pouze pro nízkonapěťové aplikace.
Je manometr vhodný pro venkovní montáž?
Ano, pokud zůstane teplota v rámci stanoveného rozsahu -20 °C až +90 °C a zařízení bude chráněno před přímým vystavením počasí.
Lze manometr namontovat v libovolné poloze?
Ne, musí být namontován v radiální poloze, aby byly zajištěny přesná měření a správná funkce.
Jaký typ těsnícího prostředku je vhodný pro 1/4 palce spoj?
Měl by být použit standardní těsnící páskový nebo těsnící prostředek vhodný pro plynové aplikace, aby byl zajištěn bezúnikový spoj.
Doplňkové parametry
| Kategorie: | ALPEX-GAS - ostatní příslušenství |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.213 kg |
| Druh výrobku: | teploměr / manometr |
| Průměr: | 63 mm |
| Posledná aktuálizacia ceny: | 25.11.2024 21:19:26 |
