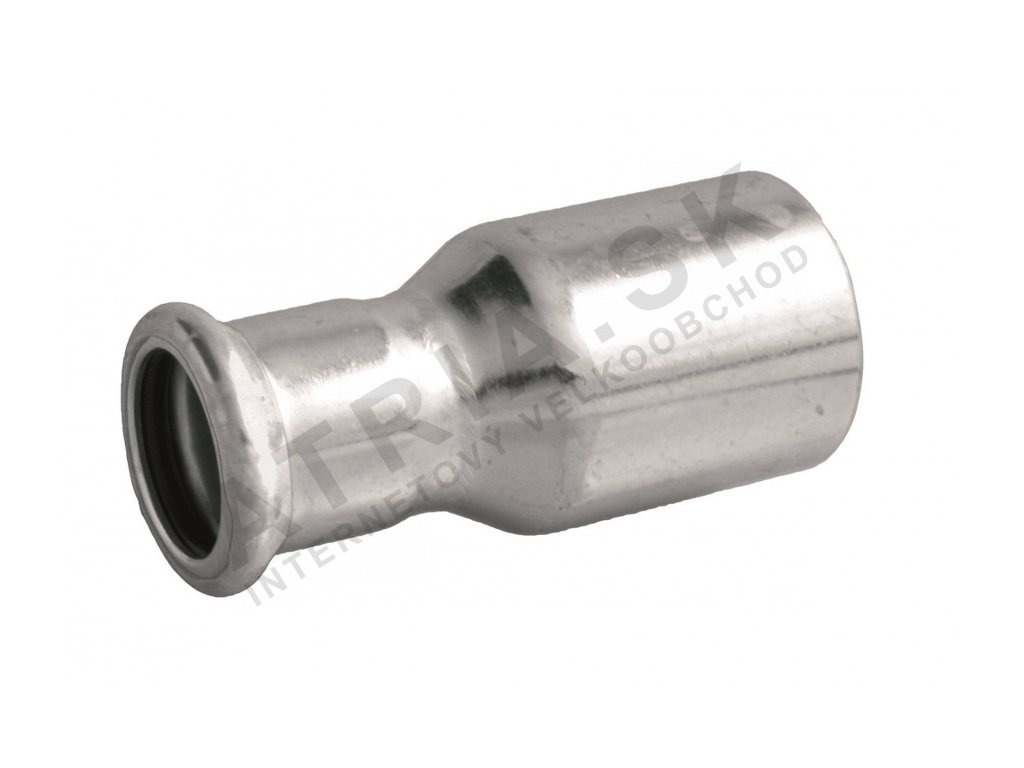

Redukce - s jednou zasunutou koncovou částí - C - 54-28mm

Detailní popis produktu

Tato IVAR IVC12.5428 redukce se často používá v uzavřených otopných systémech, průmyslových vzduchových a plynových liniích a v hasicích systémech. Umožňuje spojení potrubí různých průměrů v systémech s lisovaným spojením, čímž se eliminuje potřeba svařování nebo závitování. Instalatéři pracující na centrálním vytápění, větrání nebo průmyslovém potrubí zjistí, že tento prvek je vhodný jak pro nové, tak pro rekonstrukční projekty. Redukce je zvláště užitečná v aplikacích, kde je místo omezené a vyžaduje se mechanická pevnost. Často se integruje do systémů pracujících za středního tlaku a teploty, čímž zajišťuje spolehlivou výkonnost jak v bytových, tak v komerčních prostorách.

Technické parametry

Materiál	ocel s cínovým povlakem
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,185 kg
Kód	IVC12.5428
Značka	IVAR

Rozsah provozních teplot od -20°C do +120°C umožňuje její použití v systémech s chladnou vodou, vytápěním a průmyslovými aplikacemi. Jmenovitý tlak PN 16 znamená, že přípojka dokáže odolat trvalému tlaku až do 16 bar, čímž je vhodná pro tlakové aplikace. Materiál, ocel s cínovým povlakem, zajišťuje odolnost proti korozi a mechanickou odolnost. Tyto parametry jsou zásadní pro správné rozměření a výběr při návrhu systému.

Montáž a spojení

Redukce IVC12.5428 má jedno lisované spojení a jednu závitovou koncovou část. Strana s lisovaným spojením vyžaduje kompatibilní lisovací nástroj a těsnicí kroužek (EPDM). Závitová koncová část by měla být při utahování kontrolována na správné vyrovnání a moment. Během montáže zajistěte, že koncové části potrubí jsou čisté a bez ostrých hran. Běžnou chybou je nedostatečná kontrola správné hloubky vložení a vyrovnání lisovaného spojení. Indikátor na straně 54mm musí být zapnutý, aby bylo potvrzeno správné sednutí. Vždy sledujte pokyny výrobce pro lisovací nástroje, abyste se vyhnuli nedostatečnému nebo přílišnému lisování, které může ohrozit těsnost nebo konstrukční pevnost.

Kompatibilita a příslušenství

Tato redukce je kompatibilní s lisovanými systémy s M-typem kroužků. Používá se obvykle spolu se standardními lisovacími nástroji a těsnicími kroužky z EPDM. Při montáži zkontrolujte, zda je použit správný rozměr lisovacího nástroje pro stranu 54mm. Pro běžné aplikace nejsou potřeba žádné další příslušenství. Přípojka není certifikována pro využití v potrubí s pitnou vodou a nesmí být použita v systémech, kde je přítomna pitná voda.

Technický pozadí pro návrháře

Redukce funguje tím, že spojuje dvě potrubí různých průměrů kombinací lisovaného a závitového spojení. Konstrukce z oceli poskytuje vysokou mechanickou pevnost a odolnost proti deformaci za tlaku. Cínový povlak zvyšuje odolnost proti korozi, čímž je vhodná pro prostředí se středním množstvím vlhkosti. Těsnicí kroužek z EPDM zajišťuje těsné spojení a je kompatibilní s různými kapalinami a plyny. Při integraci do systému musí návrháři zohlednit tepelné roztažnosti a smrštění, zejména v otopných aplikacích. Jmenovitý tlak PN 16 zajišťuje, že přípojka dokáže odolat běžným provozním tlakům bez selhání, pokud je systém správně rozměřen a vyvážený.

Služba a provoz

Pod normálními provozními podmínkami není pro tuto přípojku potřeba pravidelná údržba. Během inspekcí systému však zkontrolujte, zda nejsou přítomny známky netěsnosti, zejména u lisovaného spojení. Pokud systém pracuje na horní hranici teploty +120°C, ujistěte se, že těsnicí kroužek a lisované spojení zůstávají neporušené. V případě podezření na selhání by měla být přípojka okamžitě vyměněna, aby se zabránilo výpadku systému. V technické dokumentaci nejsou specifikovány žádné intervaly údržby.

Nejčastější otázky

Může být IVC12.5428 použit v centrálním vytápění?
Ano, je vhodná pro centrální vytápěcí systémy pracující v rozmezí teplot od -20°C do +120°C a při tlacích až do 16 bar.

Je IVC12.5428 kompatibilní s těsnicími kroužky z EPDM?
Ano, přípojka používá těsnicí kroužek z EPDM a je kompatibilní se standardními systémy s lisovaným spojením.

Může být redukce použita v systémech s pitnou vodou?
Ne, není certifikována pro využití v potrubí s pitnou vodou a nesmí být instalována v takových systémech.

Jaký lisovací nástroj je potřeba pro stranu 54mm?
Je potřeba lisovací nástroj kompatibilní s 54mm lisovanými spojeními a M-typem kroužků pro správnou montáž.
